HEIDENHAIN TNC 620 199
8.2 SUPERFICIE CILINDRICA (ciclo
27
, DIN/ISO: G127
, opzione sof
tw
a
re
1)
8.2 SUPERFICIE CILINDRICA
(ciclo 27, DIN/ISO: G127,
opzione software 1)
Esecuzione del ciclo

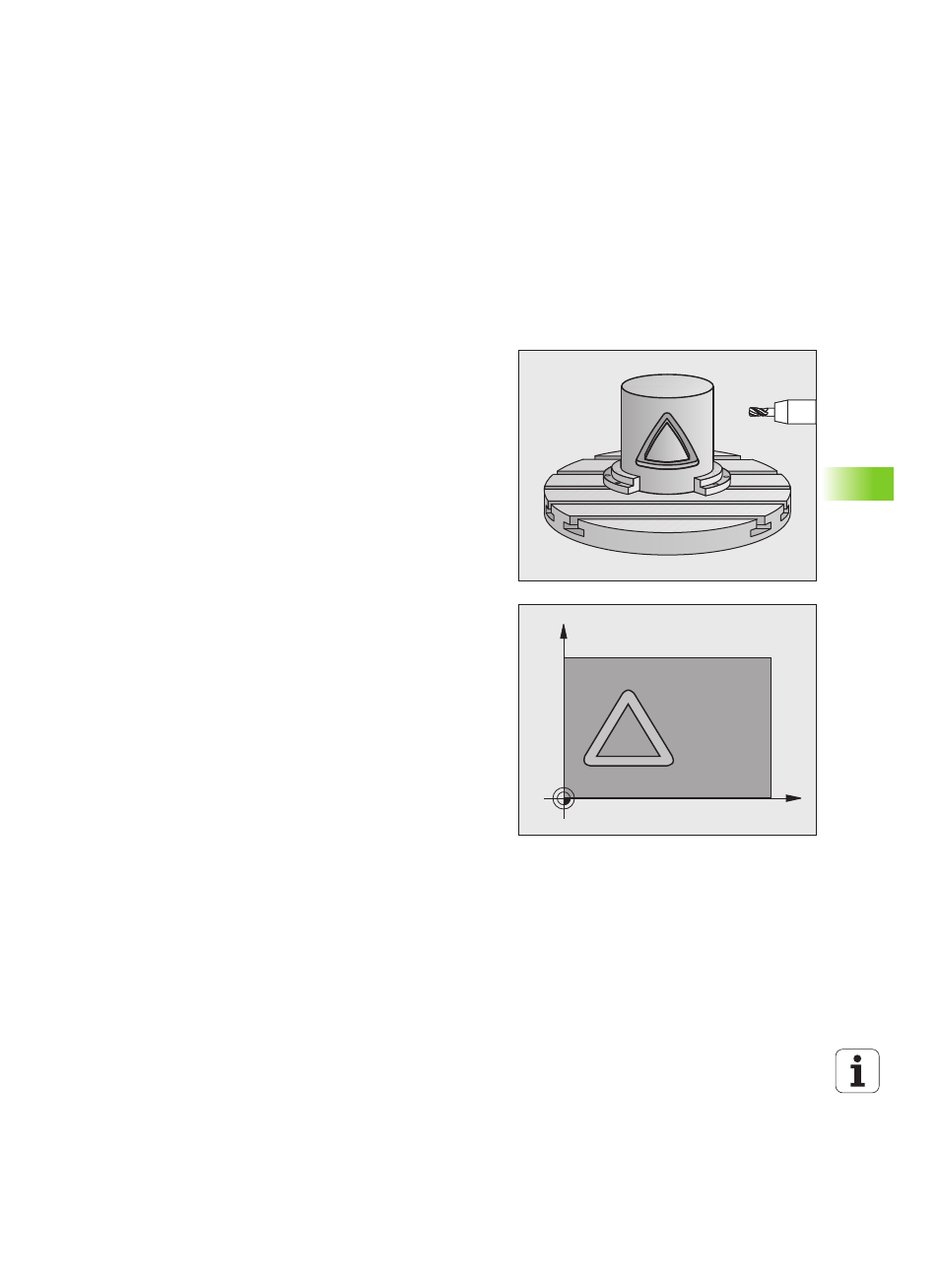

Con questo ciclo è possibile trasferire un profilo definito nello sviluppo
su una superficie cilindrica. Utilizzare il ciclo 28 quando si vogliono
fresare le scanalature di guida sul cilindro.
Il profilo stesso viene descritto in un sottoprogramma da definire
mediante il ciclo 14 (PROFILO).
Nel sottoprogramma il profilo viene descritto sempre con le coordinate
X e Y, indipendentemente dagli assi rotativi presenti sulla macchina in
uso. Quindi la descrizione del profilo è indipendente dalla
configurazione della macchina in uso. Quali funzioni di traiettoria sono
disponibili le funzioni L, CHF, CR, RND e CT.
I dati per l'asse angolare (coordinate X) possono essere inseriti a scelta
in gradi o in mm (pollici) (da stabilire nella definizione del ciclo con
Q17).
1 Il TNC posiziona l'utensile sopra il punto di penetrazione, tenendo
conto del QUOTA DI FINITURA LATERALE
2 Alla prima PROFONDITÀ INCREMENTO l'utensile fresa con
l'avanzamento di fresatura Q12 lungo il profilo programmato
3 Alla fine del profilo il TNC riporta l'utensile alla distanza di sicurezza
e quindi al punto di penetrazione;
4 Questa procedura (da 1 a 3) si ripete fino al raggiungimento della
PROFONDITÀ Q1 programmata
5 Successivamente l'utensile si porta alla distanza di sicurezza
C
Z
