HEIDENHAIN TNC 620 407
16.13 MISURAZIONE PIANO
(ciclo
431, DIN/ISO: G431)
16.13 MISURAZIONE PIANO
(ciclo 431, DIN/ISO: G431)
Esecuzione del ciclo

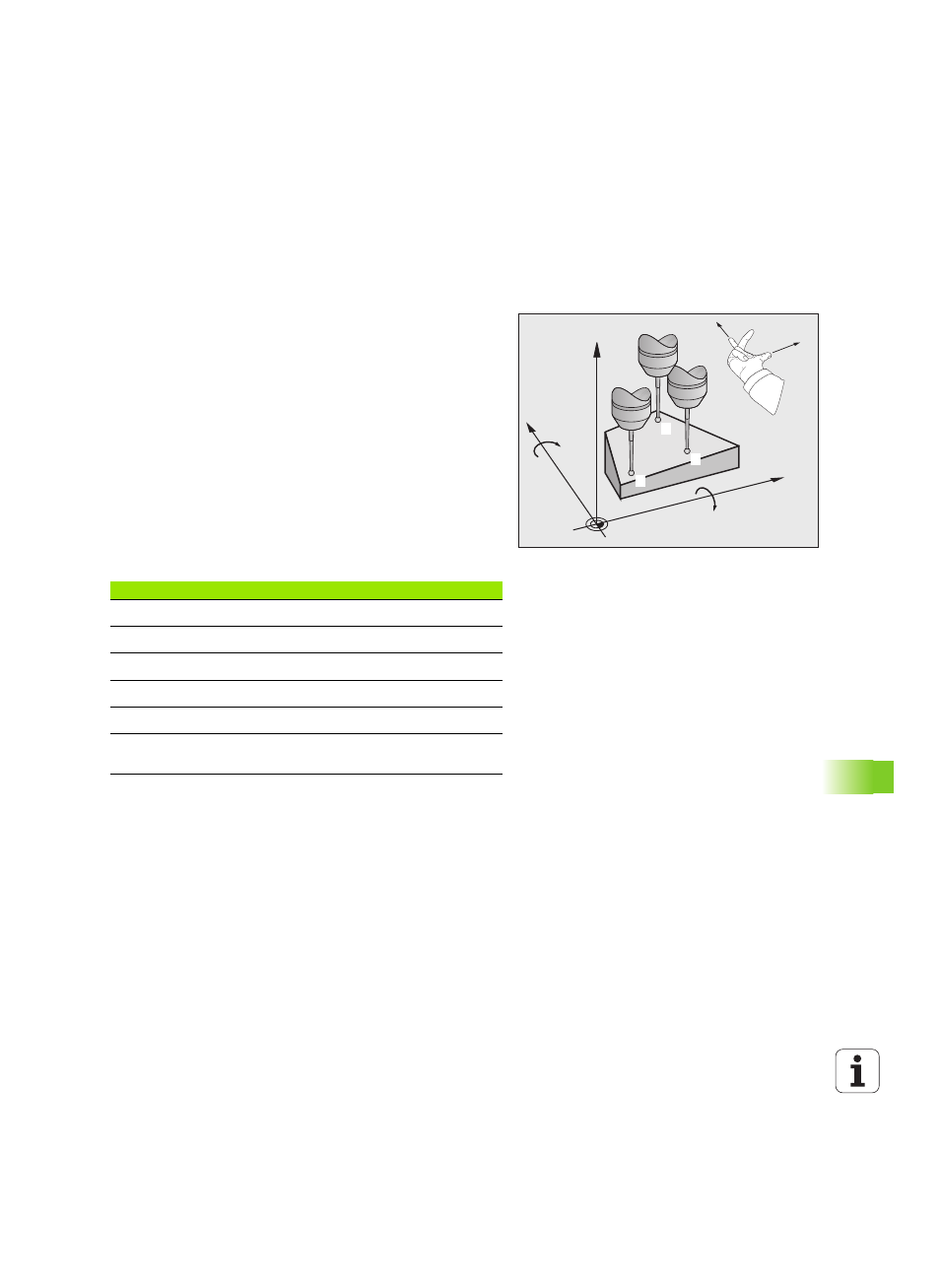

Il ciclo di tastatura 431 rileva gli angoli di un piano mediante
misurazione di tre punti e memorizza i relativi valori in parametri di
sistema.
1 Il TNC posiziona il tastatore in rapido (valore da colonna FMAX) e
con la logica di posizionamento (vedere "Esecuzione dei cicli di
tastatura" a pagina 285) sul punto da tastare programmato
1 e
misura quindi il primo punto del piano. Contemporaneamente, il
TNC sposta il tastatore della distanza di sicurezza in senso opposto
alla direzione di tastatura
2 Successivamente il tastatore si riporta all'altezza di sicurezza e si
posiziona nel piano di lavoro sul punto da tastare
2 e vi misura il
valore reale del secondo punto sul piano
3 Successivamente il tastatore si riporta all'altezza di sicurezza e si
posiziona nel piano di lavoro sul punto da tastare
3 e vi misura il
valore reale del terzo punto sul piano
4 Quindi il TNC riposiziona il tastatore all'altezza di sicurezza e
memorizza i valori angolari rilevati nei seguenti parametri Q:
X
Z
Y
1
2
3
+X
+Y
A
B
Numero parametro Significato
Q158 Angolo di proiezione dell'asse A
Q159 Angolo di proiezione dell'asse B
Q170 Angolo solido A
Q171 Angolo solido B
Q172 Angolo solido C
da Q173 a Q175 Valori misurati dell'asse del tastatore
(dalla prima alla terza misurazione)
