HEIDENHAIN TNC 620 291
14.1 Pr
incipi f
ondamentali
Caratteristiche comuni dei cicli di tastatura per il
rilevamento di posizioni inclinate del pezzo
Nei cicli 400, 401 e 402 è possibile definire tramite il parametro Q307
VALORE PRESET PER ROTAZ. BASE
se il risultato di misura deve essere
corretto di un angolo
α

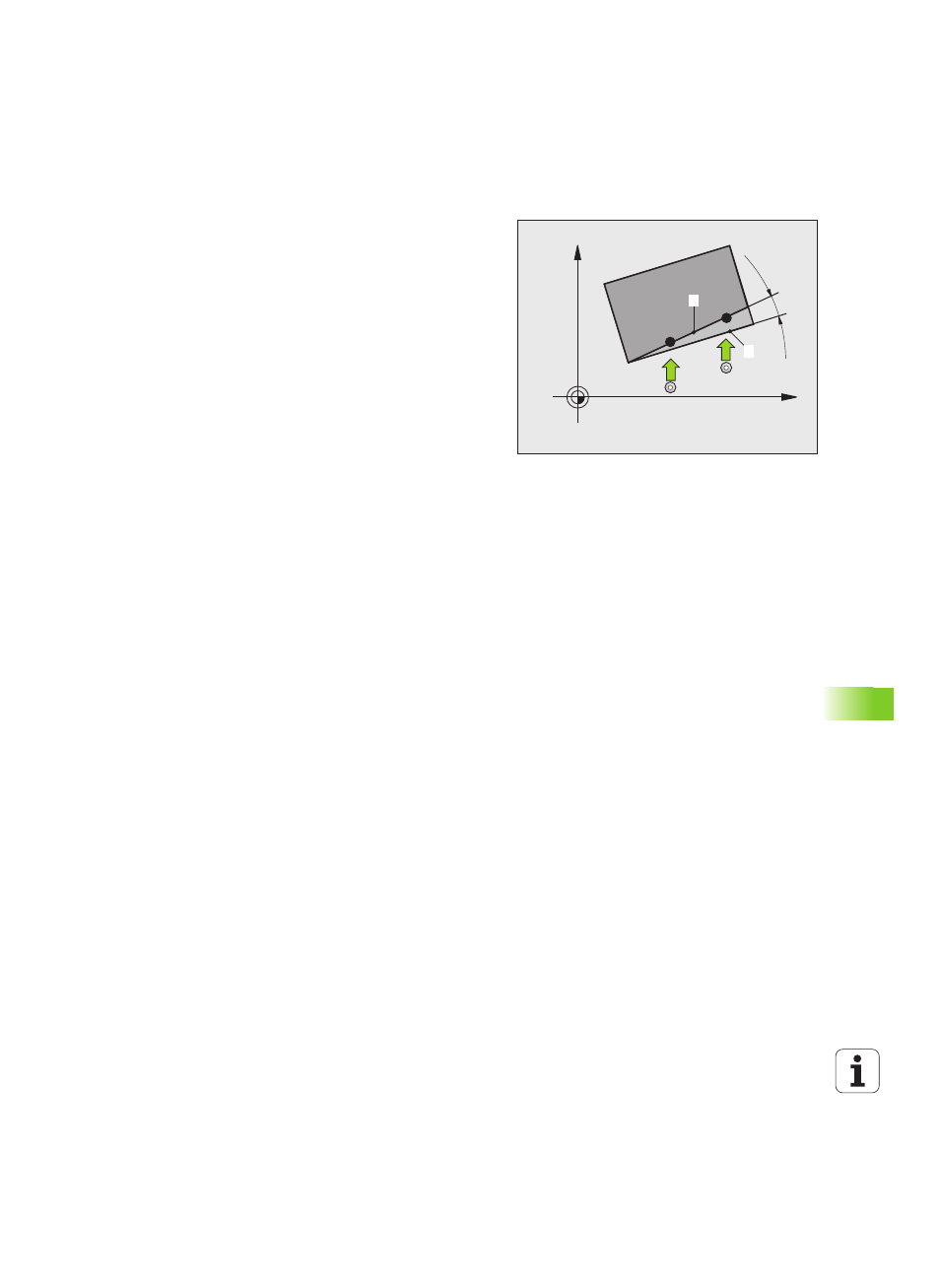

noto (vedere figura a destra). In questo modo
è possibile misurare la rotazione base su una qualsiasi retta 1 del pezzo
e stabilire il riferimento rispetto alla direzione di 0° 2 .
X
Y
Þ 1
2
