148 Cicli di lavorazione: fresatura di tasche / fresatura di isole / fresatura di scanalature
5.6 ISOLA RET
T
ANGOLARE (ciclo
256, DIN/ISO: G256, opzione sof
tw
a
re
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)
5.6 ISOLA RETTANGOLARE
(ciclo 256, DIN/ISO: G256,
opzione software Advanced
programming features)
Esecuzione del ciclo
Con il ciclo 256 Isola rettangolare si può lavorare un'isola rettangolare.
Se la quota del pezzo grezzo è maggiore dell'accostamento laterale
massimo possibile, il TNC esegue più accostamenti laterali fino a
raggiungere la quota di finitura.

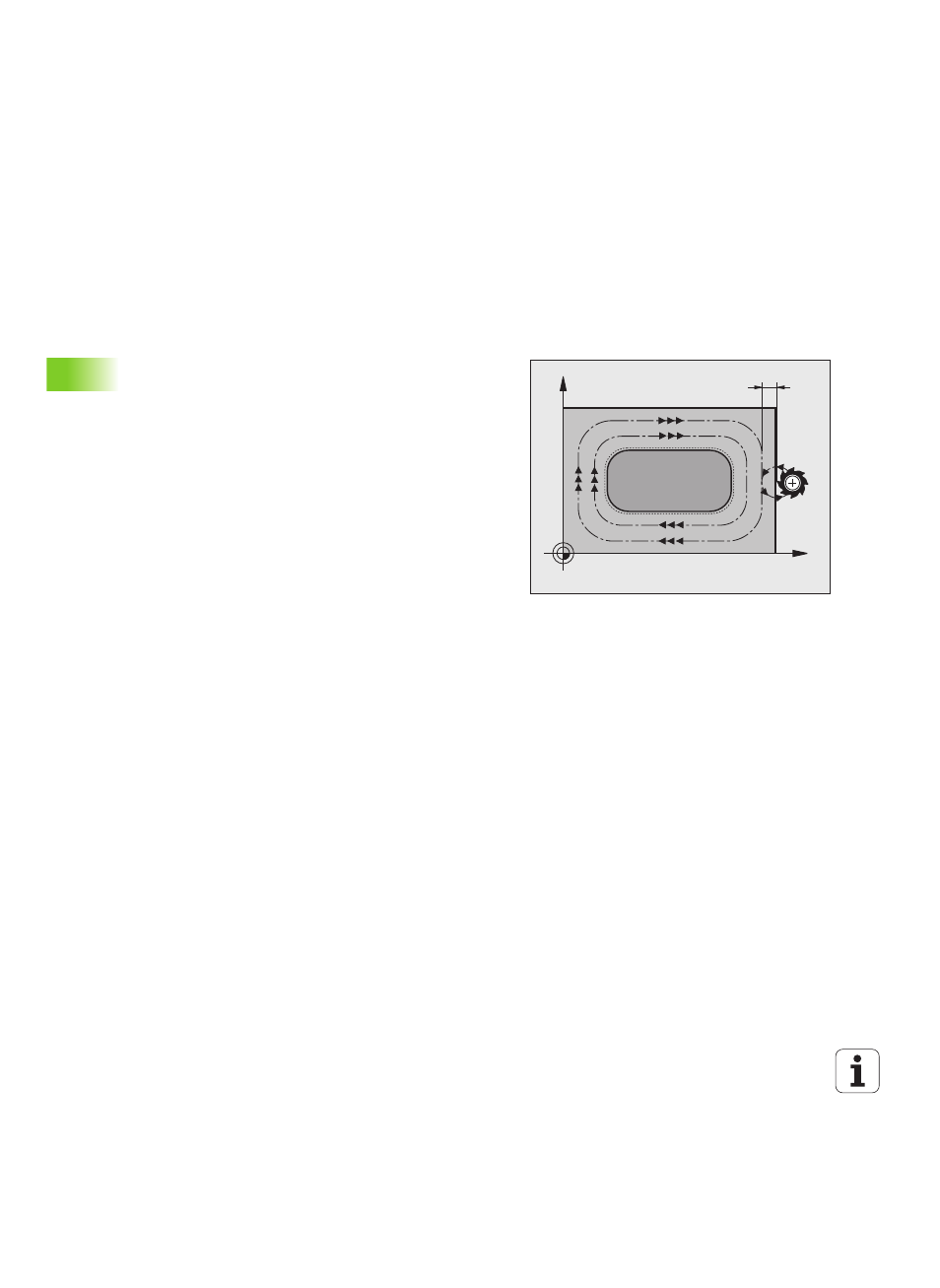

1 L'utensile inizia dalla posizione di partenza del ciclo (centro isola) in
direzione X positiva sulla posizione di partenza della lavorazione. La
posizione di partenza si trova 2 mm a destra accanto all'isola grezza
2 Se l'utensile si trova alla 2ª DISTANZA DI SICUREZZA il TNC lo
porta in rapido FMAX alla DISTANZA DI SICUREZZA e da lì con
l'AVANZAMENTO INCREMENTO alla prima PROFONDITÀ
INCREMENTO
3 Successivamente l'utensile si posiziona su un semicerchio in
modo tangenziale al profilo dell'isola ed esegue una contornatura.
4 Se la quota di finitura non può essere raggiunta con una
contornatura, il TNC posiziona l'utensile lateralmente alla
profondità incremento attuale ed esegue un'altra contornatura. Il
TNC tiene conto della quota del pezzo grezzo, della quota di finitura
e dell'accostamento laterale ammesso. Questi passi si ripetono
fino al raggiungimento della quota di finitura definita
5 In seguito l'utensile si stacca dal profilo tangenzialmente su un
semicerchio, ritornando al punto di partenza di lavorazione
dell'isola
6 Successivamente il TNC posiziona l'utensile sulla successiva
profondità incremento e lavora l'isola a tale profondità
7 Questa procedura si ripete fino al raggiungimento della profondità
programmata dell'isola
X
Y
2mm
