HEIDENHAIN TNC 620 397
16.1
0 MISURAZIONE ISOLA ES
TERNA (ciclo 426, DIN/ISO: G426)
16.10 MISURAZIONE ISOLA
ESTERNA (ciclo 426, DIN/ISO:
G426)
Esecuzione del ciclo

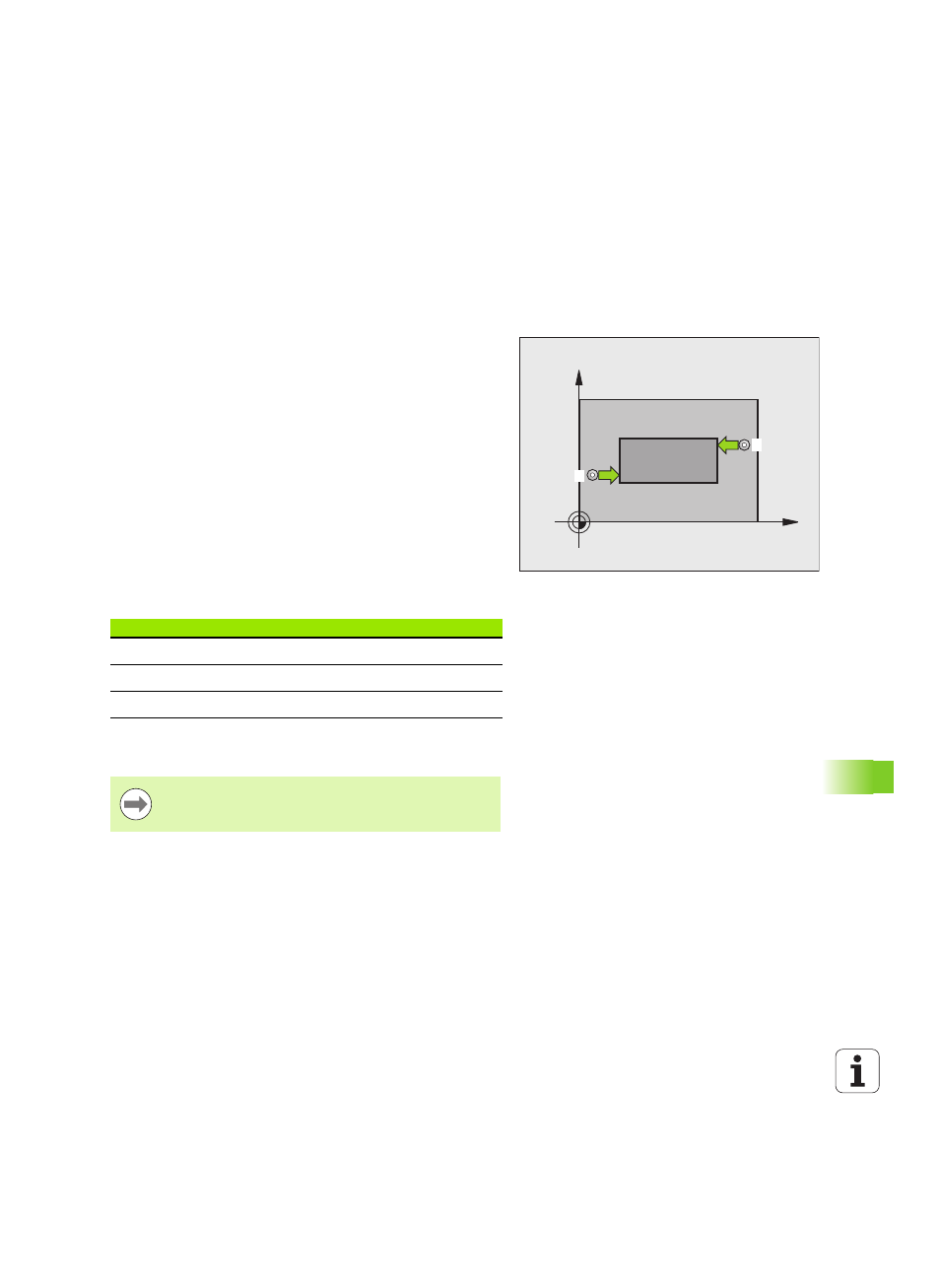

Il ciclo di tastatura 426 rileva la posizione e la larghezza di un'isola.
Definendo nel ciclo valori di tolleranza, il TNC effettua un confronto tra
i valori nominali e reali e memorizza gli scostamenti in parametri di
sistema.
1 Il TNC posiziona il tastatore in rapido (valore da colonna FMAX) e
con la logica di posizionamento (vedere "Esecuzione dei cicli di
tastatura" a pagina 285) sul punto da tastare
1 . Il TNC calcola i punti
da tastare sulla base dei valori programmati nel ciclo e della
distanza di sicurezza dalla colonna SET_UP della tabella del
sistema di tastatura
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (colonna F). 1. La prima tastatura eseguita sempre in
direzione negativa dell'asse programmato
3 Quindi il tastatore si porta all'altezza di sicurezza sul successivo
punto da tastare ed esegue la seconda tastatura
4 Infine il TNC riposiziona il tastatore all'altezza di sicurezza e
memorizza i valori reali e gli scostamenti nei seguenti parametri Q:
Per la programmazione
X
Y
1
2
Numero parametro Significato
Q156 Valore reale lunghezza misurata
Q157 Valore reale posizione asse centrale
Q166 Offset lunghezza misurata
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
