HEIDENHAIN TNC 620 217
9.1 Cicli SL con f
o
rm
ula del pr
ofilo complessa
Inserimento della formula del profilo complessa
I diversi profili possono essere collegati tra loro in una formula
matematica utilizzando i softkey:
U Visualizzare il livello softkey con le funzioni speciali
U Selezionare il menu delle funzioni per la lavorazione di
profili e di punti
U Premere il softkey FORMULA PROFILO. Il TNC
visualizzerà i seguenti softkey:

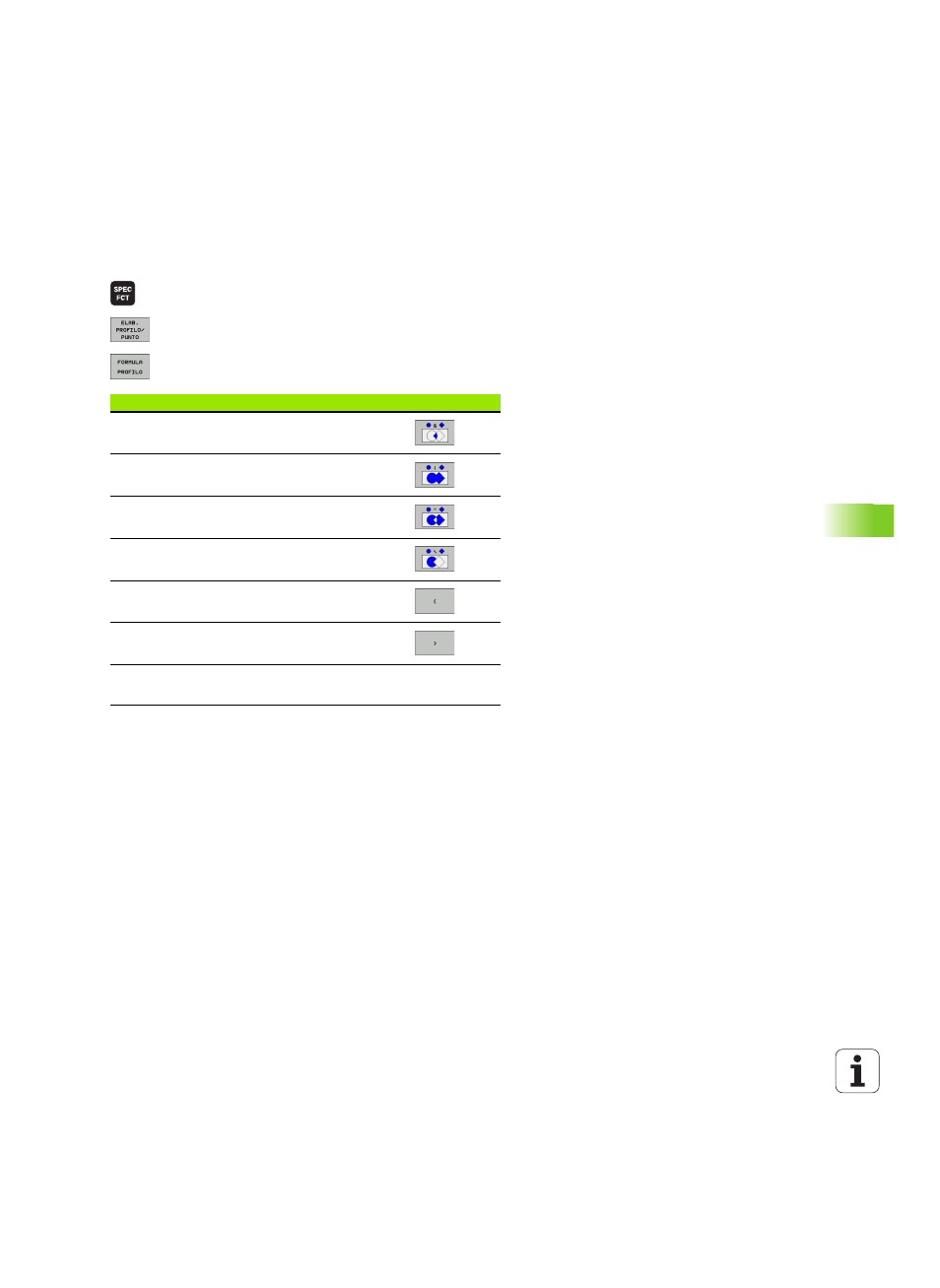

Funzione di combinazione logica Softkey
Intersezione con
ad es. QC10 = QC1 & QC5
Unione con
ad es. QC25 = QC7 | QC18
Unione con, senza intersezione
ad es. QC12 = QC5 ^ QC25
Intersezione con complemento
ad es. QC25 = QC1 \ QC2
Aperta parentesi
ad es. QC12 = QC1 * (QC2 + QC3)
Chiusa parentesi
ad es. QC12 = QC1 * (QC2 + QC3)
Definizione di profilo singolo
ad es. QC12 = QC1
