HEIDENHAIN TNC 620 145

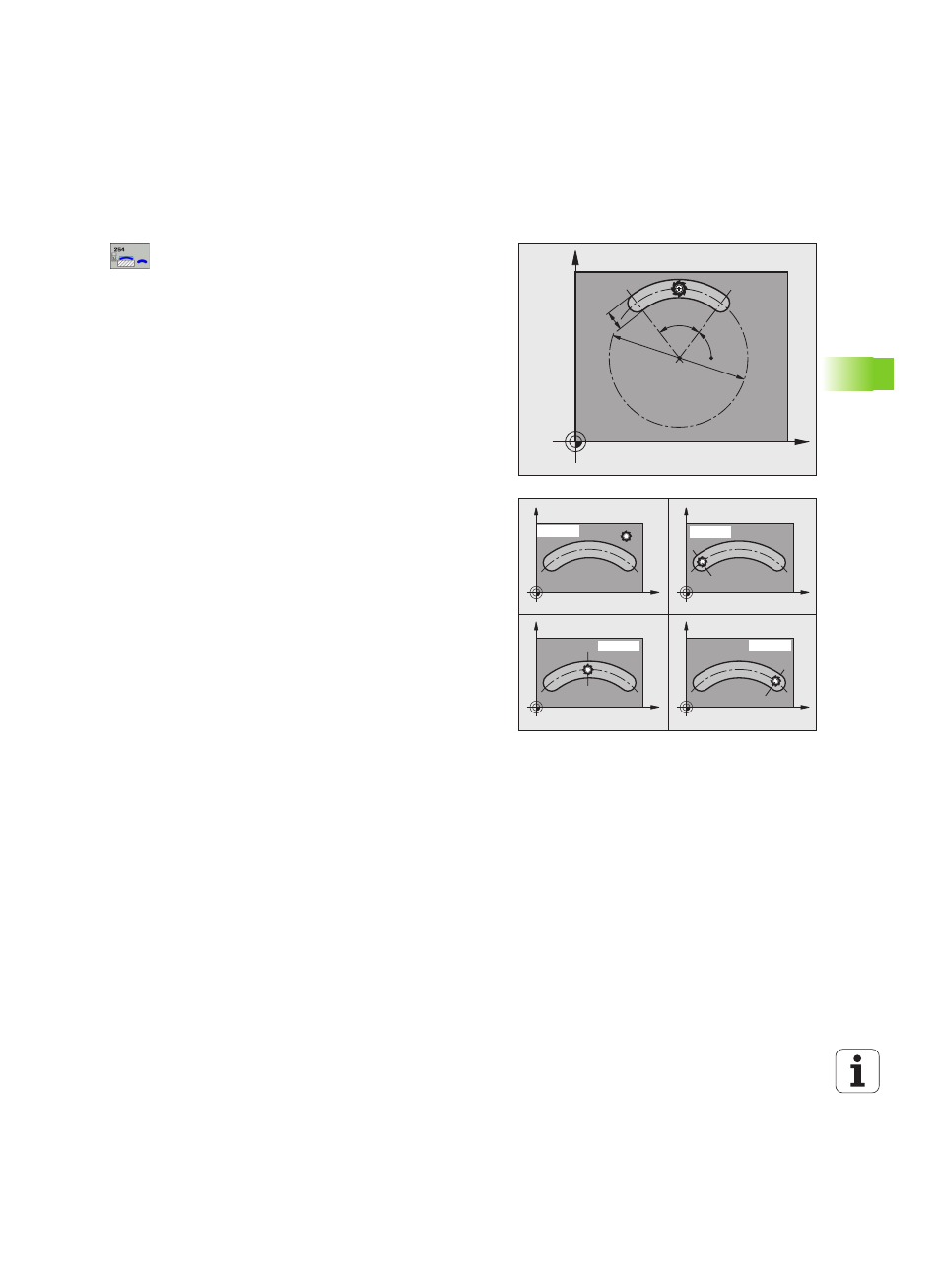

5.5 SCANALA
TURA CIR
C
OLARE (ciclo 254, DIN/ISO: G254, opzione sof
tw
a
re
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)
Parametri ciclo
U TIPO DI LAVORAZIONE (0/1/2) Q215: definizione del
tipo di lavorazione:
0: sgrossatura e finitura
1: solo sgrossatura
2: solo finitura
La finitura laterale e la finitura del fondo vengono
eseguite solo se è definito il rispettivo sovrametallo
per finitura (Q368, Q369)
U LARGHEZZA SCANALATURA Q219 (valore parallelo all'asse
secondario del piano di lavoro): inserire la larghezza
della scanalatura; se la larghezza della scanalatura è
uguale al diametro dell'utensile, il TNC esegue solo la
sgrossatura (fresatura di asole). Larghezza massima
della scanalatura durante la sgrossatura: doppio
diametro dell'utensile. Campo di immissione da 0 a
99999,9999
U QUOTA DI FINITURA LATERALE Q368 (in valore
incrementale): sovrametallo di finitura nel piano di
lavoro. Campo di immissione da 0 a 99999,9999
U DIAMETRO RETICOLO Q375: inserire il diametro del
cerchio parziale. Campo di immissione da 0 a
99999,9999
U RIF. POS. SCANALATURA (0/1/2/3) Q367: posizione
della scanalatura riferita alla posizione dell’utensile al
momento della chiamata del ciclo:
0: non si tiene conto della posizione utensile. La
posizione scanalatura viene ricavata dal centro
cerchio parziale inserito e dall’angolo di partenza
1: posizione utensile = centro della scanalatura
circolare sinistra L’angolo di partenza Q376 è riferito a
questa posizione. Non si tiene conto del centro del
cerchio parziale inserito
2: posizione utensile = centro dell’asse centrale
L’angolo di partenza Q376 è riferito a questa
posizione. Non si tiene conto del centro del cerchio
parziale inserito
3: posizione utensile = centro della scanalatura
circolare destra L’angolo di partenza Q376 è riferito a
questa posizione. Non si tiene conto del centro del
cerchio parziale inserito
U CENTRO 1º ASSE Q216 (in valore assoluto): centro del
cerchio parziale nell'asse principale nel piano di lavoro
Attivo solo se Q367 = 0. Campo di immissione da
-99999,9999 a 99999,9999
U CENTRO 2º ASSE Q217 (in valore assoluto): centro del
cerchio parziale nell'asse secondario del piano di
lavoro. Attivo solo se Q367 = 0. Campo di
immissione da -99999,9999 a 99999,9999
U ANGOLO DI PARTENZA Q376 (in valore assoluto): inserire
l’angolo polare del punto di partenza. Campo di
immissione da -360,000 a 360,000
X
Y
Q248
Q376
Q219
Q375
X
Y
X
Y
X
Y
X
Y
Q367=0 Q367=1
Q367=2 Q367=3
