HEIDENHAIN TNC 620 339
15.8 ORIGINE SU SPIGOL
O ES
TERNO (ciclo 414, DIN/ISO: G414)
15.8 ORIGINE SU SPIGOLO
ESTERNO (ciclo 414, DIN/ISO:
G414)

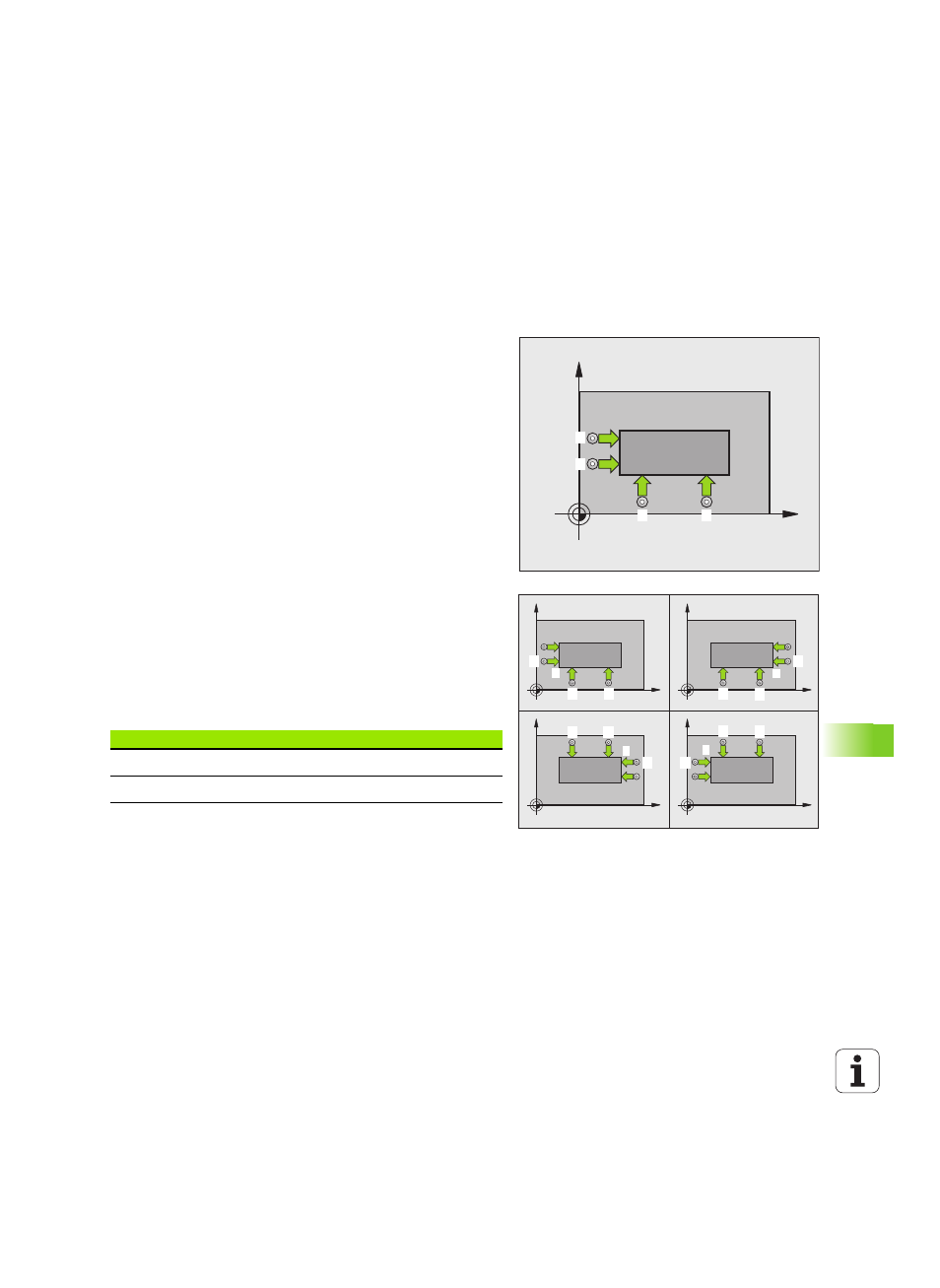

Esecuzione del ciclo
Il ciclo di tastatura 414 rileva il punto di intersezione di due rette e lo
imposta quale origine. In alternativa il TNC può registrare questo punto
di intersezione in una tabella origini o in una tabella Preset.
1 Il TNC posiziona il tastatore in rapido (valore da colonna FMAX) e
con la logica di posizionamento (vedere "Esecuzione dei cicli di
tastatura" a pagina 285) sul primo punto da tastare
1 (vedere figura
in alto a destra). Contemporaneamente il TNC sposta il tastatore
della distanza di sicurezza in senso opposto alla direzione di
spostamento definita
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (colonna F). Il TNC determina la direzione di tastatura
automaticamente in funzione del 3° punto da misurare
programmato
3 Quindi il tastatore si porta sul successivo punto da tastare 2 ed
esegue la seconda tastatura
4 Il TNC posiziona il tastatore sul punto 3 e quindi sul punto da
tastare 4 eseguendo rispettivamente la terza e la quarta tastatura
5 Alla fine il TNC riposiziona il tastatore all'altezza di sicurezza ed
elabora l'origine determinata in funzione dei parametri ciclo Q303
e Q305 (vedere "Memorizzazione dell'origine calcolata" a pagina
315) e salva le coordinate dello spigolo rilevate nei parametri Q
presentati di seguito
6 Se si desidera, il TNC rileva in una tastatura separata anche
l'origine nell'asse del tastatore
X
Y
1 2
4
3
X
Y
X
Y
X
Y
X
Y
A B
C D
1 2
3
2 1
3
1 2
3
2 1
3
Numero parametro Significato
Q151 Valore reale spigolo asse principale
Q152 Valore reale spigolo asse secondario
