344 Cicli di tastatura: rilevamento automatico delle origini
15.9 ORIGINE SU SPIGOL
O INTER
NO (ciclo 415, DIN/ISO: G415)
15.9 ORIGINE SU SPIGOLO
INTERNO (ciclo 415, DIN/ISO:
G415)
Esecuzione del ciclo
Il ciclo di tastatura 415 rileva il punto di intersezione di due rette e lo
imposta quale origine. In alternativa il TNC può registrare questo punto
di intersezione in una tabella origini o in una tabella Preset.
1 Il TNC posiziona il tastatore in rapido (valore da colonna FMAX) e
con la logica di posizionamento (vedere "Esecuzione dei cicli di
tastatura" a pagina 285) sul primo punto da tastare

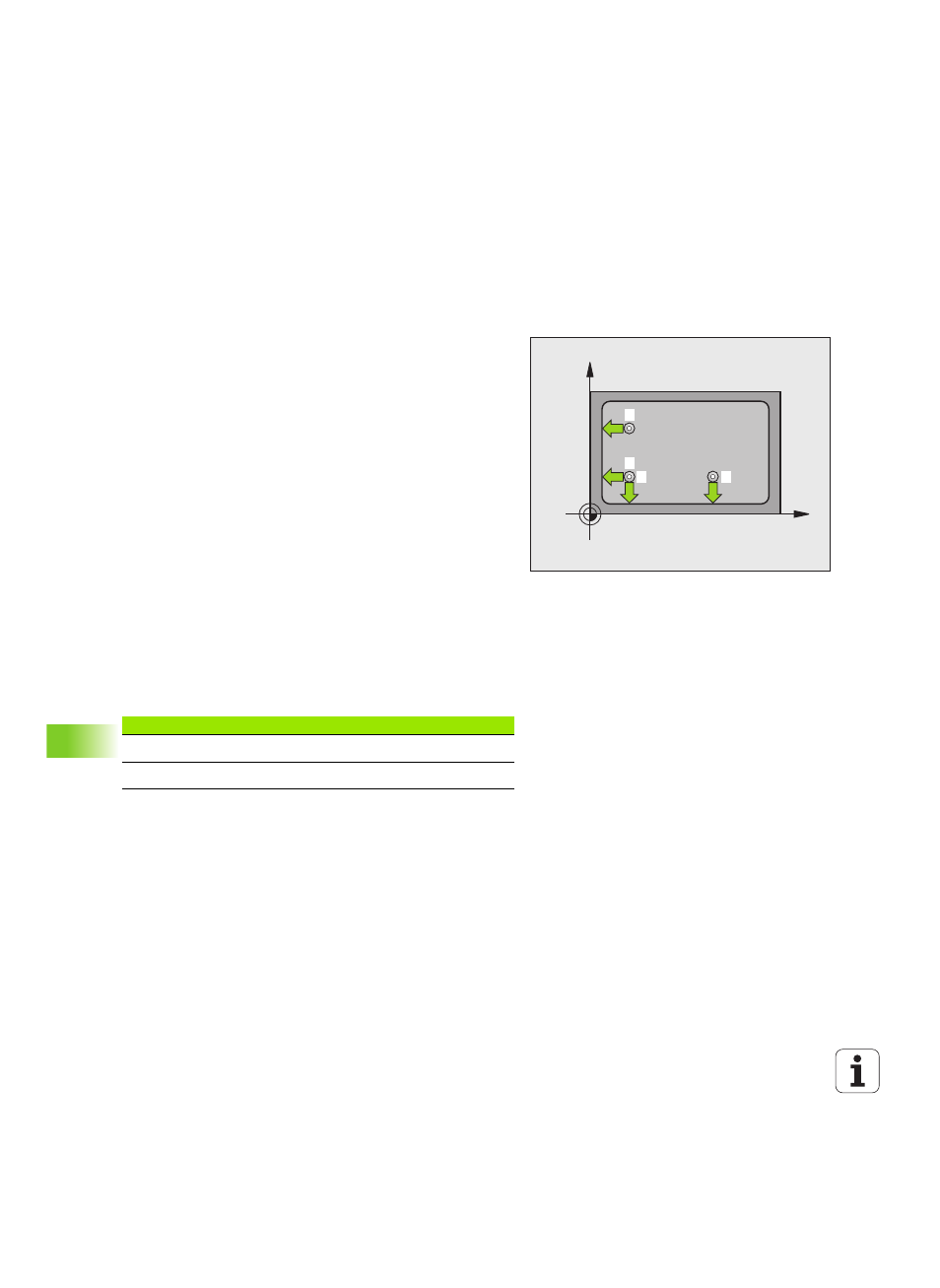

1 (vedere figura
in alto a destra), che si definisce nel ciclo. Contemporaneamente il
TNC sposta il tastatore della distanza di sicurezza in senso opposto
alla direzione di spostamento definita
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (colonna F). La direzione di tastatura risulta dal numero
dello spigolo
3 Quindi il tastatore si porta sul successivo punto da tastare 2 ed
esegue la seconda tastatura
4 Il TNC posiziona il tastatore sul punto 3 e quindi sul punto da
tastare 4 eseguendo rispettivamente la terza e la quarta tastatura
5 Alla fine il TNC riposiziona il tastatore all'altezza di sicurezza ed
elabora l'origine determinata in funzione dei parametri ciclo Q303
e Q305 (vedere "Memorizzazione dell'origine calcolata" a pagina
315) e salva le coordinate dello spigolo rilevate nei parametri Q
presentati di seguito
6 Se si desidera, il TNC rileva in una tastatura separata anche
l'origine nell'asse del tastatore
X
Y
1 2
3
4
Numero parametro Significato
Q151 Valore reale spigolo asse principale
Q152 Valore reale spigolo asse secondario
