HEIDENHAIN TNC 620 73
3.6 FORA
TURA UNIVER
S
ALE (ciclo
203,
DIN/ISO: G203, opzione sof
tw
a
re
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)

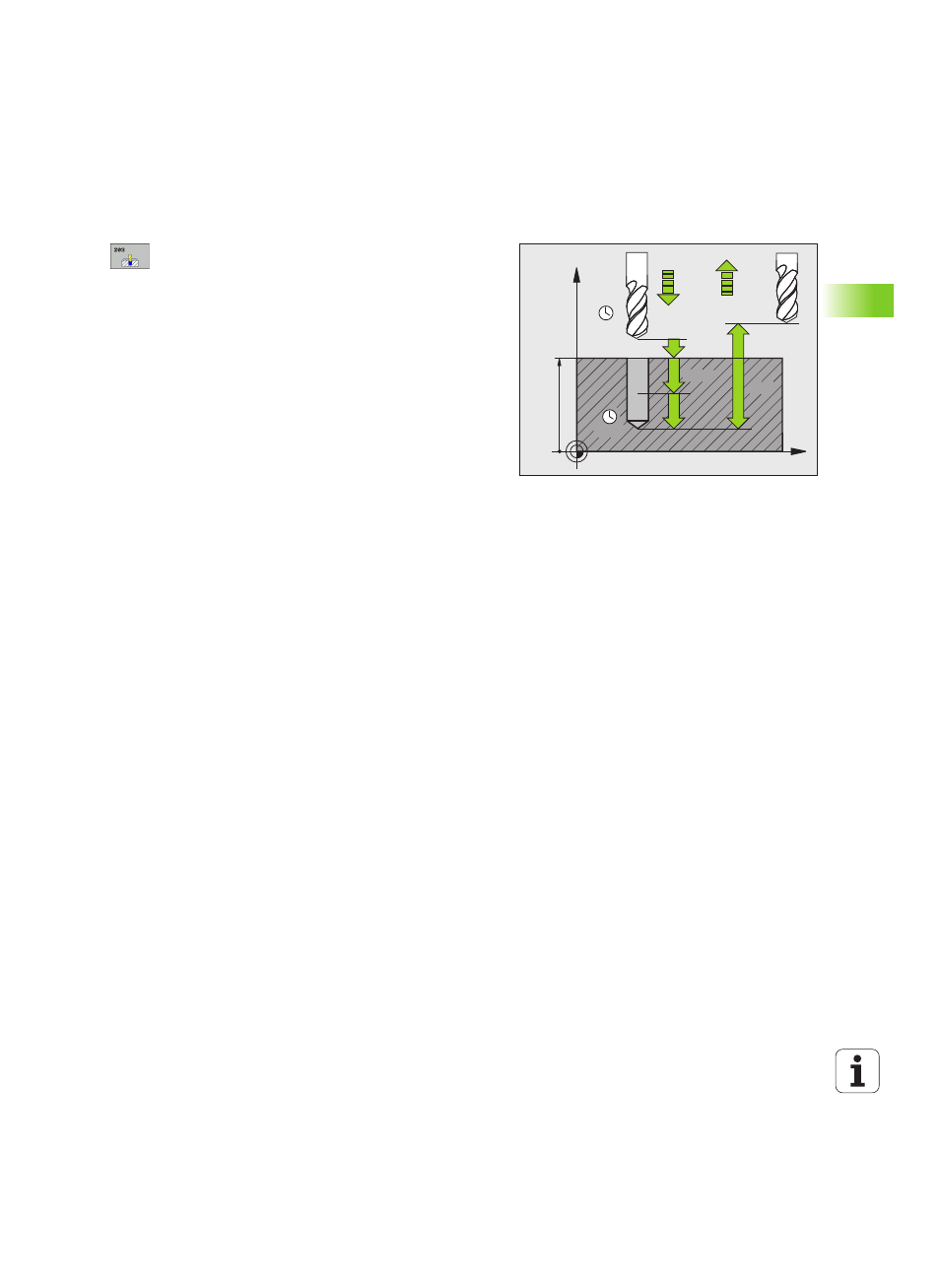

Parametri ciclo
U DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra la punta dell'utensile e la
superficie del pezzo. Campo di immissione da 0 a
99999,9999
U PROFONDITÀ Q201 (in valore incrementale): distanza
tra la superficie del pezzo e il fondo del foro (punta del
cono di foratura). Campo di immissione da -
99999,9999 a 99999,9999
U AVANZAMENTO INCREMENTO Q206: velocità di
spostamento dell'utensile durante la foratura in
mm/min. Campo di immissione da 0 a 99999,999, in
alternativa FAUTO, FU
U PROFONDITÀ INCREMENTO Q202 (in valore
incrementale): quota di accostamento dell’utensile.
Campo di immissione da 0 a 99999,9999. La
profondità non deve essere un multiplo della
profondità incremento. Il TNC si porta in un unico
passo fino alla profondità quando:
„ profondità incremento e profondità sono uguali
„ la profondità incremento è maggiore della
profondità e contemporaneamente non è definita
una rottura truciolo
U TEMPO ATTESA SOPRA Q210: tempo in secondi
durante il quale l'utensile si arresta alla DISTANZA DI
SICUREZZA, dopo che il TNC lo ha ritirato dal foro per
lo scarico dei trucioli. Campo di immissione da 0 a
3600,0000
U COORD. SUPERFICIE PEZZO Q203 (in valore
assoluto): coordinata della superficie del pezzo.
Campo di immissione da -99999,9999 a 99999,9999
U 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio). Campo di immissione da 0 a
99999,9999
U VALORE DA TOGLIERE Q212 (in valore
incrementale): valore di cui il TNC riduce la
PROFONDITÀ INCREMENTO Q202 dopo ogni
accostamento. Campo di immissione da 0 a
99999,9999
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
