380

Cicli di tastatura: controllo automatico dei pezzi

16.5 MISURAZIONE FORI (ciclo 421, DIN/ISO: G421)

U

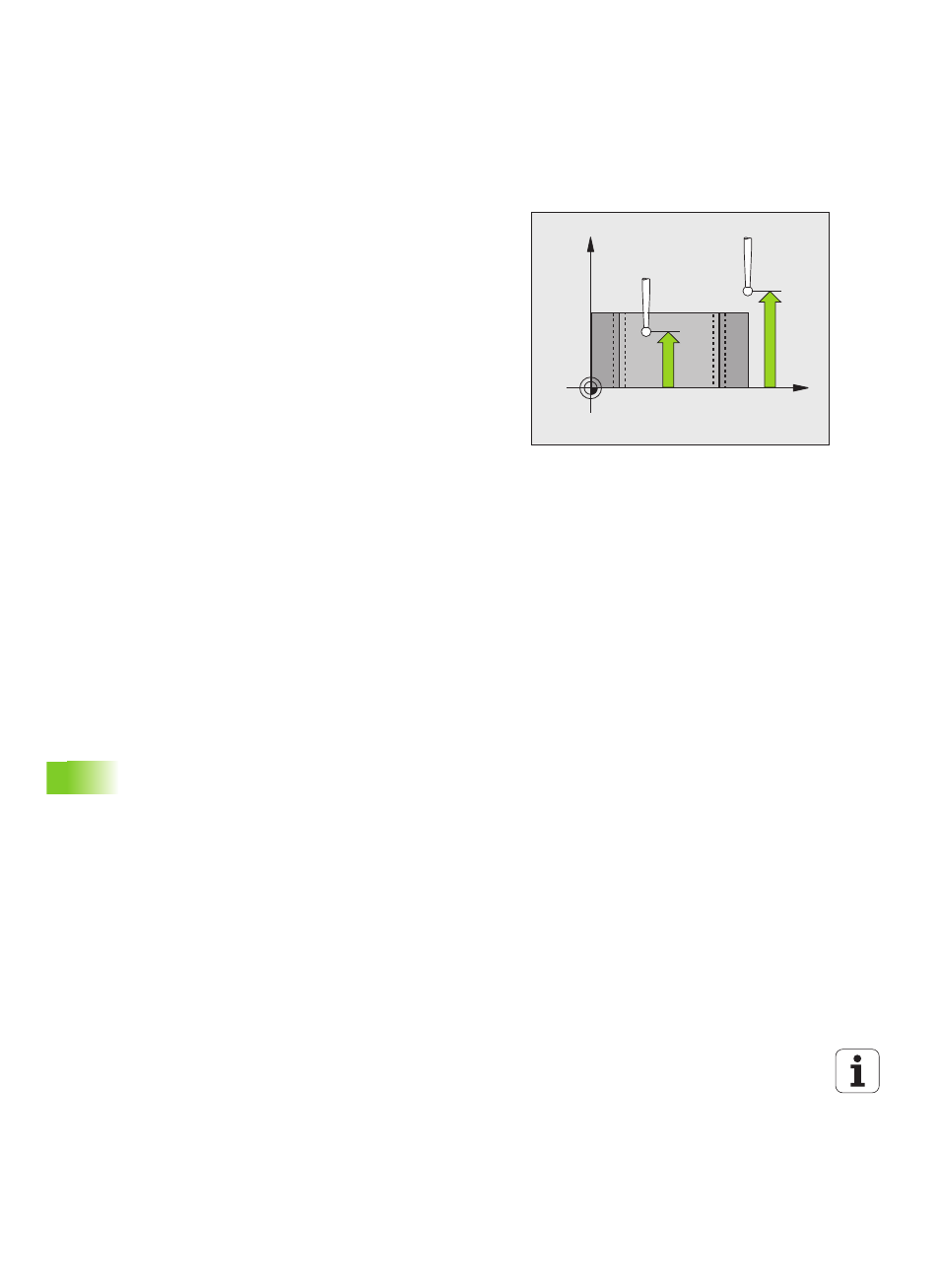

MIS. ALTEZZA SU ASSE TASTATORE Q261 (in

valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore, sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999

U

DISTANZA DI SICUREZZA Q320 (in valore

incrementale): distanza addizionale tra il punto di
misura e la sfera del tastatore. Q320 attivo in aggiunta
a SET_UP (tabella del sistema di tastatura). Campo di
immissione da 0 a 99999,9999

U

ALTEZZA DI SICUREZZA Q260 (in valore assoluto):

coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999

U

SPOSTARSI A ALT. SICUR. Q301: determinare in

che modo il tastatore deve spostarsi tra i punti di
misura:
0: spostamento tra i punti da misurare all'altezza di
misura
1: spostamento tra i punti da misurare all'altezza di
sicurezza

U

DIM. MAX FORO Q275: diametro massimo

ammesso per il foro (tasca circolare). Campo di
immissione da 0 a 99999,9999

U

DIM. MIN FORO Q276: diametro minimo ammesso

per il foro (tasca circolare). Campo di immissione da 0
a 99999,9999

U

TOLLERANZA CENTRO 1º ASSE Q279:

scostamento di posizione ammesso nell'asse
principale del piano di lavoro. Campo di immissione da
0 a 99999,9999

U

TOLLERANZA CENTRO 2º ASSE Q280:

scostamento di posizione ammesso nell'asse
secondario del piano di lavoro. Campo di immissione
da 0 a 99999,9999

X

Z

Q261

Q260
