230

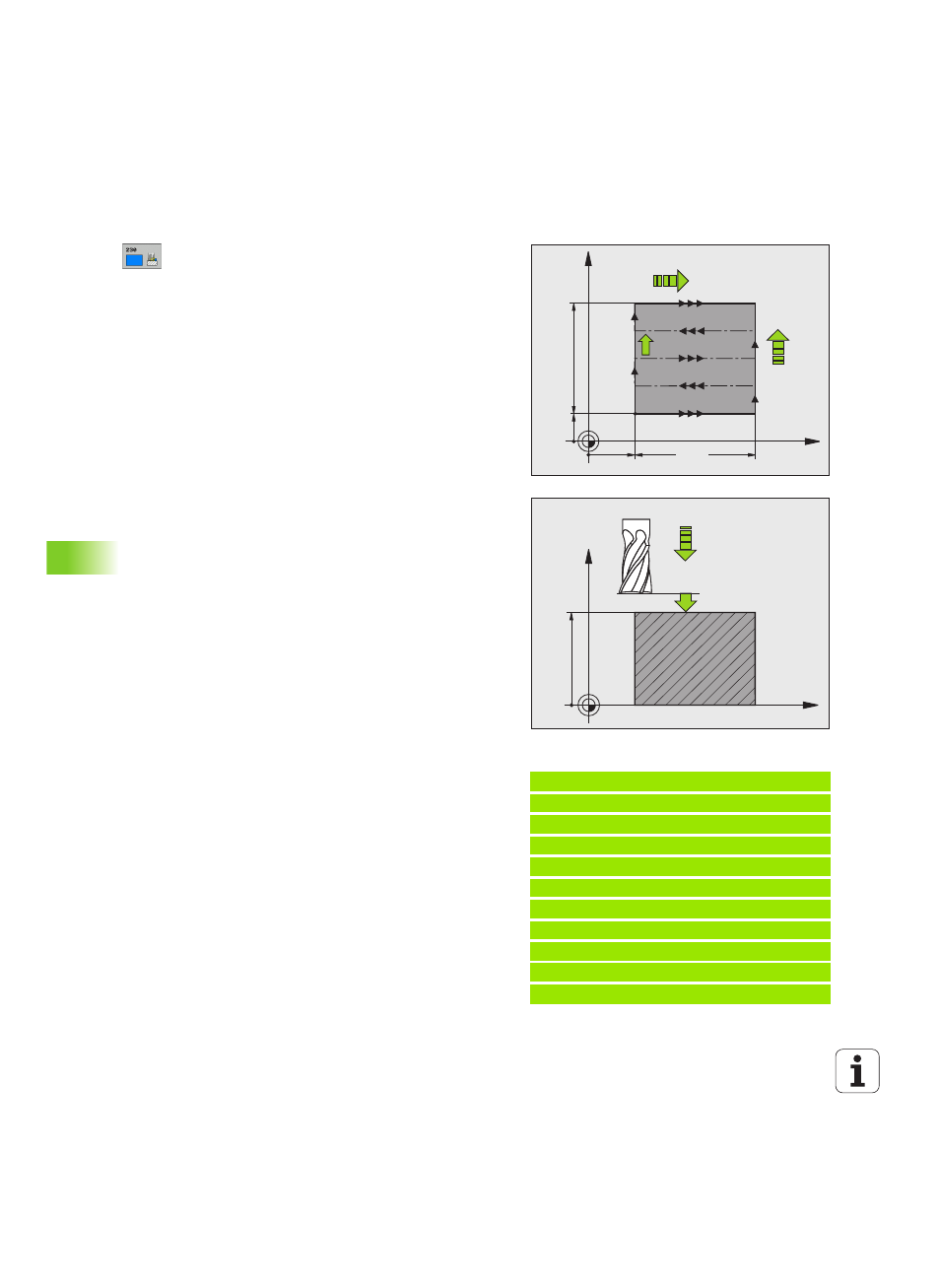

Cicli di lavorazione: spianatura

1

0

.2 SPIANA

TURA (ciclo 230, DIN/ISO: G230, opzione sof

tw

a

re

A

d

v

a

nced

pr

ogr

a

mming f

eat

ur

es)

Parametri ciclo

U

PUNTO DI PARTENZA 1º ASSE Q225 (in valore

assoluto): coordinata del punto MIN della superficie
da spianare nell’asse principale del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999

U

PUNTO DI PARTENZA 2º ASSE Q226 (in valore

assoluto): coordinata del punto MIN della superficie
da spianare nell’asse secondario del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999

U

PUNTO DI PARTENZA 3º ASSE Q227 (in valore

assoluto): altezza nell’asse del mandrino alla quale si
esegue la spianatura. Campo di immissione da
partendo dalla posizione attuale con un movimento
lineare 3D99999,9999 a 99999,9999

U

LUNGHEZZA 1º LATO Q218 (incrementale):

lunghezza della superficie da spianare nell’asse
principale del piano di lavoro, riferita al PUNTO DI
PARTENZA 1º ASSE. Campo di immissione da 0 a
99999,9999

U

LUNGHEZZA 2º LATO Q219 (incrementale):

lunghezza della superficie da spianare nell’asse
secondario del piano di lavoro, riferita al PUNTO DI
PARTENZA 2º ASSE. Campo di immissione da 0 a
99999,9999

U

NUMERO DI PASSATE Q240: numero delle linee in

cui il TNC deve spostare l’utensile nel senso della
larghezza. Campo di immissione da 0 a 99999

U

AVANZAMENTO INCREMENTO Q206: velocità di

spostamento dell'utensile durante lo spostamento
dalla distanza di sicurezza alla profondità di fresatura
in mm/min. Campo di immissione da 0 a 99999,9999,
in alternativa FAUTO, FU, FZ

U

AVANZAMENTO FRESATURA Q207: velocità di

spostamento dell'utensile durante la fresatura in
mm/min. Campo di immissione da 0 a 99999,9999, in
alternativa FAUTO, FU, FZ

U

AVANZAMENTO TRASVERSALE Q209: velocità

dell'utensile nello spostamento alla linea successiva
in mm/min; procedendo trasversalmente nel
materiale, Q209 deve essere inferiore a Q207;
procedendo trasversalmente nello spazio libero,
Q209 può essere maggiore di Q207. Campo di
immissione da 0 a 99999,9999, in alternativa FAUTO,
FU, FZ

U

DISTANZA DI SICUREZZA Q200 (in valore

incrementale): distanza tra la punta dell’utensile e la
profondità di fresatura per il posizionamento all’inizio
e alla fine del ciclo. Campo di immissione da 0 a
99999,9999

Esempio: blocchi NC

71 CYCL DEF 230 SPIANATURA

Q225=+10

;PUNTO PART. 1º ASSE

Q226=+12

;PUNTO PART. 2º ASSE

Q227=+2.5 ;PUNTO PART. 3° ASSE

Q218=150

;LUNGHEZZA 1º LATO

Q219=75

;LUNGHEZZA 2º LATO

Q240=25

;NUMERO PASSATE

Q206=150

;AVANZ. INCREMENTO

Q207=500

;AVANZAM. FRESATURA

Q209=200

;AVANZ. TRASVERSALE

Q200=2

;DISTANZA SICUREZZA

X

Y

Q226

Q225

Q219

Q218

Q207

Q209

N = Q240

X

Z

Q200

Q227

Q206
