HEIDENHAIN TNC 620 331
15.6 ORIGINE SU CER
C
HIO IN
TERNO (ciclo 412, DIN/ISO: G412)
15.6 ORIGINE SU CERCHIO
INTERNO (ciclo 412, DIN/ISO:
G412)

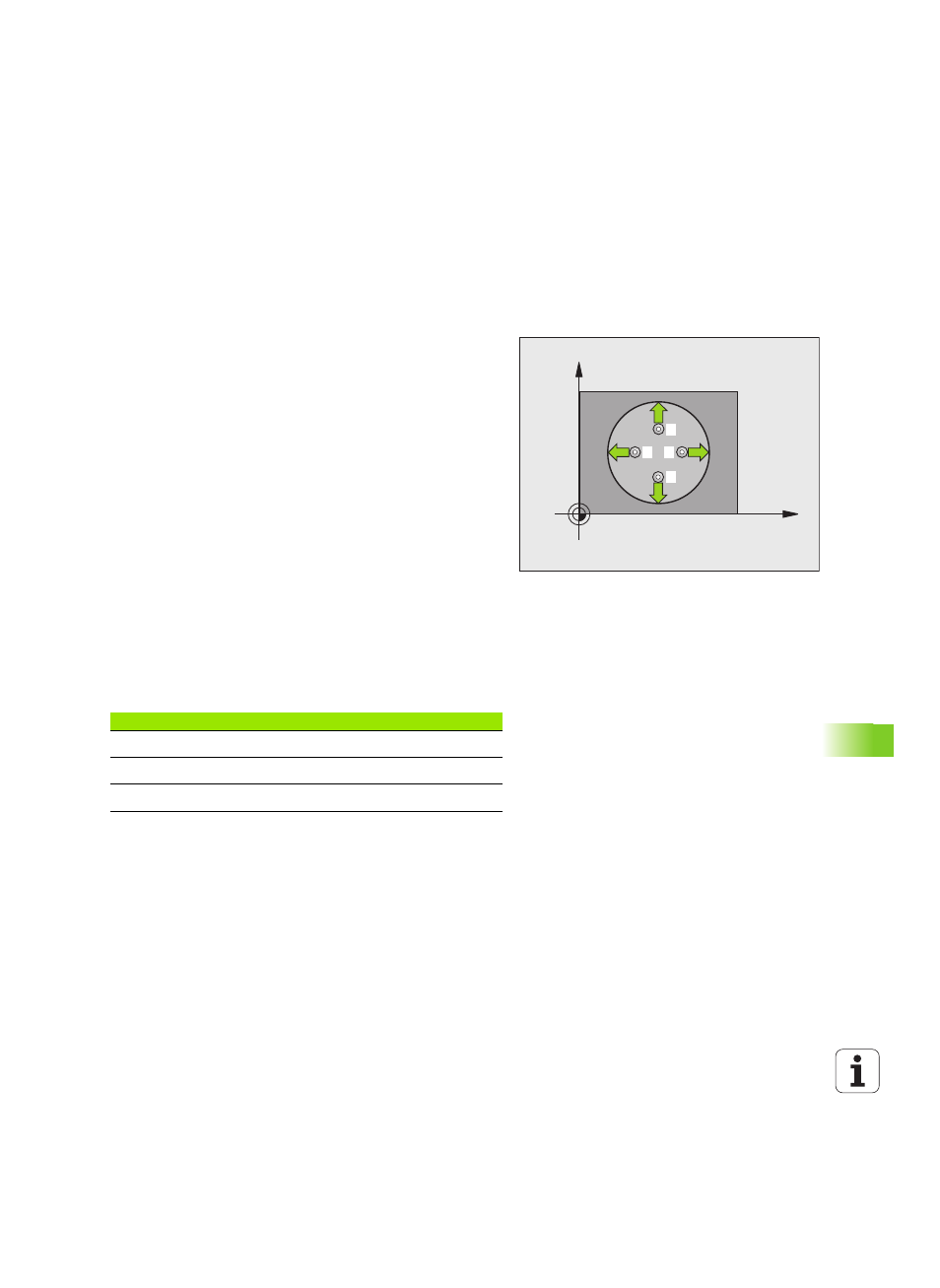

Esecuzione del ciclo
Il ciclo di tastatura 412 rileva il centro di una tasca circolare (foro) e
imposta questo centro quale origine. In alternativa il TNC può
registrare questo centro in una tabella origini o in una tabella Preset.
1 Il TNC posiziona il tastatore in rapido (valore da colonna FMAX) e
con la logica di posizionamento (vedere "Esecuzione dei cicli di
tastatura" a pagina 285) sul punto da tastare
1 . Il TNC calcola i punti
da tastare sulla base dei valori programmati nel ciclo e della
distanza di sicurezza dalla colonna SET_UP della tabella del
sistema di tastatura
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (colonna F). Il TNC determina la direzione di tastatura
automaticamente in funzione dell'angolo di partenza programmato
3 Quindi il tastatore si porta sul successivo punto da tastare 2 su una
traiettoria circolare, all'altezza di misura o all'altezza di sicurezza ed
esegue la seconda tastatura
4 Il TNC posiziona il tastatore sul punto 3 e quindi sul punto da
tastare 4 eseguendo rispettivamente la terza e la quarta tastatura
5 Alla fine il TNC riposiziona il tastatore all'altezza di sicurezza ed
elabora l'origine determinata in funzione dei parametri ciclo Q303
e Q305 (vedere "Memorizzazione dell'origine calcolata" a pagina
315) e salva i valori reali nei parametri Q presentati di seguito
6 Se si desidera, il TNC rileva in una tastatura separata anche
l'origine nell'asse del tastatore
X
Y
1
2
4
3
Numero parametro Significato
Q151 Valore reale centro asse principale
Q152 Valore reale centro asse secondario
Q153 Valore reale diametro
