16.3 PIANO DI RIFERIMENT
O polar
e
(ciclo 1)
16.3 PIANO DI RIFERIMENTO polare
(ciclo 1)
Esecuzione del ciclo

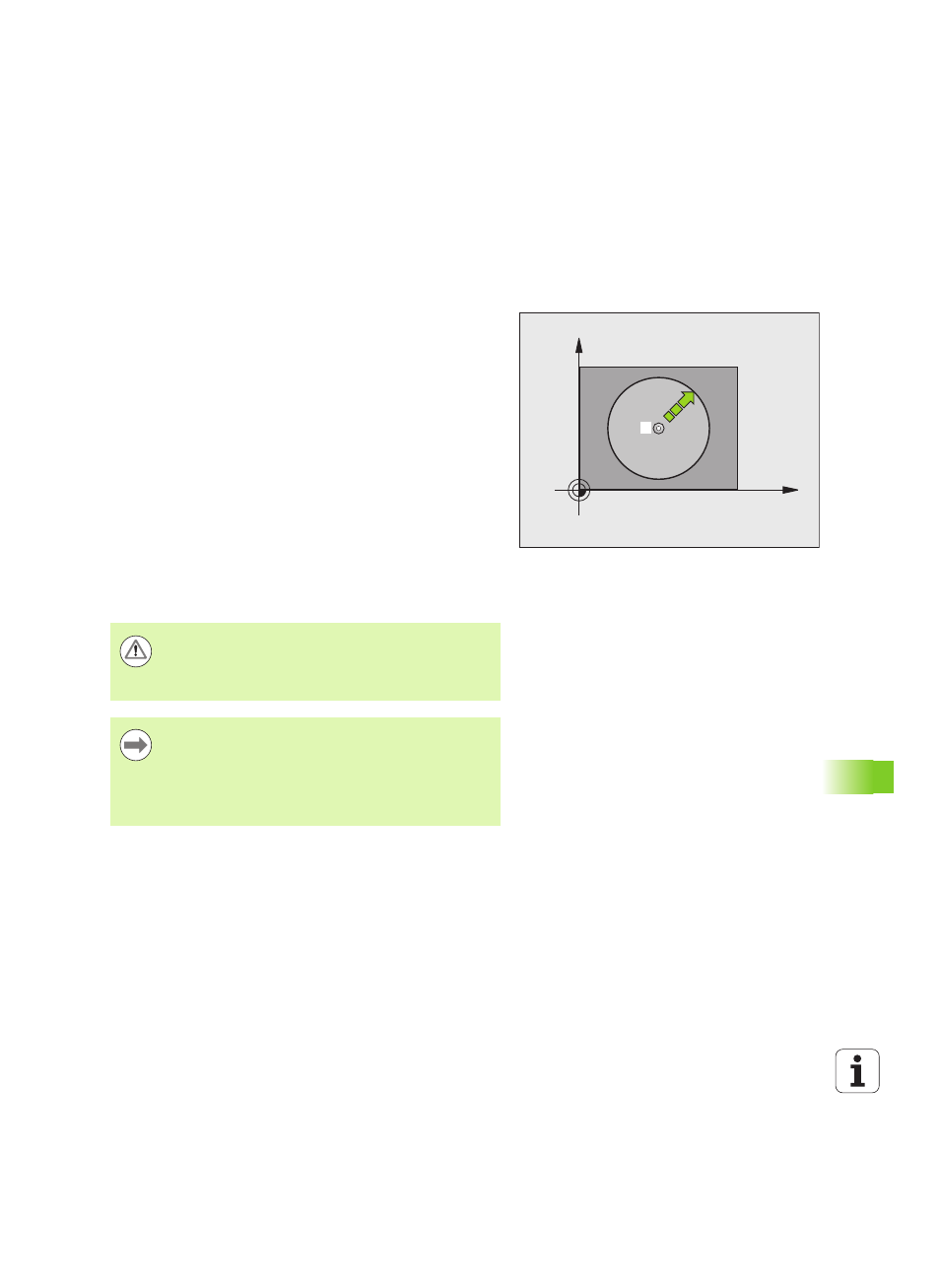

Il ciclo di tastatura 1 rileva in una direzione di tastatura qualsiasi una
qualsiasi posizione sul pezzo.
1 Il tastatore si porta in rapido con movimento 3D (valore da colonna
FMAX) sulla posizione di prearresto
1 programmata nel ciclo
2 Successivamente il tastatore effettua la tastatura con
l'avanzamento di tastatura (colonna F). Nella tastatura il TNC si
sposta contemporaneamente su 2 assi (in funzione dell'angolo di
tastatura). La direzione di tastatura deve essere definita nel ciclo
tramite un angolo polare
3 Dopo che il TNC ha rilevato la posizione, il tastatore si riporta al
punto di partenza della tastatura. Le coordinate della posizione del
tastatore al momento del segnale di contatto vengono inoltre
memorizzate nei parametri da Q115 a Q119
Per la programmazione
X
Y
1
Attenzione Pericolo di collisione!
Nel preposizionamento del tastatore assicurarsi che non ci
sia pericolo di collisione nell'avvicinamento alla posizione
programmata.
L'asse di tastatura definito nel ciclo stabilisce il piano di
tastatura:
Asse di tastatura X: piano X/Y
Asse di tastatura Y: piano Y/Z
Asse di tastatura Z: piano Z/X
