292 Cicli di tastatura: definizione automatica delle posizioni inclinate del pezzo
14.2 R
O
T
A
ZIONE BA
SE (ciclo 40
0, DIN/ISO: G40
0
)
14.2 ROTAZIONE BASE (ciclo 400,
DIN/ISO: G400)
Esecuzione del ciclo

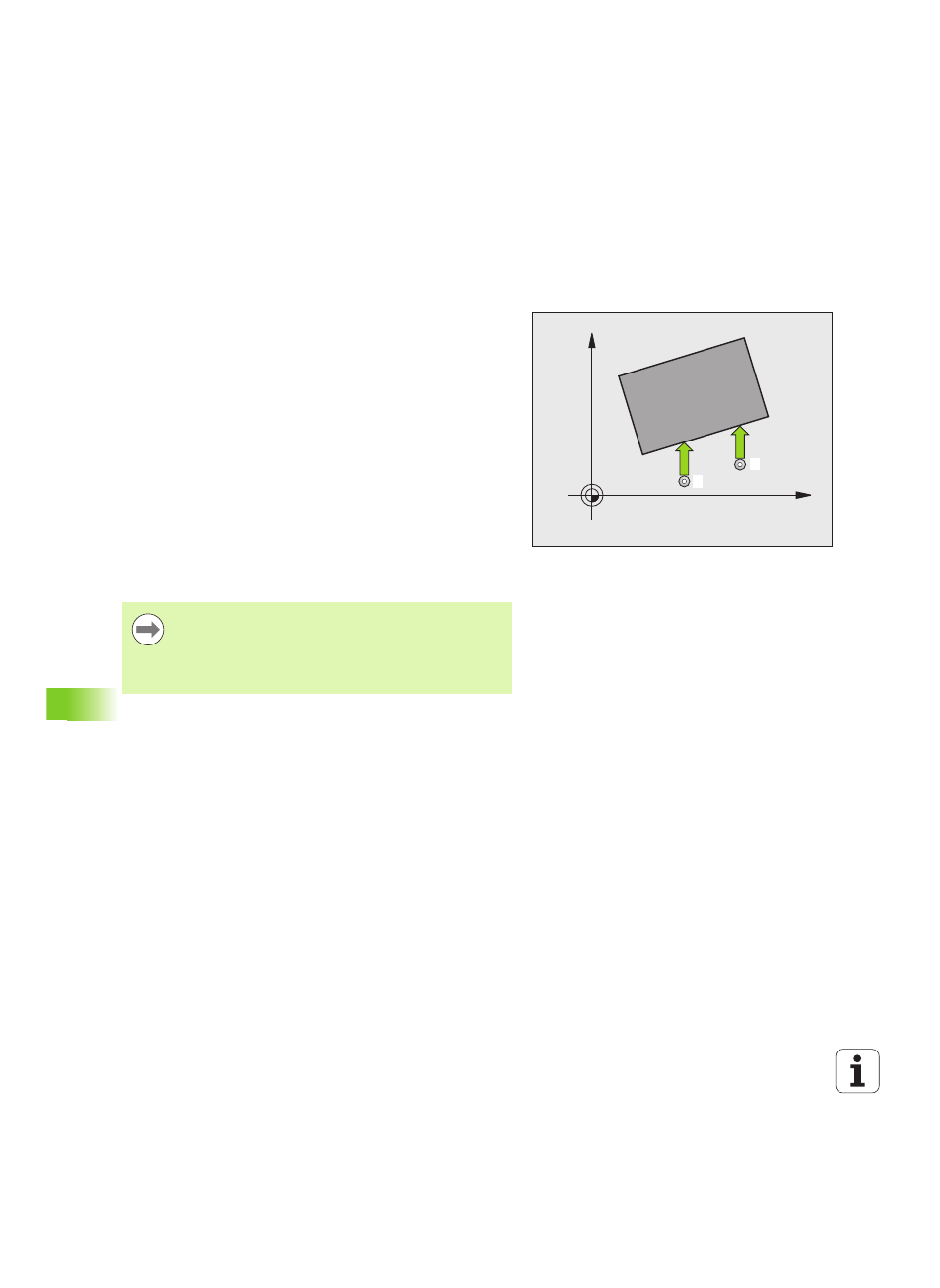

Il ciclo di tastatura 400 rileva una posizione inclinata del pezzo
mediante la misurazione di due punti che devono trovarsi su una retta.
Con la funzione Rotazione base il TNC compensa il valore misurato.
1 Il TNC posiziona il tastatore in rapido (valore da colonna FMAX) e
con la logica di posizionamento (vedere "Esecuzione dei cicli di
tastatura" a pagina 285) sul punto da tastare programmato
1 .
Contemporaneamente, il TNC sposta il tastatore della distanza di
sicurezza in senso opposto alla direzione di spostamento definita
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (colonna F)
3 Quindi il tastatore si porta sul successivo punto da tastare 2 ed
esegue la seconda tastatura
4 Il TNC riposiziona il tastatore all'altezza di sicurezza ed effettua la
rotazione base calcolata
Per la programmazione
X
Y
1
2
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
Il TNC disattiva un'eventuale rotazione base attiva all'inizio
del ciclo.
