16.12 MISURAZIONE CER
C
HIO DI FO
RI (ciclo 430, DIN/ISO: G430)
U

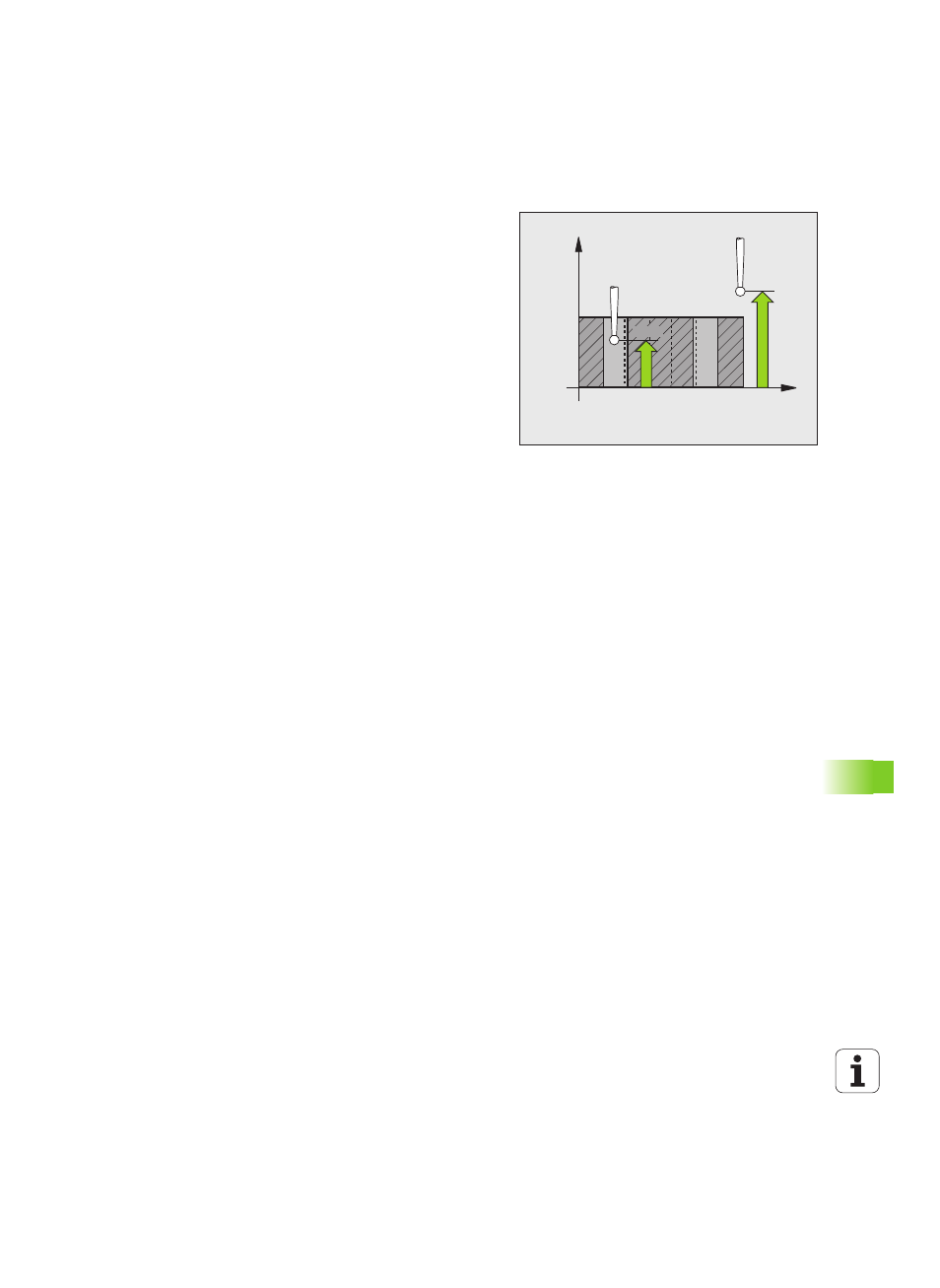

MIS. ALTEZZA SU ASSE TASTATORE Q261 (in
valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore, sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
U
ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
U
LIMITE MAX DIMENSIONE Q288: diametro
massimo ammesso del cerchio di fori. Campo di
immissione da 0 a 99999,9999
U
LIMITE MINIMO DIMENSIONE Q289: diametro
minimo ammesso del cerchio di fori. Campo di
immissione da 0 a 99999,9999
U
TOLLERANZA CENTRO 1º ASSE Q279:
scostamento di posizione ammesso nell'asse
principale del piano di lavoro. Campo di immissione da
0 a 99999,9999
U
TOLLERANZA CENTRO 2º ASSE Q280:
scostamento di posizione ammesso nell'asse
secondario del piano di lavoro. Campo di immissione
da 0 a 99999,9999
X
Z
Q260
Q261
