HEIDENHAIN TNC 620

359

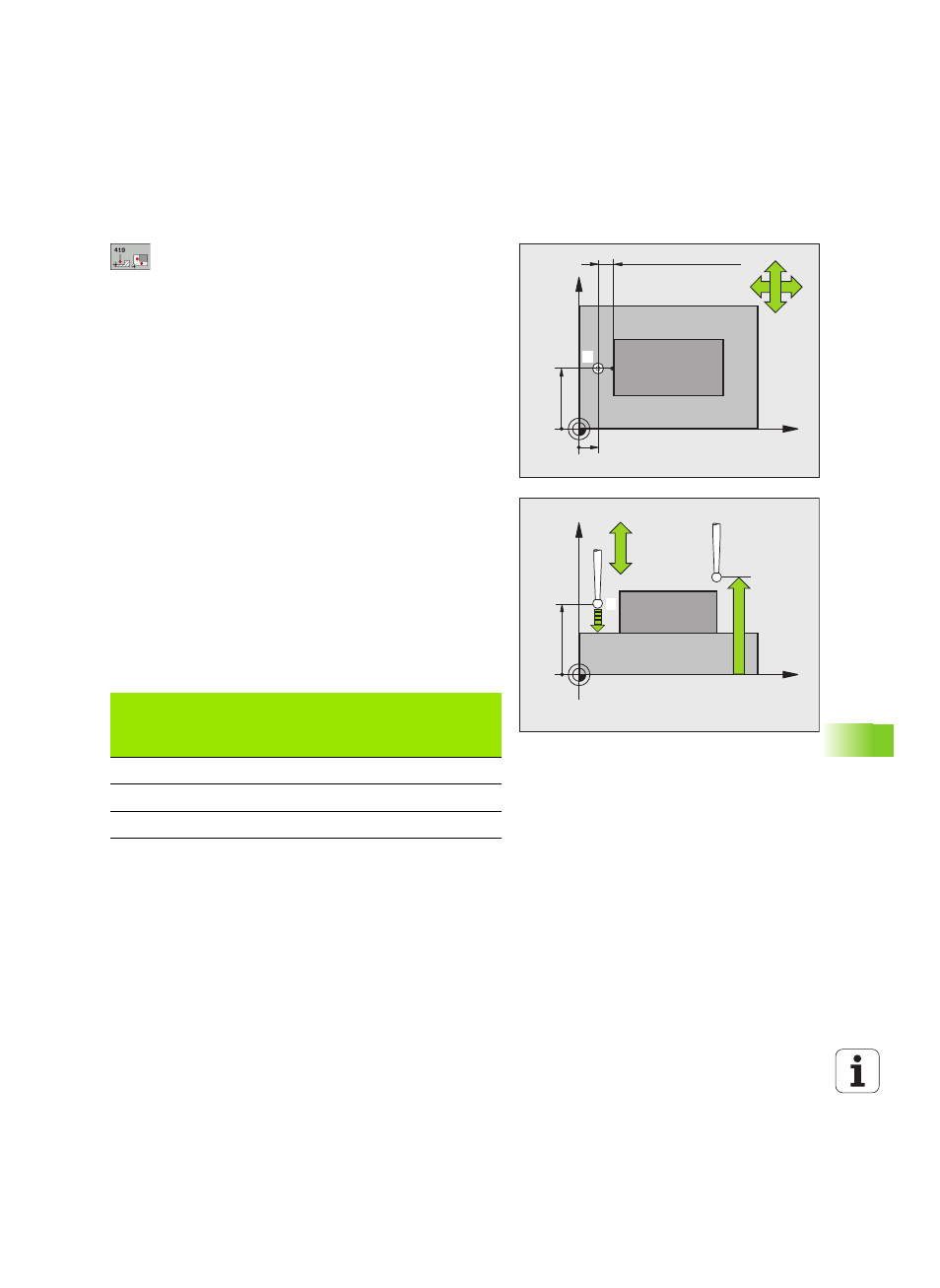

15.13 ORIGINE SU A

SSE SINGOL

O

(ciclo 41

9, DIN/ISO: G41

9

)

Parametri ciclo

U

1° PUNTO MIS. 1º ASSE Q263 (in valore assoluto):

coordinata del primo punto da tastare nell'asse
principale del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999

U

1° PUNTO MIS. 2º ASSE Q264 (in valore assoluto):

coordinata del primo punto da tastare nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999

U

MIS. ALTEZZA SU ASSE TASTATORE Q261 (in

valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore, sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999

U

DISTANZA DI SICUREZZA Q320 (in valore

incrementale): distanza addizionale tra il punto di
misura e la sfera del tastatore. Q320 attivo in aggiunta
a SET_UP (tabella del sistema di tastatura). Campo di
immissione da 0 a 99999,9999

U

ALTEZZA DI SICUREZZA Q260 (in valore assoluto):

coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999

U

ASSE MIS. (1...3: 1=ASSE PRINC.) Q272: asse in cui

deve essere effettuata la misurazione:
1: asse principale = asse di misura
2: asse secondario = asse di misura
3: asse del tastatore = asse di misura

X

Y

Q264

Q263

+

–

–

+

Q267

Q272=2

Q272=1

1

SET_UP(TCHPROBE.TP)

+Q320

X

Z

Q260

Q261

+

–

Q272=1

Q272=3

Q267

1

Assegnazione degli assi

Asse tastatore
attivo: Q272= 3

Rispettivo asse
principale:
Q272= 1

Rispettivo asse
secondario:
Q272= 2

Z

X

Y

Y

Z

X

X

Y

Z
