8 Programmazione: Cicli
88

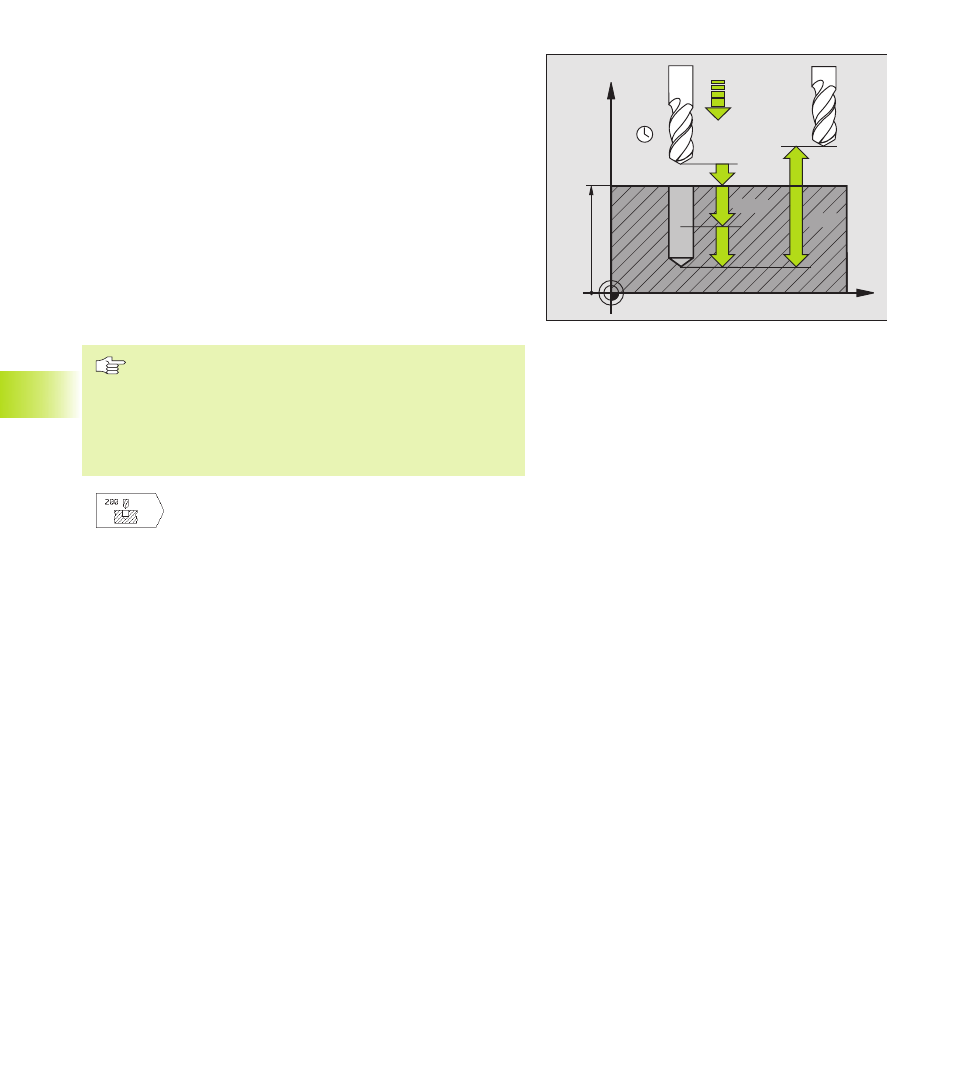

FORATURA (Ciclo 200)
1 Il TNC posiziona l’utensile nell’asse del mandrino in rapido FMAX alla
DISTANZA DI SICUREZZA sopra la superficie del pezzo
2 L’utensile penetra con l’AVANZAMENTO F programmato fino alla
prima PROFONDITA’ DI ACCOSTAMENTO
3 Il TNC ritira l‘utensile con FMAX alla DISTANZA DI SICUREZZA,
dove sosta, se programmato, riportandolo in seguito con FMAX a
0,2 mm sopra la prima PROFONDITA’ DI ACCOSTAMENTO
4 Successivamente l’utensile penetra con l’AVANZAMENTO F
programmato di un’ulteriore quota di ACCOSTAMENTO
5 Il TNC ripete questa sequenza (da 2 a 4) fino a raggiungere la
PROFONDITA’ DI FORATURA programmata
6 Dal fondo del foro l’utensile ritorna con FMAX alla DISTANZA DI
SICUREZZA o, se programmato, alla 2. DISTANZA DI SICUREZZA
Da osservare:
Programmare l‘istruzione di posizionamento sul punto
di partenza (centro del foro) del piano di lavoro con
CORREZIONE DEL RAGGIO R0.
Il segno del parametro PROFONDITA’ definisce la
direzione della lavorazione.
ú
DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra la punta dell’utensile e la superficie
del pezzo
ú
PROFONDITA’ Q201 (incrementale): distanza tra la
superficie del pezzo e il fondo del foro (punta del
cono di foratura)
ú
AVANZAMENTO IN PROFONDITA’ Q206: velocità di
spostamento dell’utensile durante la foratura in
mm/min
ú
PROFONDITA’ DI ACCOSTAMENTO Q202
(incrementale): quota di accostamento
dell’utensile. Il TNC si porta in un unico passo
fino alla PROFONDITA’ quando:
■
PROFONDITA’ DI ACCOSTAMENTO e
PROFONDITA’ sono uguali
■
La PROFONDITA’ DI ACCOSTAMENTO è
maggiore della PROFONDITA’
La PROFONDITA’ non deve essere un multiplo
della PROFONDITA’ DI ACCOSTAMENTO
ú
TEMPO ATTESA SOPRA Q210: tempo in secondi
durante il quale l`utensile si arresta alla DISTANZA DI
SICUREZZA, dopo che il TNC lo ha ritirato dal foro per
lo scarico dei trucioli
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
8.2 Cicli di foratura
