181 HEIDENHAIN TNC 310
13.2 Piedinat
ur
a del connet
to
re
e ca
v
o
di colleg
ament
o per l'int
erf
accia dati

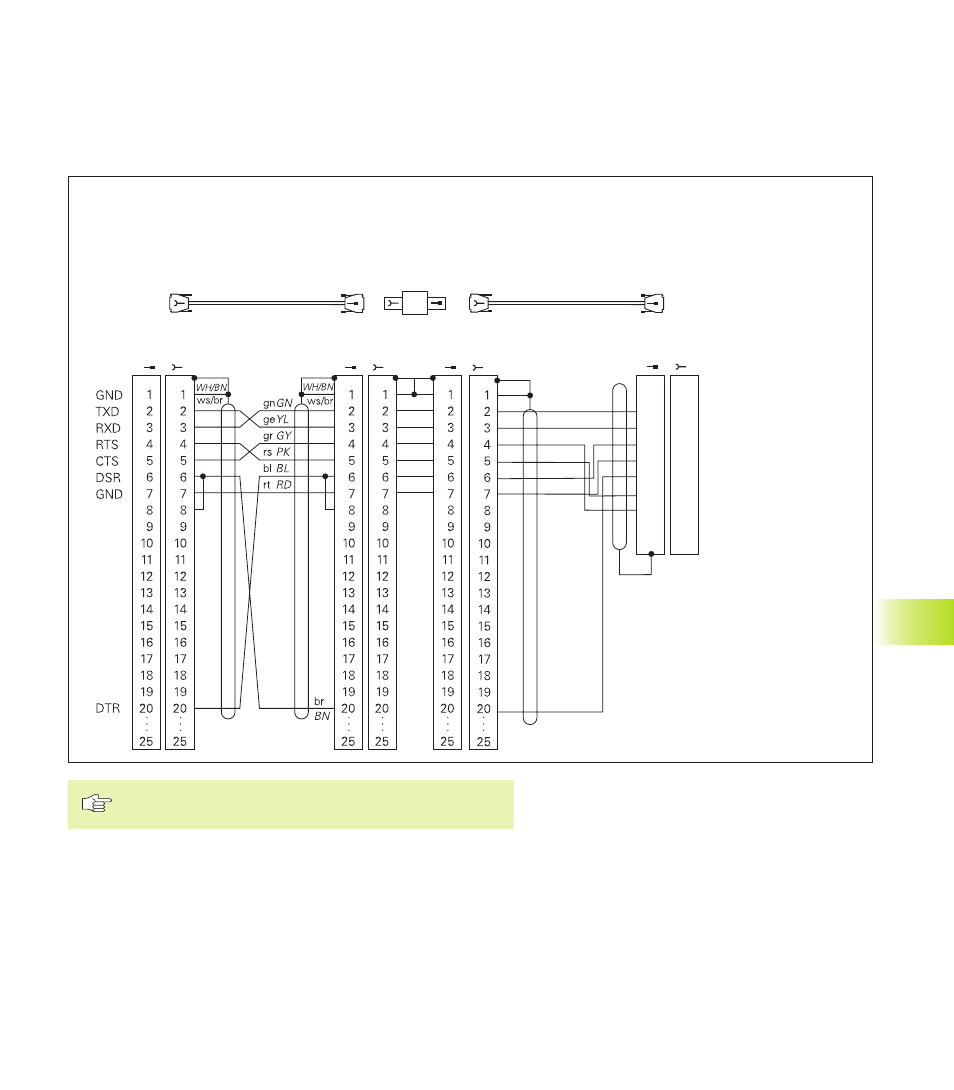

13.2 Piedinatura del connettore e cavo di
collegamento per l'interfaccia dati
Interfaccia V.24/RS-232-C
Apparecchi HEIDENHAIN
Le piedinature dei connettori sull’unità logica TNC (X21) e
sull’adattatore sono differenti.
Apparecchi periferici
La piedinatura del connettore dell'apparecchio periferico può differire
notevolmente dalla piedinatura del connettore sull'apparecchio
HEIDENHAIN.
Essa dipende dall'apparecchio e dal tipo di trasmissione. Per la
piedinatura del connettore e dell'adattatore vedere lo schema
sovrastante.
Apparecchi HEIDENHAIN
Apparecchio
periferico
p.es. FE
Cavo standard
HEIDENHAIN
3 m
Adattatore
V.24
Cavo di collegamento
HEIDENHAIN
max. 17 m
X21
TNC
Id.-Nr. 274 545 01 Id.-Nr. 286 998 .. Id.-Nr. 239 758 01
TXD
RXD
DSR
GND
DTR
CTS
RTS Transmit Data
Receive Data
Data Set Ready
Signal Ground
Data Terminal Ready
Clear To Send
Request To Send
1
2
3
4
5
6
7
8
9 1
2
3
4
5
6
7
8
9
ge
gn
rs
gr
br
rt
bl
YL
GN
PK
GY
BN
RD
BL
ws/br
WH/BN
