7 Programmazione: Funzioni ausiliarie 78
Il costruttore della macchina imposta in un parametro macchina per
ogni asse la distanza dell’origine della macchina dal punto zero della
riga di misura.
Comportamento standard
Il TNC riferisce le coordinate all’origine del pezzo (vedere
”Determinazione dell‘origine”).
Comportamento con M91 – Origine della macchina
Quando le coordinate nei blocchi di posizionamento devono riferirsi
all’origine della macchina, inserire in questi blocchi la funzione M91.
Il TNC visualizzerà i valori delle coordinate riferiti all‘origine della
macchina. Nell’indicazione di stato commutare la visualizzazione delle
coordinate su REF (vedere ”1.4 Visualizzazione di stato”).
Comportamento con M92 – Punto di riferimento della macchina
Oltre all’origine della macchina il Costruttore può definire
ancora un’altra posizione fissa rispetto alla macchina (punto
di riferimento della macchina).
A questo scopo il Costruttore della macchina imposterà per
ogni asse la distanza del punto di riferimento della
macchina dall’origine della stessa (vedere Manuale della
macchina).
Quando le coordinate nei blocchi di posizionamento devono riferirsi al
punto di riferimento della macchina, inserire in questi blocchi la
funzione M92.
Anche con M91 o M92 il TNC esegue eventuali correzioni
del raggio mentre non interviene sulla lunghezza
dell‘utensile.
Attivazione
M91 e M92 sono attive solo nei blocchi di programma, nei quali
vengono programmate.
M91 e M92 sono attive dall‘inizio del blocco.
Origine del pezzo

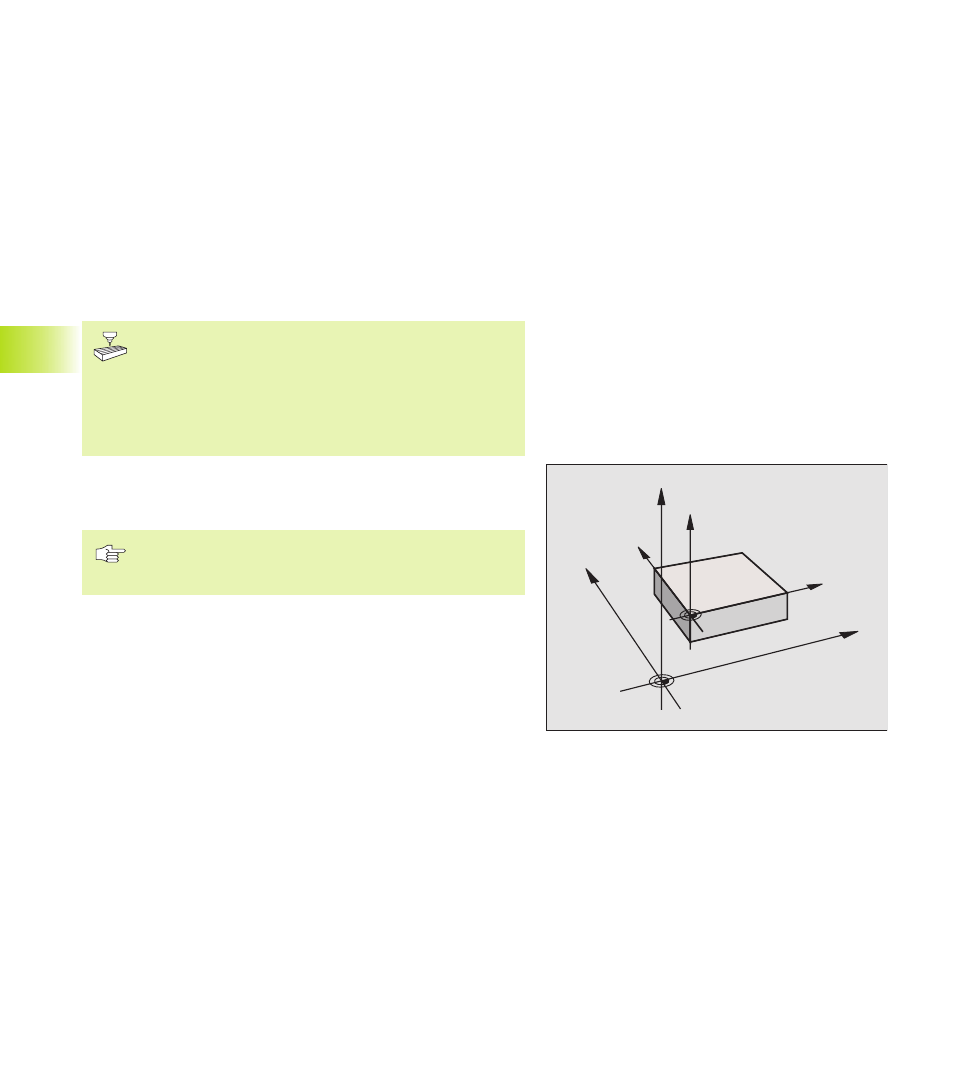

La figura a destra illustra i sistemi di coordinate con l’origine della
macchina e l’origine del pezzo.
Z
X
Y
Z
Y
X
M
7.3 Funzioni ausiliarie per la programmazione di coordinate
