Calibrazione del sistema di tastatura analogico

Il sistema di tastatura deve essere calibrato

alla messa in funzione

alla rottura del tastatore

alla sostituzione del tastatore

in caso di modifica dell’avanzamento di tastatura

in caso di irregolarità, p. es. a seguito di un riscaldamento della
macchina

Nella calibrazione il TNC rileva la lunghezza ”efficace” del tastatore e il
raggio ”efficace” della sfera di tastatura. Per la calibrazione del sistema
di tastatura 3D fissare sulla tavola della macchina un anello di
regolazione a spessore e raggio noti.

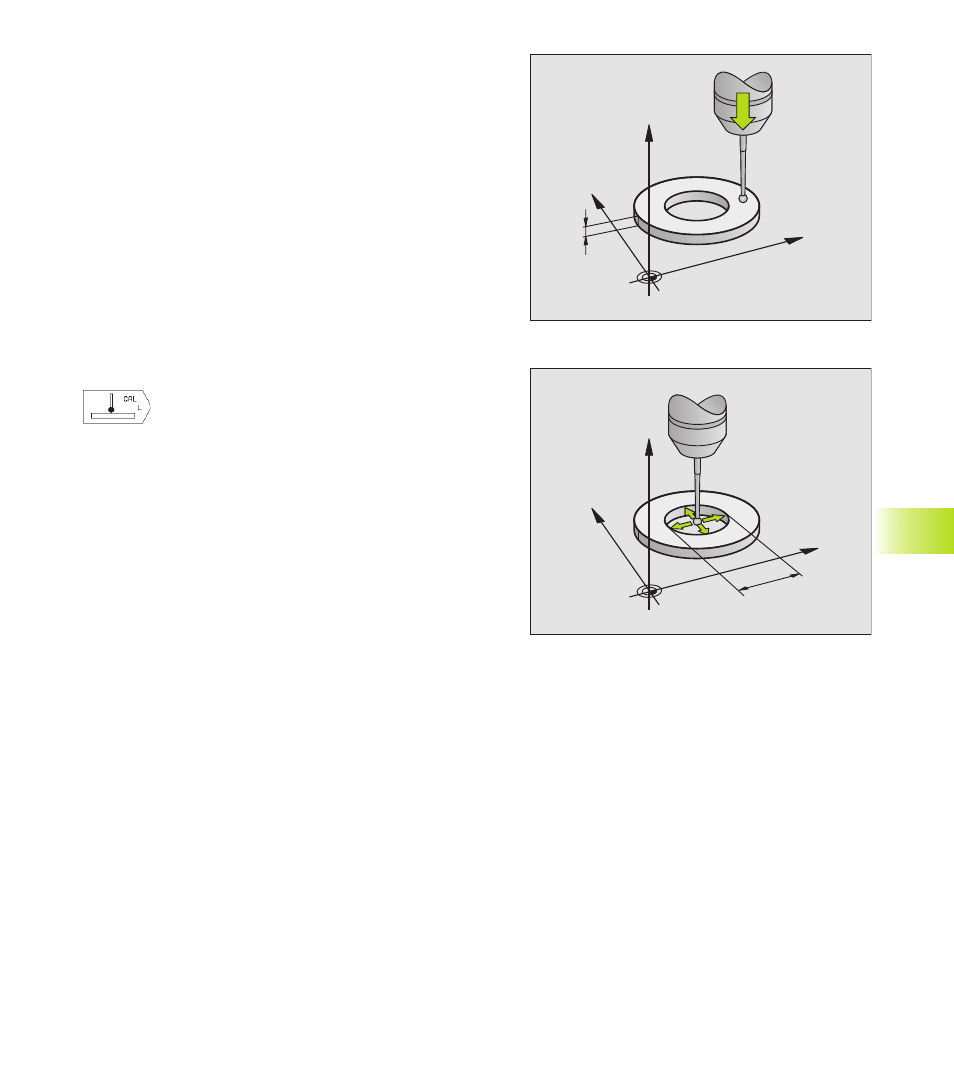

Calibrazione della lunghezza efficace

ú

Impostare l’origine nell‘asse del mandrino in modo da avere per
la tavola della macchina: Z=0.

ú

Selezione della funzione di calibrazione per la
lunghezza del tastatore: premere il softkey TOUCH
PROBE e CAL L. Il TNC visualizzerà una finestra di
menu con 4 campi di introduzione.

ú

Selezione dell'ASSE UTENSILE tramite softkey

ú

ORIGINE: introdurre lo spessore dell’anello di
regolazione

ú

I campi RAGGIO SFERA EFFICACE e LUNGHEZZA
EFFICACE non devono essere compilati

ú

Accostare il tastatore alla superficie dell’anello di
regolazione

ú

Ove necessario, modificare la direzione di
spostamento visualizzata: premere il relativo tasto
freccia

ú

Tastatura superficie: premere il tasto START NC

Calibrazione del raggio efficace e compensazione dell’offset
centrale del tastatore
Di norma l’asse del tastatore non coincide esattamente con l’asse del
mandrino. La funzione di calibrazione rileva questo offset tra l’asse del
tastatore e l’asse del mandrino e lo compensa in via matematica.

Con questa funzione il TNC ruota il sistema di tastatura 3D di 180°.
La rotazione viene attivata da una funzione ausiliaria che il Costruttore
della macchina definisce nel MP6160.
