62 6 Programmazione: Programmazione profili
6.3
Tr
aiet
to
rie – Coor
dinat
e car
tesiane

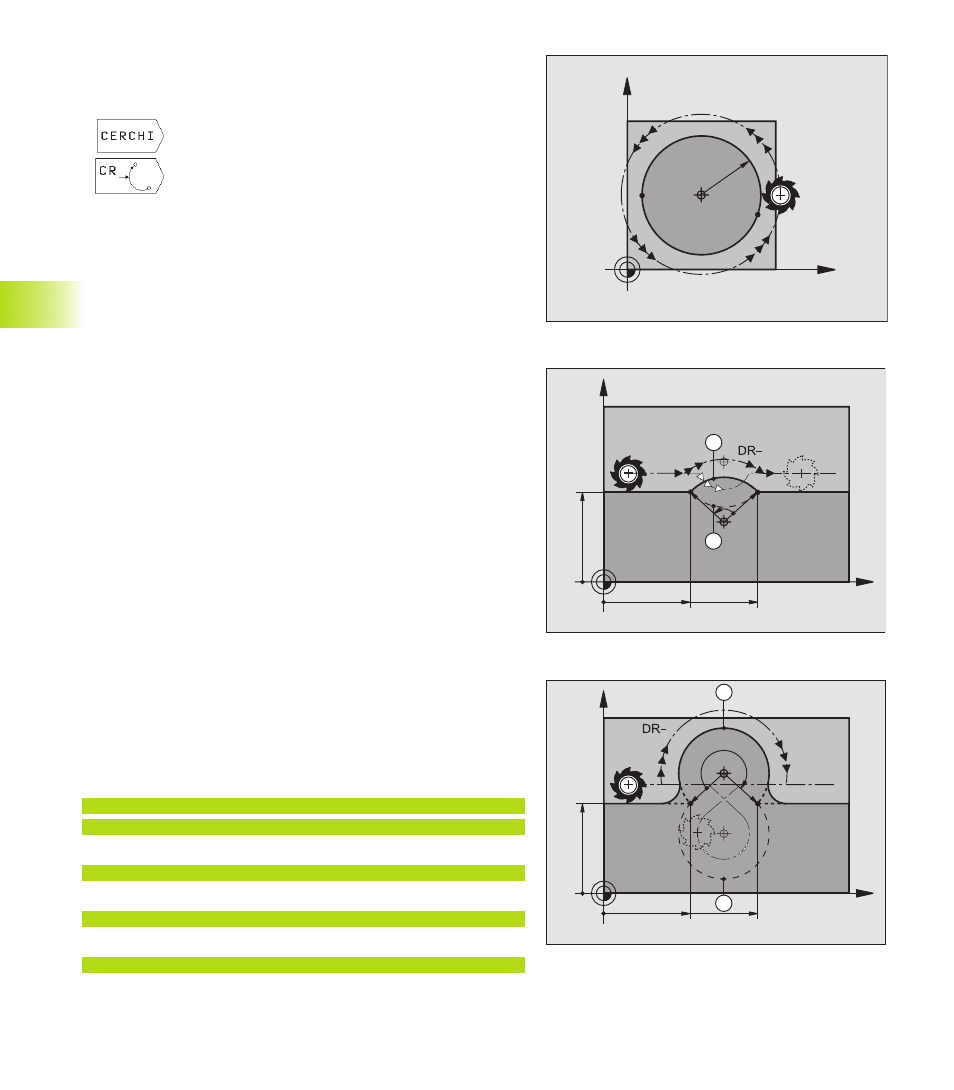

Traiettoria circolare CR con raggio prestabilito
L’utensile si sposta su una traiettoria circolare avente il raggio R.
ú Selezione funzioni di traiettoria circolare: premere il
softkey „CERCHI“ (2. livello softkey)
ú Inserire le COORDINATE del punto finale dell‘arco di
cerchio
ú RAGGIO R
Attenzione: Il segno definisce la grandezza dell’arco di
cerchio!
ú SENSO DI ROTAZIONE DR
Attenzione: Il segno definisce se la curvatura è
concava o convessa!
Ove necessario:
ú AVANZAMENTO F
ú FUNZIONE AUSILIARIA M
Cerchio pieno
Per un cerchio pieno programmare due blocchi CR consecutivi:
Il punto finale del primo semicerchio è contemporaneamente punto di
partenza del secondo semicerchio. Il punto finale del secondo
semicerchio è punto di partenza del primo. Vedere figura in alto a
destra.
Angolo al centro CCA e raggio dell’arco di cerchio R
Il punto di partenza e il punto finale sul profilo possono essere collegati
mediante quattro diversi archi di cerchio, aventi lo stesso raggio:
Arco di cerchio: CCA<180°
Raggio con segno positivo R>0
Arco di cerchio: CCA>180°
Raggio con segno negativo R<0
Tramite il senso di rotazione si definisce se l’arco di cerchio deve
essere curvato verso l’esterno (convesso) o verso l’interno (concavo):
Convesso: senso di rotazione DR– (con correzione del raggio RL)
Concavo: senso di rotazione DR+ (con correzione del raggio RL)
Esempi di blocchi NC
Vedere figure al centro e in basso a destra
10 L X+40 Y+40 RL F200 M3
11 CR X+70 Y+40 R+20 DR– (Arco 1)
op.
11 CR X+70 Y+40 R+20 DR+ (Arco 2)
op.
11 CR X+70 Y+40 R-20 DR- (Arco 3)
op.
11 CR X+70 Y+40 R-20 DR+ (Arco 4)
Tenere presente le avvertenze della pagina successiva!
X
Y
ZW
R R
40
40 70
1
2
DR+
X
Y
40
40 70
DR+
4
ZW
3
R R
X
Y
CC
S
1
=E
2
E
1
=S
2
R
