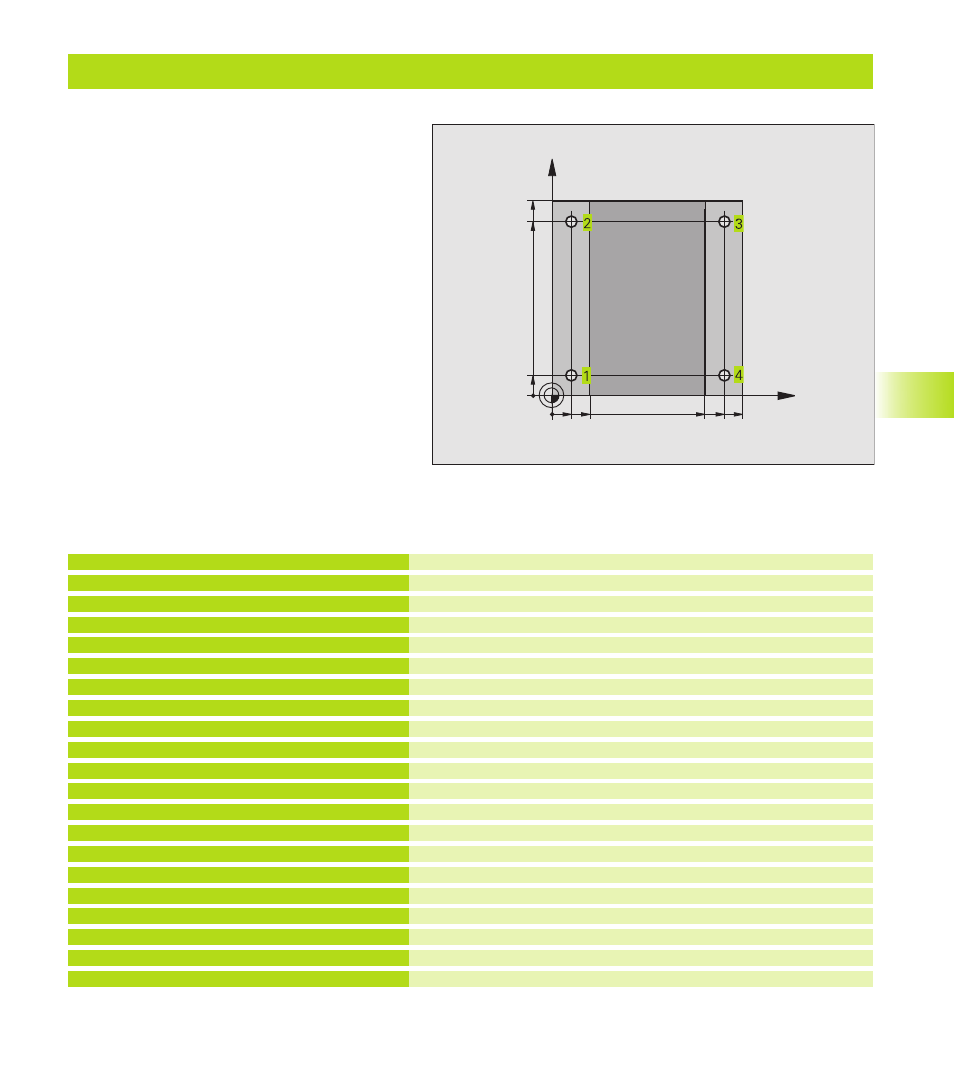

Esempio: Cicli di foratura
8.2 Cicli di foratura
X
Y
20
10
100
100
10
90
90 80
Definizione pezzo grezzo
Definizione utensile
Chiamata utensile
Disimpegno utensile
Definizione ciclo
Distanza di sicurezza
Profondità
Avanzamento foratura
Incremento
Tempo attesa sopra
Coordinata superficie
2ª distanza di sicurezza
Posizionamento sul foro 1, mandrino ON
Chiamata ciclo
Posizionamento sul foro 2, chiamata ciclo
Posizionamento sul foro 3, chiamata ciclo
Posizionamento sul foro 4, chiamata ciclo
Disimpegnare l'utensile, fine del programma
0 BEGIN PGM 200 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+3
4 TOOL CALL 1 Z S4500
5 L Z+250 R0 F MAX
6 CYCL DEF 200 FORATURA
Q200=2
Q201=-15
Q206=250
Q202=5
Q210=0
Q203=-10
Q204=20
7 L X+10 Y+10 R0 F MAX M3
8 CYCL CALL
9 L Y+90 R0 F MAX M99
10 L X+90 R0 F MAX M99
11 L Y+10 R0 F MAX M99
12 L Z+250 R0 F MAX M2
13 END PGM 200 MM
