72 6 Programmazione: Programmazione profili
6.4 T
raiet
to
rie – Coor
dinat
e polar
i
Y
X
Z
25
40
5
270°
R3
CC

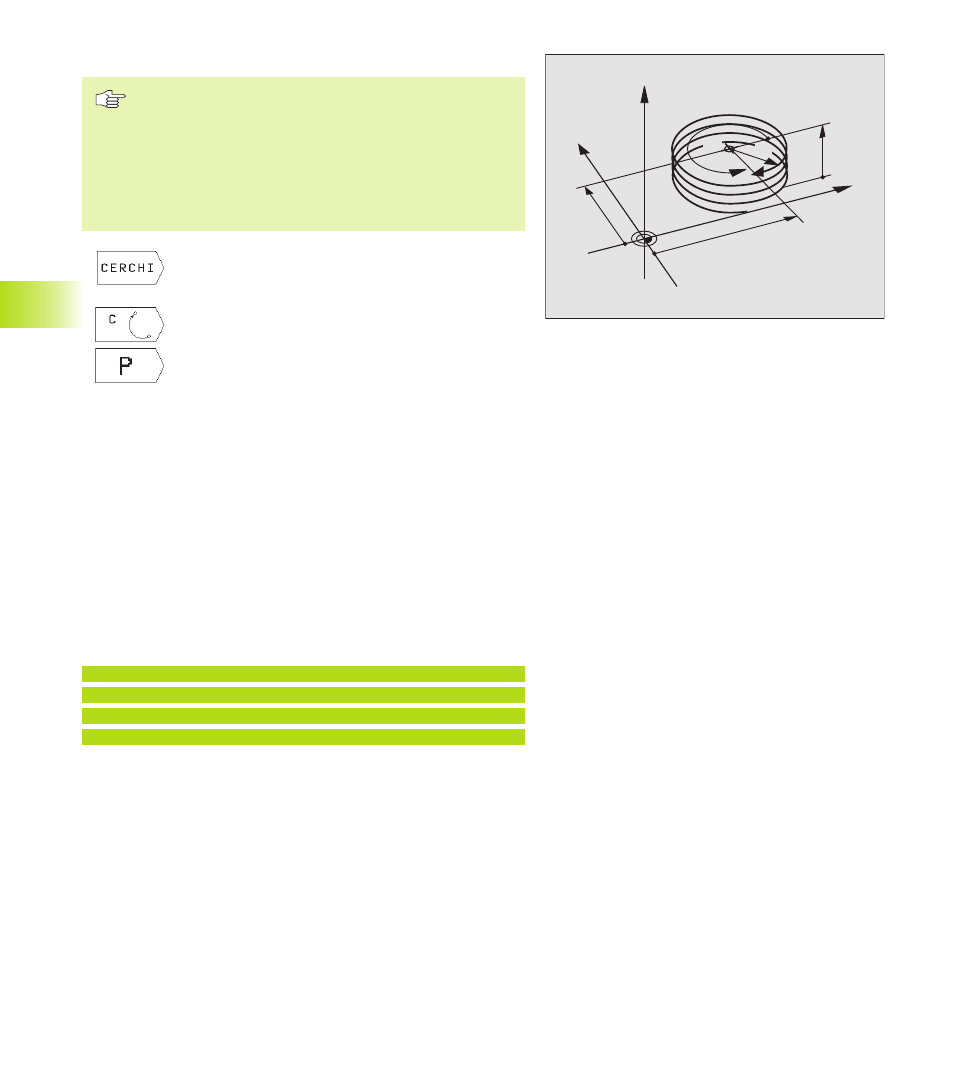

Programmazione di una traiettoria elicoidale
Inserire per la direzione di rotazione DR e l’angolo totale
incrementale IPA con lo stesso segno, altrimenti l’utensile
potrebbe muoversi su una traiettoria errata.
Per l’angolo totale IPA può essere inserito un valore tra
–5400° e +5400°. Se la filettatura ha più di 15 filetti,
programmare la traiettoria elicoidale con una ripetizione di
blocchi di programma.
(Vedere “ 9.3 Ripetizioni di blocchi di programma“)
ú Selezione funzioni traiettorie circolari: premere il
softkey „CERCHI“
ú Selezione traiettoria circolare C: premere il softkey C
ú Selezione inserimento in coordinate polari:
premere il softkey P (2. livello softkey)
ú COORDINATE POLARI ANGOLO: Inserire in modo
incrementale l’angolo totale che l’utensile percorre
sulla traiettoria elicoidale. Dopo l’inserimento
dell’angolo selezionare l’asse utensile con un
softkey di selezione assi.
ú Inserire in modo incrementale la COORDINATA per
l’altezza della traiettoria elicoidale
ú Senso di rotazione DR
Traiettoria elicoidale in senso orario: DR–
Traiettoria elicoidale in senso antiorario: DR+
ú CORREZIONE RAGGIO RL/RR/R0
Inserire la correzione del raggio come specificato
nella tabella
Esempi di blocchi NC
12 CC X+40 Y+25
13 Z+0 F100 M3
14 LP PR+3 PA+270
15 CP IPA–1800 IZ+5 DR– RL F50
