8.6 Cicli per la conversione delle coordinate

Y

X

Z

Y

X

Z

Y

X

Z

LAVORAZIONE SPECULARE (Ciclo 8)

Con questo ciclo il TNC consente l’esecuzione speculare di una

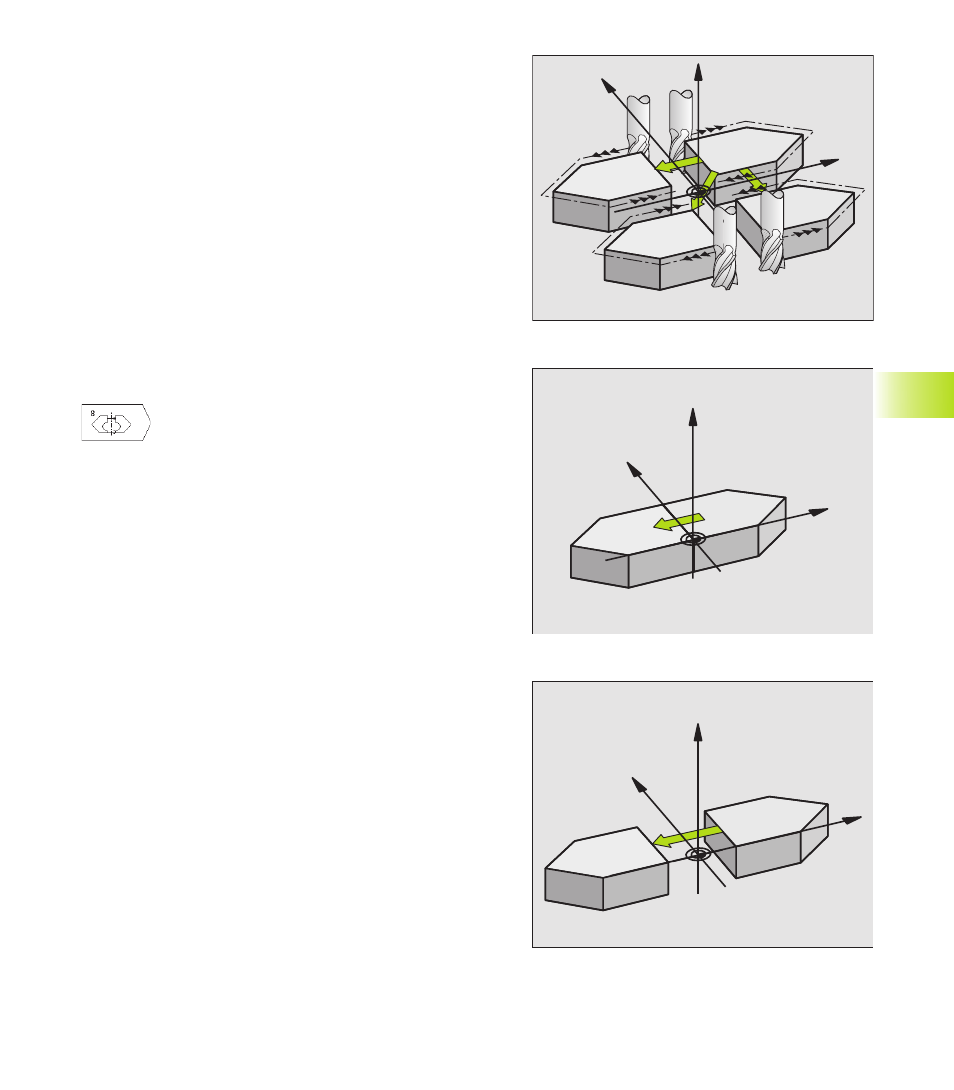

lavorazione nel piano di lavoro. Vedere figura in alto a destra.

Attivazione
La specularità si attiva con la sua definizione nel programma.
Essa è attiva anche nel modo operativo INTRODUZIONE
MANUALE DATI. Il TNC visualizza gli assi di specularità attivi
nell’indicazione di stato supplementare.

Ribaltando un solo asse cambia il senso di rotazione dell’utensile.
Questo non vale per i cicli di lavorazione

Ribaltando due assi, il senso di rotazione rimane invariato

Il risultato del ribaltamento dipende dalla posizione dell’origine

Origine sul profilo da ribaltare: l’elemento verrà ribaltato diret-
tamente intorno all’origine, vedere figura in centro a destra

L’origine si trova all’esterno del profilo da ribaltare: l’elemento
verrà anche spostato; vedere figura in basso a destra

ú

ASSE SPECULARE?: inserire l’asse da ribaltare.
L’asse del mandrino non può essere ribaltato

Annullamento dello spostamento
Riprogrammare il ciclo SPECULARITA’ inserendo NO ENT.
