8 Programmazione: Cicli 126

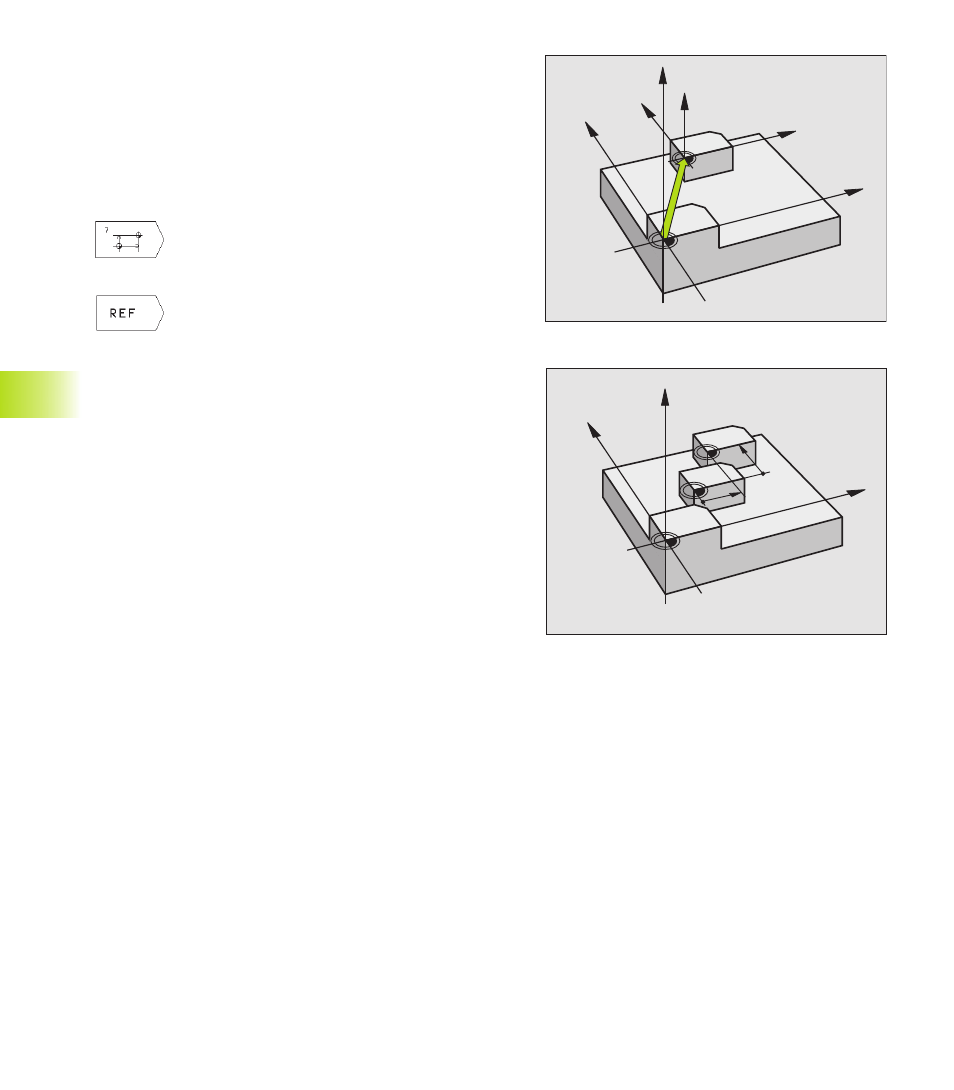

Spostamento dell'ORIGINE (Ciclo 7)
Con lo SPOSTAMENTO DELL’ORIGINE è possibile ripetere una
lavorazione in un punto qualsiasi del pezzo.
Attivazione
Dopo una definizione del ciclo SPOSTAMENTO DELL’ORIGINE, tutte
le quote di coordinate si riferiscono all’origine nuova. Lo
spostamento dei singoli assi viene visualizzato nell’indicazione di
stato supplementare.
ú SPOSTAMENTO: inserire le coordinate della nuova
origine. Le quote assolute si riferiscono all’origine
del pezzo precedentemente definita
nell’impostazione della stessa.
ú REF: Premendo il softkey REF (2. livello softkey)
l'origine programmata si riferisce all'origine della
macchina. In questo caso il TNC identifica il
primo blocco del ciclo con REF
Annullamento dello spostamento
Un’istruzione di spostamento dell’origine con i valori di
coordinate X=0, Y=0 e Z=0 annulla lo spostamento
dell’origine.
Visualizzazioni di stato
Quando le origini si riferiscono all'origine della macchina,
■ l'indicazione di posizione si riferisce all'origine attiva (spostata)
■ l'origine indicata nella visualizzazione di stato supplementare si
riferisce all'origine della macchina, con considerazione
contemporanea da parte del TNC del punto di riferimento
impostato manualmente.
8.6 Cicli per la conversione delle coordinate
Z
Z
X
X
Y
Y
Z
X
Y
IX
IY
