11 Sistemi di tastatura 3D 162

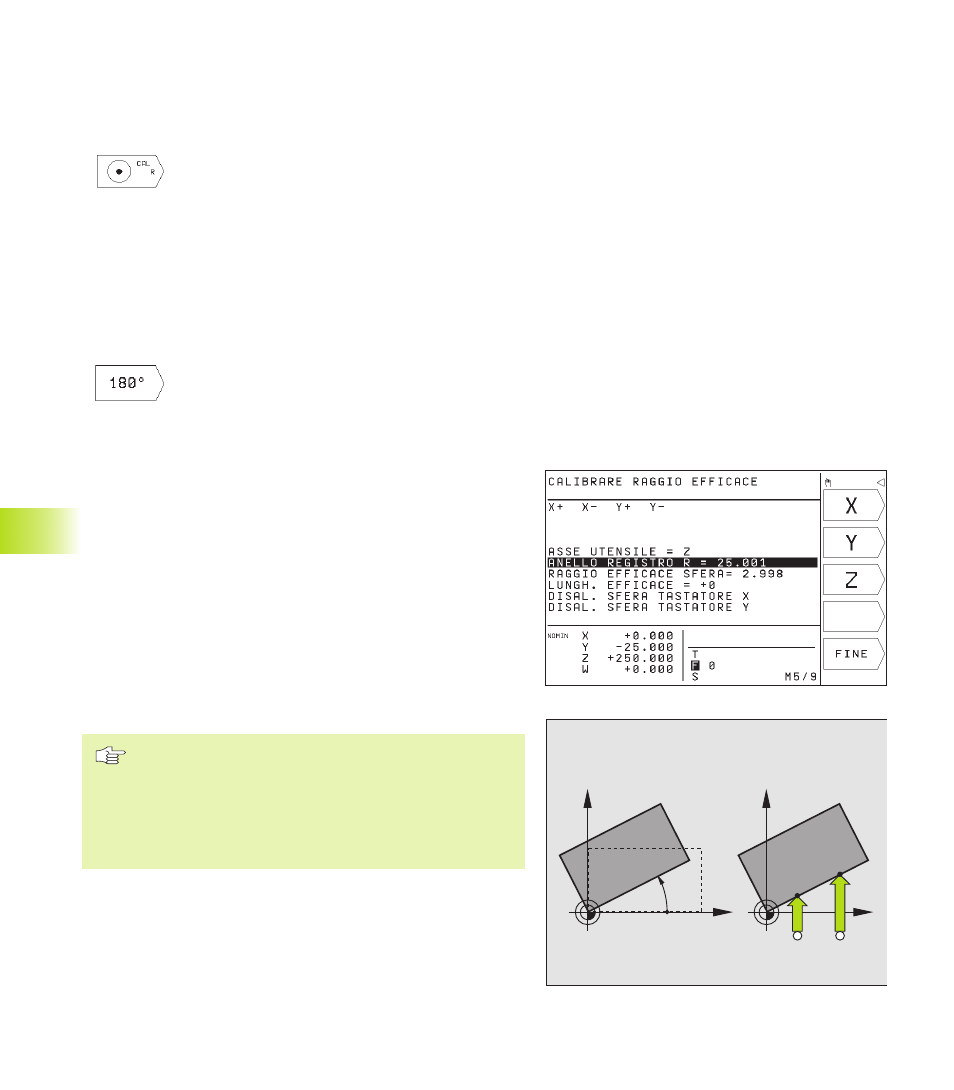

La misurazione dell’offset centrale del tastatore potrà essere
eseguita dopo la calibrazione del raggio efficace della sfera di
tastatura.
ú Posizionare la sfera di tastatura nel FUNZIONAMENTO MANUALE
nel foro dell‘anello di regolazione
ú Selezione della funzione di calibrazione per il raggio
della sfera di tastatura e l’offset del tastatore: premere
il softkey CAL R
ú Selezionare l’ASSE UTENSILE, introdurre il raggio
dell’anello di regolazione
ú Tastatura: premere quattro volte il tasto START NC.
Il sistema di tastatura 3D tasterà una posizione in
ogni direzione assiale e ne calcolerà il raggio
efficace della sfera di tastatura
ú Se si desidera terminare la funzione di calibrazione
premere il softkey END
ú Determinazione dell’offset centrale della sfera di
tastatura: premere il softkey ”180°”. Il TNC ruota il
tastatore di 180°
ú Tastatura: premere quattro volte il tasto START NC.
Il sistema di tastatura 3D tasta una posizione del
foro in ogni direzione assiale, determinando l’offset
centrale del tastatore
Visualizzazione dei valori di calibrazione
Il TNC memorizza la lunghezza efficace, il raggio efficace e l’offset
centrale della tastatura, tenendoli in conto nei successivi impieghi del
sistema di tastatura 3D. Per visualizzare i valori memorizzati premere
CAL L e CAL R.
Compensazione posizione obliqua del pezzo
Un serraggio obliquo del pezzo viene compensato dal TNC su base
matematica mediante una ”rotazione base”.
A tale scopo il TNC imposta per l’angolo di rotazione l’angolo che una
superficie del pezzo deve formare con l’asse di riferimento dell’angolo
del piano di lavoro. Vedere figura in basso a destra.
Selezionare la direzione di tastatura per la misurazione
della posizione obliqua del pezzo sempre
perpendicolarmente all’asse di riferimento dell’angolo.
Per il calcolo corretto della rotazione base nell’esecuzione
del programma occorre programmare nel primo blocco di
spostamento sempre entrambe le coordinate del piano di
lavoro.
X
Y
PA
X
Y
A B
