167 HEIDENHAIN TNC 310
ú Posizionare il tastatore vicino al secondo punto da
tastare B
ú Selezionare la direzione di tastatura con i softkey:
stesso asse, ma direzione opposta rispetto alla prima
tastatura.
ú Tastatura: premere il tasto START NC
Nel campo di visualizzazione ORIGINE comparirà la distanza tra i due
punti sul l’asse di coordinata
RESET dell’indicazione di posizione sui valori prima della
misurazione della lunghezza
ú Selezione della funzione di tastatura: premere il softkey TASTARE
POS
ú Ritastare il primo punto tastato
ú Impostare l‘ORIGINE sul valore annotato
ú Interruzione del dialogo: premere il tasto END .
Misurazione di angoli
I sistemi di tastatura 3D consentono anche la determinazione di angoli
nel piano di lavoro. Si misura
■ l’angolo tra l’asse di riferimento dell’angolo e un bordo del pezzo
oppure
■ l’angolo tra due bordi
L’angolo misurato verrà visualizzato con un valore massimo di 90°.
Determinazione dell’angolo tra l’asse di riferimento dell’angolo e
un bordo del pezzo

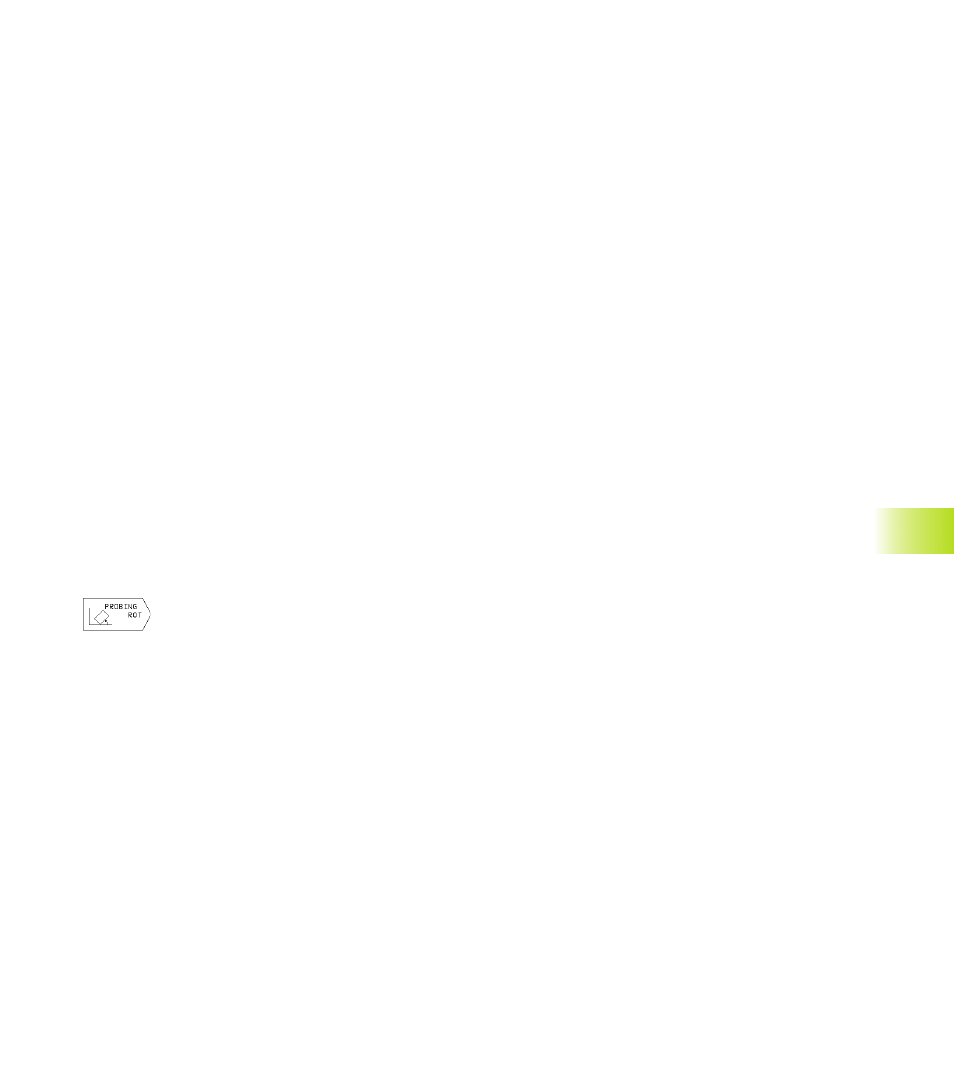

ú Selezione della funzione di tastatura: premere il
softkey PROBING ROT
ú ANGOLO DI ROTAZIONE: annotare l’ANGOLO DI
ROTAZIONE visualizzato se la rotazione base
effettuata deve essere ripristinata in un secondo
momento.
ú Effettuare una rotazione base rispetto al lato da
confrontare (v. ”Compensazione posizione obliqua del
pezzo”)
ú Con il softkey PROBING ROT chiamare la
visualizzazione dell’angolo tra l’asse di riferimento
dell’angolo e il bordo del pezzo quale ANGOLO DI
ROTAZIONE.
ú Per disattivare la rotazione base o ripristinare la
rotazione base originale:
ú Impostare l’ANGOLO DI ROTAZIONE sul valore
annotato
