43 HEIDENHAIN TNC 310
5.2 Dati utensile
Di norma si programmano le coordinate delle traiettorie nel modo in cui
il pezzo viene quotato nel disegno. Affinché il TNC possa calcolare la
traiettoria del centro dell'utensile, quindi effettuare una correzione
dell'utensile, occorre inserire la lunghezza e il raggio per ogni singolo
utensile.
I dati utensile possono essere inseriti con la funzione TOOL DEF
direttamente nel programma e/o separatamente in tabelle utensili.
Durante l’esecuzione del programma il TNC tiene conto di tutti i dati
inseriti.
Numero utensile
Ogni utensile viene identificato da un numero tra 0 e 254. Lavorando
con tabelle utensili si possono assegnare, nell'ambito della tabella, i
numeri tra 0 e 99.
L’utensile con il numero 0 viene identificato quale ”utensile zero” con
lunghezza L=0 e raggio R=0. Anche nelle tabelle utensili dovrebbe
essere definito con L=0 e R=0.

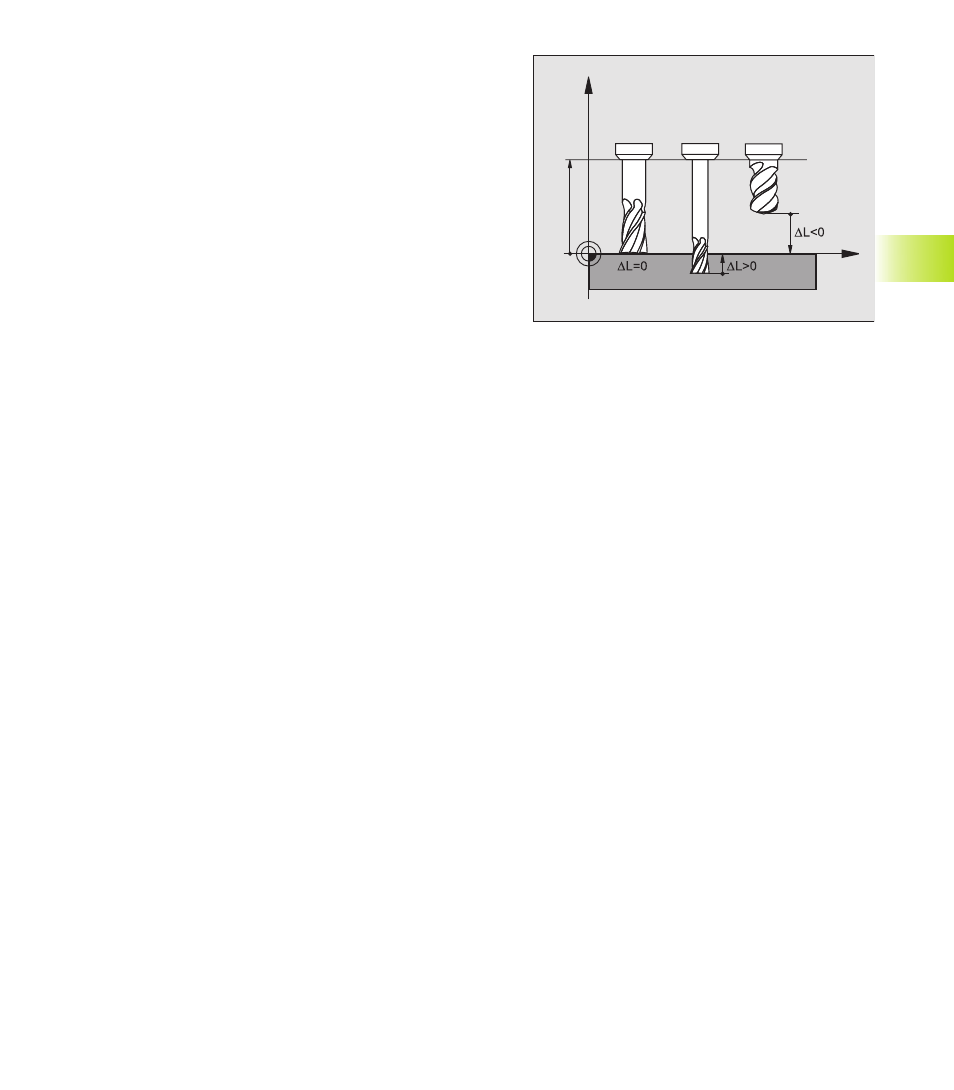

Lunghezza L dell’utensile
La lunghezza L dell’utensile può essere determinata in due modi:
1 La lunghezza L è la differenza tra la lunghezza dell’utensile e la
lunghezza dell’utensile L
0
.
Segni:
■ L’utensile è più lungo dell’utensile zero: L>L
0
■ L’utensile è più corto dell’utensile zero: L<L
0
Determinazione della lunghezza:
ú Portare l’utensile zero sulla posizione di riferimento nell’asse
utensile (p.es. superficie pezzo Z=0)
ú Impostare la visualizzazione dell’asse utensile a zero
(impostazione del punto di riferimento)
ú Cambiare l’utensile
ú Portare l’utensile sulla stessa posizione di riferimento
dell’utensile zero
ú Viene visualizzato nell’asse utensile la differenza di lunghezza tra
l’utensile e l’utensile zero
ú Memorizzare il valore nel blocco TOOL DEF o nella tabella
utensili, premendo il softkey ”POSIZIONE ATTUALE”
2 Determinando la lunghezza L con un dispositivo di presetting,
introdurre il valore determinato direttamente nella definizione
dell’utensile TOOL DEF.
5.2 Dati utensile
Z
X
L
0
