48 5 Programmazione: Utensili

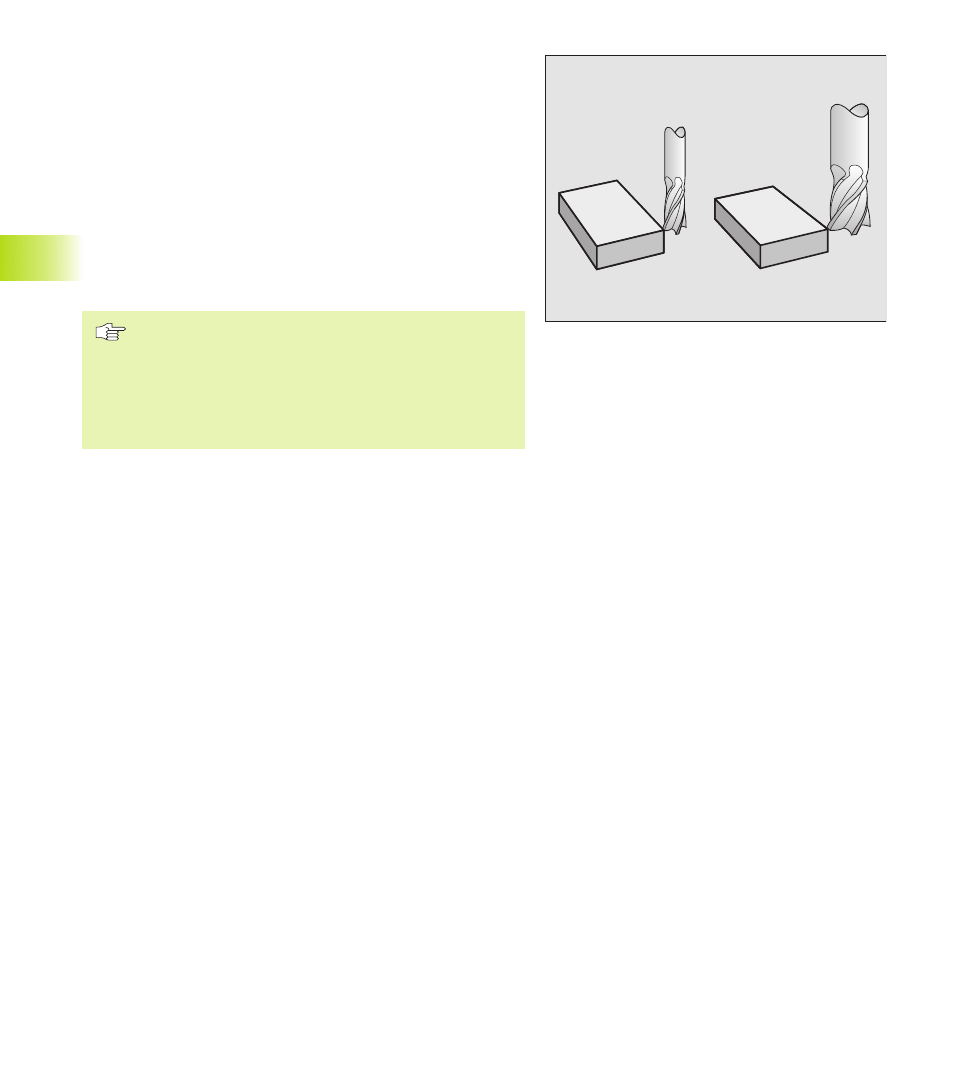

5.3 Correzione dell’utensile
Il TNC corregge la traiettoria dell’utensile sull’asse del mandrino del
valore di correzione per la lunghezza utensile e nel piano di lavoro per il
raggio dell’utensile.
Se il programma di lavorazione viene generato direttamente sul TNC,
la correzione del raggio dell’utensile è attiva solo nel piano di lavoro.
Correzione lunghezza dell'utensile
Il valore di correzione per la lunghezza si attiva automaticamente
quando un utensile viene chiamato e spostato nell’asse del mandrino.
La correzione verrà disattivata alla chiamata di un utensile con
lunghezza L=0
Disattivando una correzione di lunghezza con valore
positivo con TOOL CALL 0 la distanza tra utensile e pezzo
si riduce.
Dopo una chiamata utensile TOOL CALL la traiettoria
programmata dell’utensile nell’asse del mandrino varia per
la lunghezza della differenza tra l’utensile vecchio e
l’utensile nuovo.
Per la correzione della lunghezza il TNC tiene conto dei valori delta del
blocco TOOL CALL
Valore di correzione = L + DL
TOOL CALL
con
L Lunghezza utensile L dal blocco TOOL DEF o dalla
tabella utensili.
DL
TOOL CALL
Sovradimensione della lunghezza DL dal blocco TOOL
CALL (non viene calcolata nell’indicazione di posizione)
Correzione del raggio dell’utensile
Il blocco di programma per la traiettoria utensile contiene:
■ RL o RR per la correzione del raggio
■ R+ o R–, per la correzione del raggio nelle traiettorie parassiali
■ R0, quando non è richiesta alcuna correzione del raggio
La correzione del raggio si attiva quando un utensile viene chiamato e
spostato nel piano di lavoro con RL o RR. La correzione viene
disattivata da R0 programmato in un blocco di posizionamento.
