8 Programmazione: Cicli 124

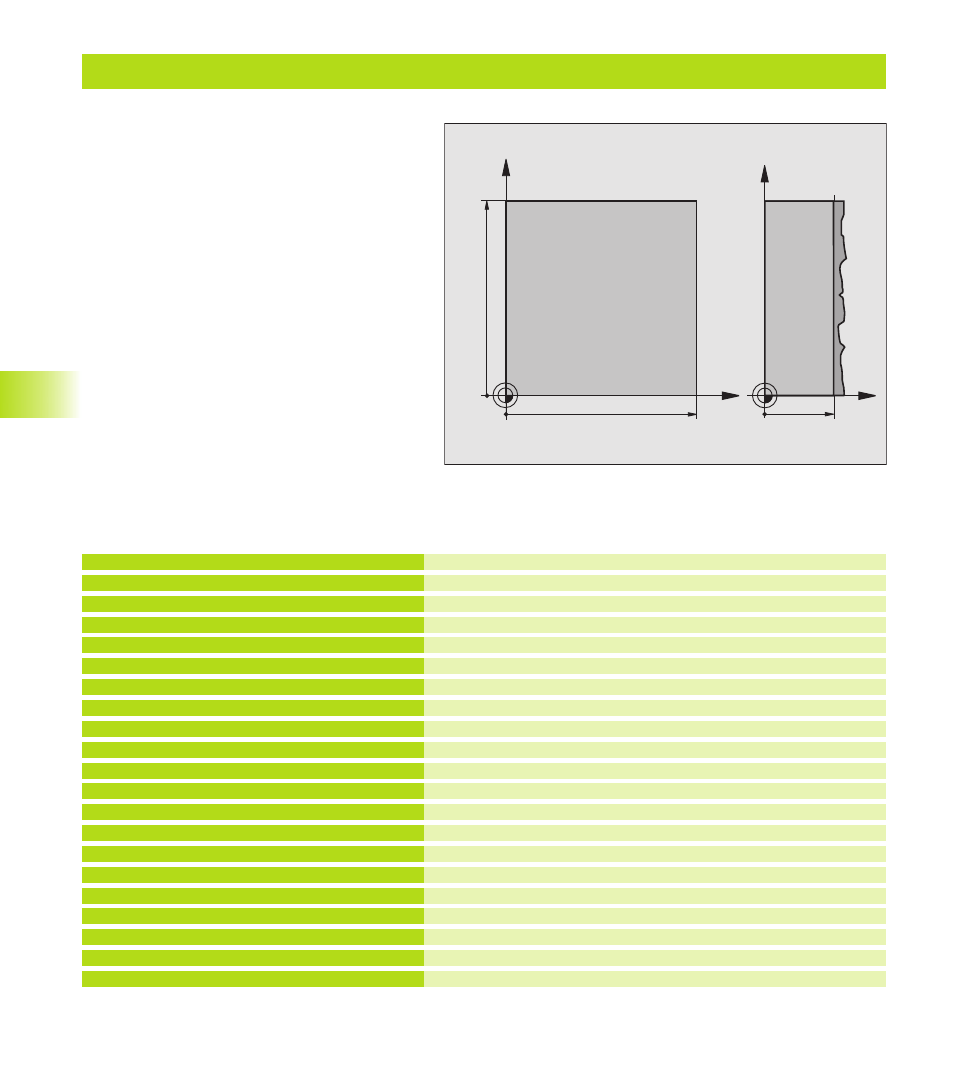

Esempio: Spianatura
Definizione pezzo grezzo
Definizione utensile
Chiamata utensile
Disimpegno utensile
Definizione del ciclo ”Spianatura”
Punto di partenza asse X
Punto di partenza asse Y
Punto di partenza asse Z
Lunghezza 1. lato
Lunghezza 2. lato
Numero di tagli
Avanzamento accostamento in profondità
Avanzamento di fresatura
Avanzamento accostamento trasversale
DISTANZA DI SICUREZZA
Preposizionamento vicino al punto di partenza
Chiamata ciclo
Disimpegnare l'utensile, fine del programma
0 BEGIN PGM 230 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z+0
2 BLK FORM 0.2 X+100 Y+100 Z+40
3 TOOL DEF 1 L+0 R+5
4 TOOL CALL 1 Z S3500
5 L Z+250 R0 F MAX
6 CYCL DEF 230 SPIANATURA
Q225=+0
Q226=+0
Q227=+35
Q218=100
Q219=100
Q240=25
Q206=250
Q207=400
Q209=150
Q200=2
7
L X-25 Y+0 R0 F MAX M3
8 CYCL CALL
9 L Z+250 R0 F MAX M2
10 END PGM 230 MM
8.5 Cicli di spianatura
X
Y
100
100
Z
Y
35
