79 HEIDENHAIN TNC 310
7.4 Funzioni ausiliarie per traiettorie

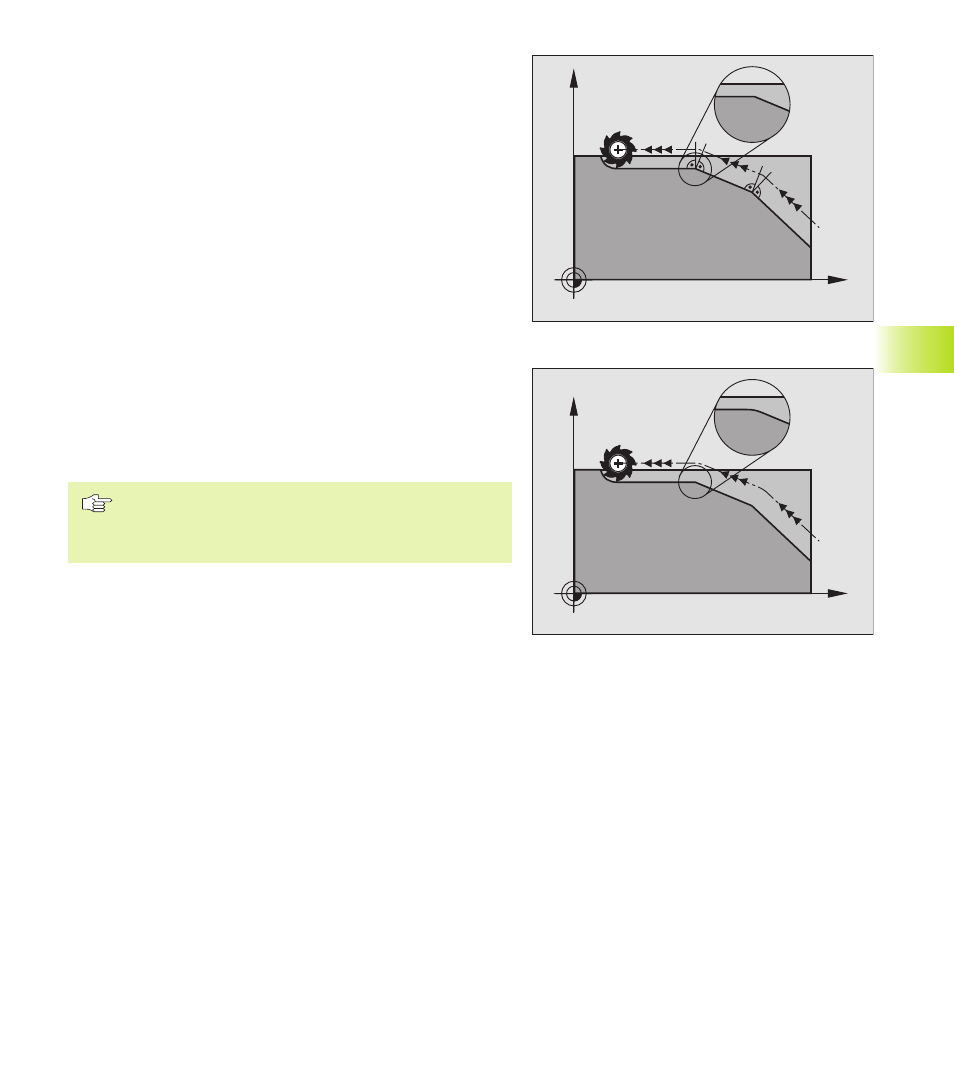

Smussatura spigoli: M90
Comportamento standard
Nei blocchi di posizionamento senza correzione del raggio il TNC
ferma l’utensile brevemente in corrispondenza di spigoli (arresto di
precisione).
Nei blocchi di programma con correzione del raggio (RR/RL) il TNC
aggiunge automaticamente un cerchio di raccordo in corrispondenza di
spigoli esterni.
Comportamento con M90
Con questa funzione l’utensile procede a velocità costante sui raccordi
a spigolo: gli spigoli vengono smussati e la superficie del pezzo diventa
più liscia. Inoltre si riduce il tempo di lavorazione. Vedere figura in
centro a destra.
Esempio di applicazione: superfici composte da piccoli tratti di rette.
Attivazione
M90 è attiva solo nel blocco di programma, nel quale viene
programmata.
M90 è attiva dall’inizio del blocco. Deve essere selezionato il modo
operativo ”Errore di inseguimento”.
Indipendentemente da M90 si può definire nel MP7460 un
valore limite per lo spostamento dell'utensile a velocità
costante (nella modalità con errore di inseguimento e
preimpostazione della velocità).
X
Y
X
Y
