8 Programmazione: Cicli

94

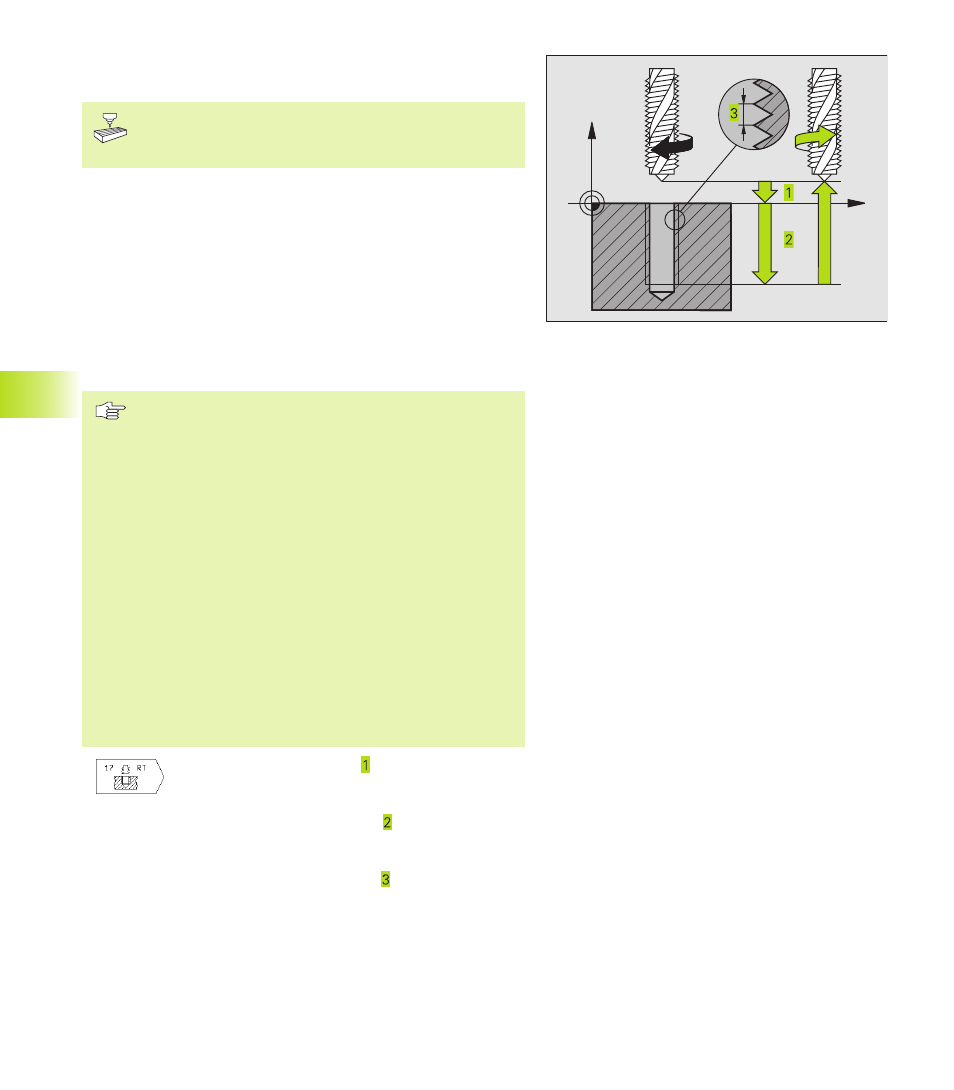

MASCHIATURA senza compensatore utensile
GS (ciclo 17)

La macchina e il TNC devono essere predisposti dal
costruttore per la maschiatura senza compensatore
utensile.

Il TNC esegue la maschiatura senza compensatore utensile, in
uno o più passi di lavorazione.

Vantaggi rispetto al ciclo maschiatura con compensatore
utensile:

Maggiore velocità di lavorazione

Possibilità di ripetere la lavorazione sullo stesso filetto, perché alla
chiamata del ciclo il mandrino si orienta sulla posizione di 0° (in
funzione del parametro macchina 7160)

Maggiore campo di spostamento dell‘asse del mandrino per la
mancanza del compensatore

Da osservare:

Programmare un’istruzione di posizionamento sul punto
di partenza (centro del foro) del piano di lavoro con
CORREZIONE DEL RAGGIO R0

Programmare un‘istruzione di posizionamento sul punto
di partenza nell‘asse del mandrino (DISTANZA DI
SICUREZZA sopra la superficie del pezzo)

Il segno del parametro PROFONDITA’ FORATURA
definisce la direzione della lavorazione.

Il TNC calcola l’avanzamento in funzione del numero di
giri. Azionando la manopola del potenziometro di
regolazione del numero di giri durante la maschiatura, il
TNC adatta l’avanzamento automaticamente

La manopola del potenziometro di regolazione
dell’avanzamento è disattivata

Alla fine del ciclo il mandrino si arresta. Riavviare il
mandrino con M3 (o M4) prima della lavorazione
successiva.

ú

DISTANZA DI SICUREZZA (incrementale):
distanza tra la punta dell‘utensile (pos. di partenza)
e la superficie del pezzo

ú

PROFONDITA’ DI FORATURA (incrementale):
distanza tra la superficie del pezzo (inizio della
filettatura) e l’estremità della filettatura

ú

PASSO DELLA FILETTATURA :
Il segno definisce se si tratta di una filettatura
destrorsa o sinistrorsa:
+ = filettatura destrorsa
= filettatura sinistrorsa

8.2 Cicli di foratura

X

Z
