111 HEIDENHAIN TNC 310
8.3 Cicli per la fresatura di tasche, isole e scanalature

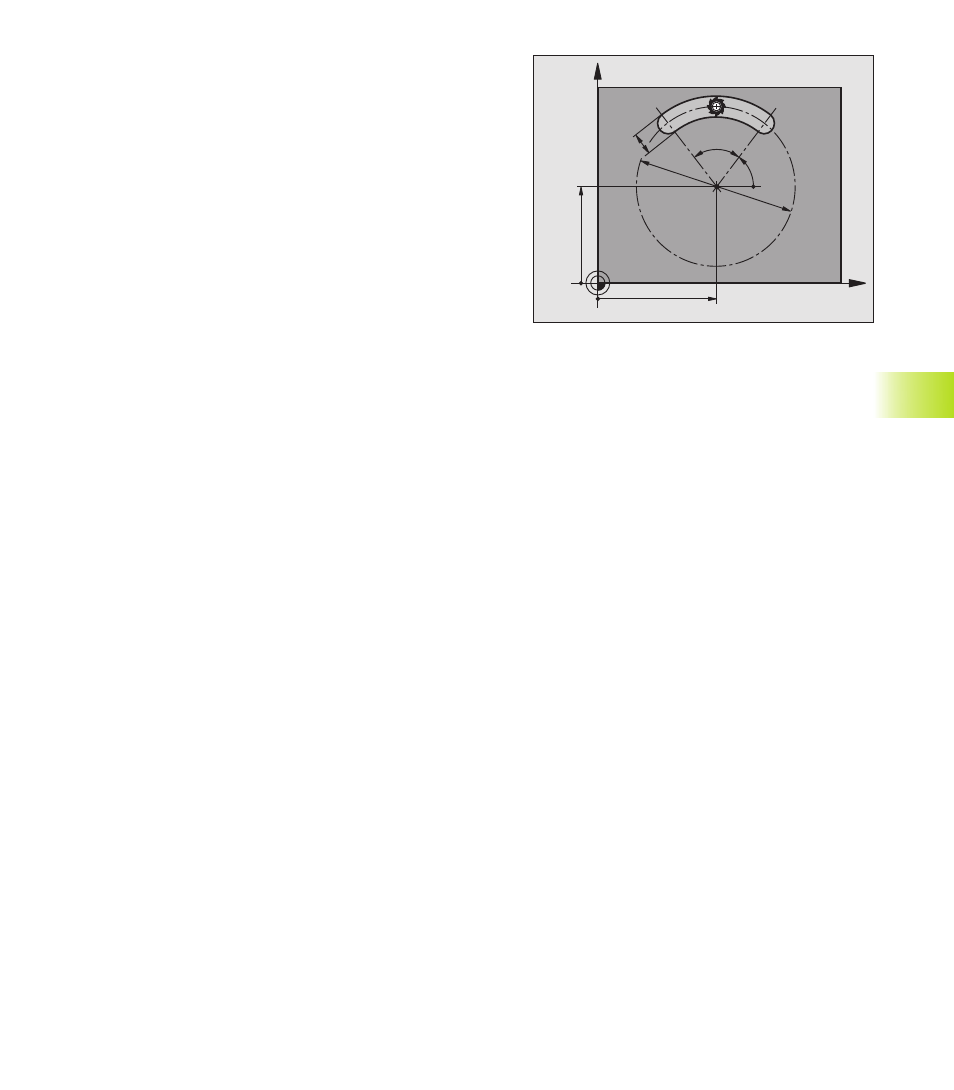

X
Y
Q217
Q216
Q248
Q245
Q219
Q244
ú PROFONDITA’ DI ACCOSTAMENTO Q202
(incrementale): quota di cui l’utensile viene
accostato complessivamente con un moto alternato
nell’asse del mandrino
ú AMBITO DI LAVORAZIONE (0/1/2) Q215: definizione
dell'ambito di lavorazione:
0: Sgrossatura e finitura
1: Solo sgrossatura
2: Solo finitura
ú COORD. SUPERFICIE DEL PEZZO Q203 (assoluto):
coordinata della superficie del pezzo
ú 2. DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata Z che esclude una collisione tra
l’utensile e il pezzo (il dispositivo di serraggio)
ú CENTRO 1. ASSE Q216 (assoluto): centro della
scanalatura nell’asse principale nel piano di lavoro
ú CENTRO 2. ASSE Q217 (assoluto): centro della
scanalatura nell’asse secondario del piano di lavoro
ú DIAMETRO RETICOLO Q244: inserire il diametro del
cerchio primitivo
ú LUNGHEZZA 2. LATO Q219: inserire la larghezza della
scanalatura; se la larghezza è uguale al diametro
dell’utensile, il TNC esegue solo la sgrossatura
(fresatura di asole)
ú ANGOLO INIZIALE Q245 (assoluto): inserire l’angolo
polare del punto di partenza
ú ANGOLO DI APERTURA DELLA SCANALATURA Q248
(incrementale): inserire l’angolo di apertura della
scanalatura
