35 HEIDENHAIN TNC 310

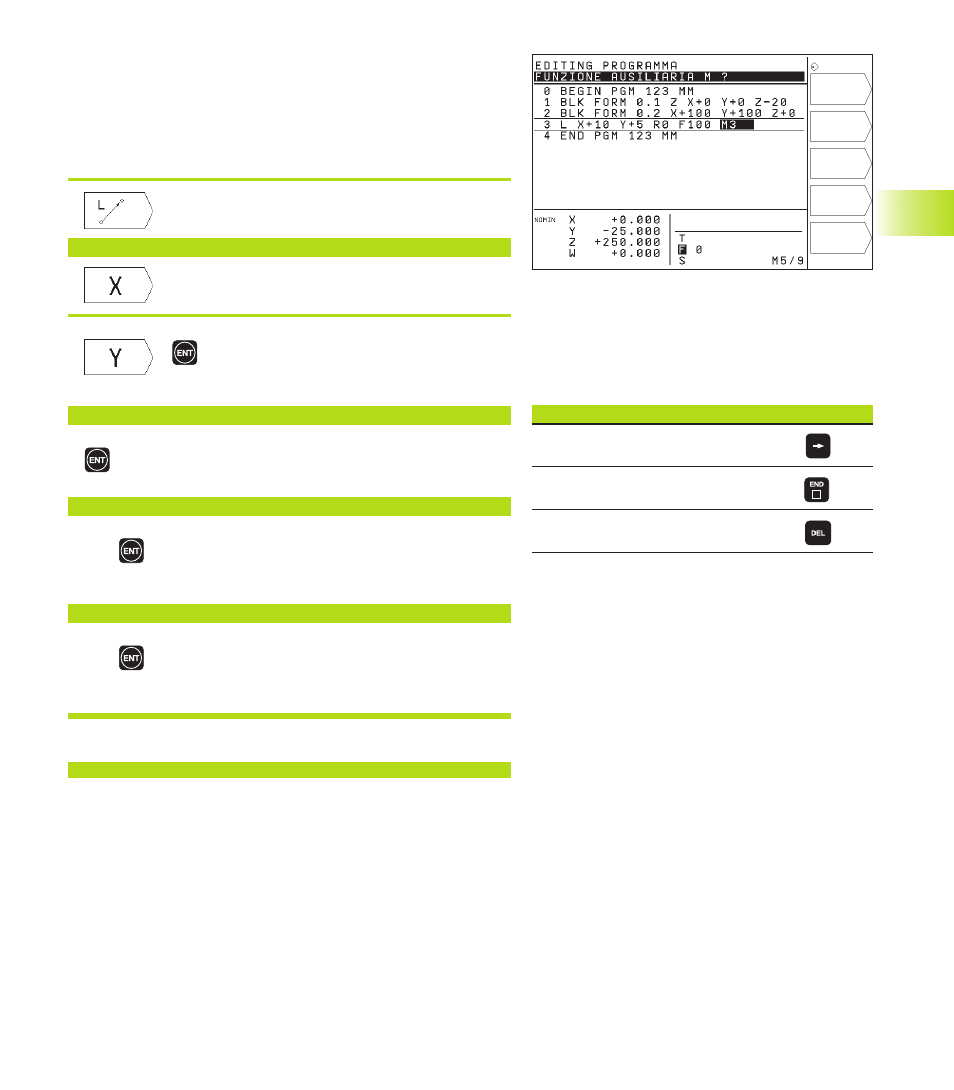

Programmazione mediante dialogo in chiaro delle
traiettorie degli utensili
Per programmare un blocco iniziare il dialogo con un softkey. Nella riga
di intestazione dello schermo il TNC chiederà tutti i dati necessari.
Esempio per un dialogo
Apertura del dialogo
C O O R D I N A T E ?
<
10 Inserire la coordinata di destinazione asse X
<
5 Inserire la coordinata di destinazione asse Y e
confermando con il tasto ENT passare alla
domanda successiva.
CORR. RAGGIO.: RL/RR/SENZA CORR.?
<
Inserire ”senza correzione del raggio” e con il
tasto ENT, passare alla domanda successiva.
AVANZAMENTO ? F=
<
100 Avanzamento per questa traiettoria
100 mm/min, confermare con il tasto ENT
passando alla domanda successiva
FUNZIONE AUSILIARIA M ?
<
3 Funzione ausiliaria M3 ”Mandrino ON”;
azionando il tasto ENT il TNC conclude il
dialogo
La finestra di programma visualizzerà la seguente riga:
3 L X+10 Y+5 R0 F100 M3
Funzioni durante il dialogo Tasto
Salto della domanda di dialogo
Conclusione anticipata del dialogo
Interruzione e cancellazione del dialogo
