10 Test ed esecuzione del programma 150
10.1 Elaborazioni grafiche10.1 Elaborazioni grafiche

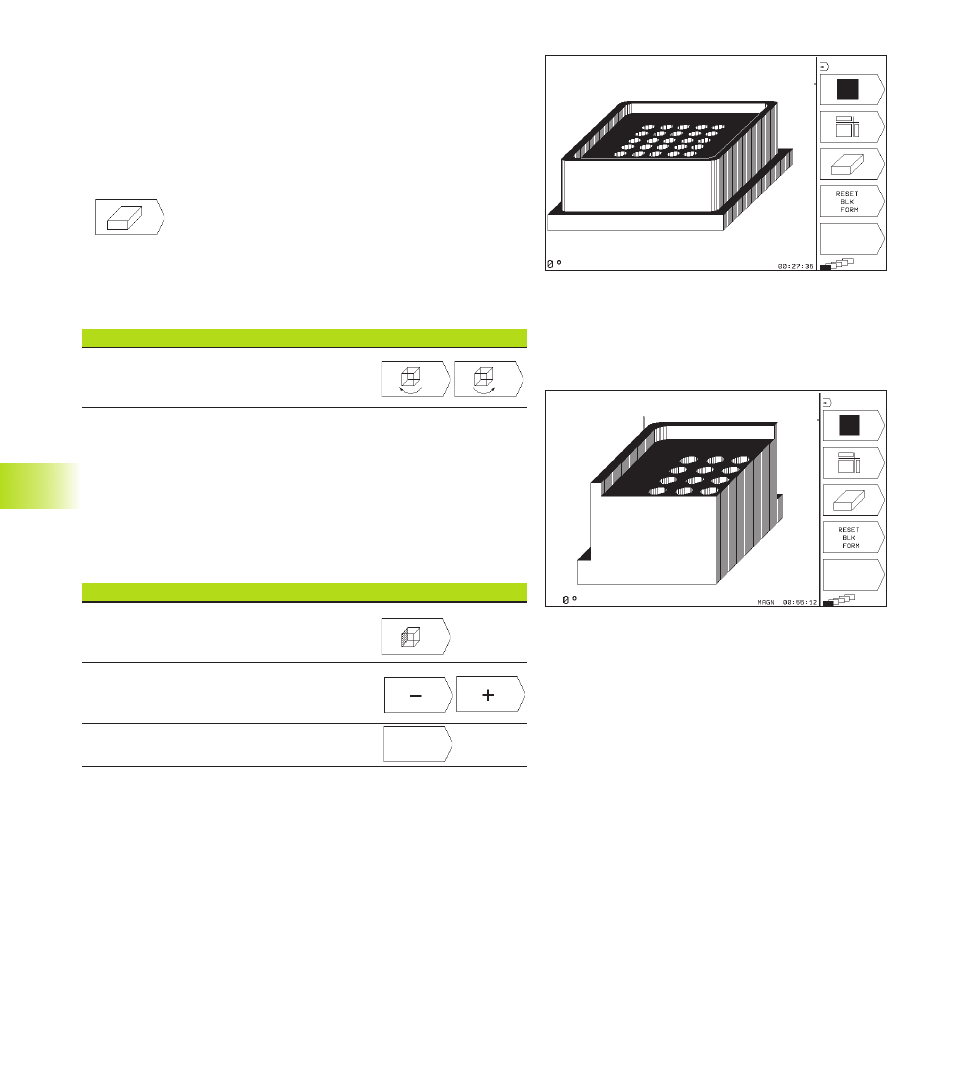

Rappresentazione 3D
In questa rappresentazione il TNC fornisce una simulazione
tridimensionale.
La rappresentazione 3D può essere ruotata intorno all’asse verticale.
Nel modo operativo TEST DEL PROGRAMMA sono disponibili funzioni
per l’ingrandimento di dettagli (vedere ”Ingrandimento di dettagli”).
ú Selezionare mediante softkey la rappresentazione
3D
Rotazione della rappresentazione 3D
Commutare il livello softkey, finché vengono visualizzati i seguenti
softkey:
Funzione Softkey
Rotazione verticale in passi di 90° di una ra
ppresentazione
Ingrandimento di dettagli
I dettagli possono essere ingranditi nel modo operativo TEST DEL
PROGRAMMA nel modo di rappresentazione 3D, una volta fermata la
simulazione grafica. La funzione di ingrandimento è sempre attiva in
tutte le modalità di rappresentazione.
Commutare il livello softkey nel modo operativo TEST DEL
PROGRAMMA, finché vengono visualizzati i seguenti softkey:
Funzione Softkey
Selezione del lato del pezzo che dovrà essere
lavorato: premere il softkey più volte
Spostamento della sezione per ridurre o
ingrandire il pezzo grezzo
Conferma del dettaglio
