11.3 Misurazione pezzi con i sistemi di
tastatura 3D
Con i sistemi di tastatura 3D è possibile determinare:
■ le coordinate di una posizione e, da queste,
■ quote ed angoli del pezzo
Determinazione della coordinata di una posizione sul
pezzo allineato
ú Selezione della funzione di tastatura: premere il
softkey TASTARE POS
ú Posizionare il tastatore vicino al punto da tastare
ú Selezionare la direzione di tastatura e l’asse ai quali
la coordinata deve riferirsi: selezionarli con i tasti
freccia.
ú Avviamento tastatura: premere il tasto START NC
Il TNC visualizzerà la coordinata del punto tastato quale ORIGINE.
Determinazione delle coordinate di uno spigolo nel
piano di lavoro
Per la determinazione delle coordinate di uno spigolo seguire le
indicazioni del paragrafo ”Spigolo quale origine”. Il TNC visualizzerà le
coordinate dello spigolo tastato quale ORIGINE.

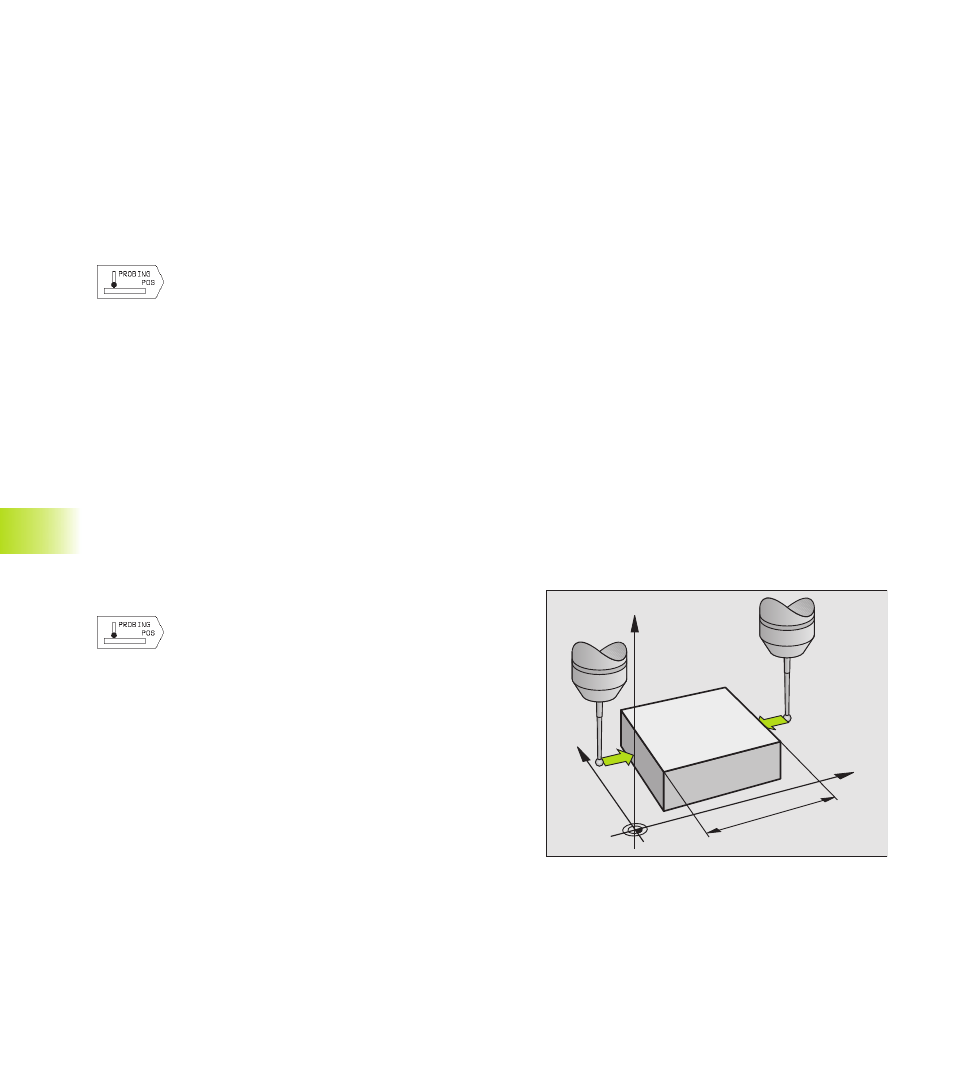

Determinazione delle quote di un pezzo
ú Selezione della funzione di tastatura: premere il
softkey TASTARE POS
ú Posizionare il tastatore vicino al primo punto da
tastare A
ú Selezionare la direzione di tastatura con i tasti
freccia
ú Tastatura: premere il tasto START NC
ú Prendere nota del valore visualizzato quale
ORIGINE (solo nei casi ove l’origine determinata
deve rimanere attiva)
ú ORIGINE: introdurre ”0”
ú Interruzione del dialogo: premere il tasto END
ú Riselezione della funzione di tastatura: premere il
softkey PROBING POS
