12 Funzioni MOD 172
12.5 Param. utente specifici di macchina
Il costruttore della macchina può programmare fino a 16
PARAMETRI UTENTE con relative funzioni. Consultare il
Manuale della macchina.
12.6 Selezione dell'indicazione di
posizione
Nel FUNZIONAMENTO MANUALE e per i modi operativi di esecuzione
del programma si può intervenire sulla visualizzazione delle coordinate:

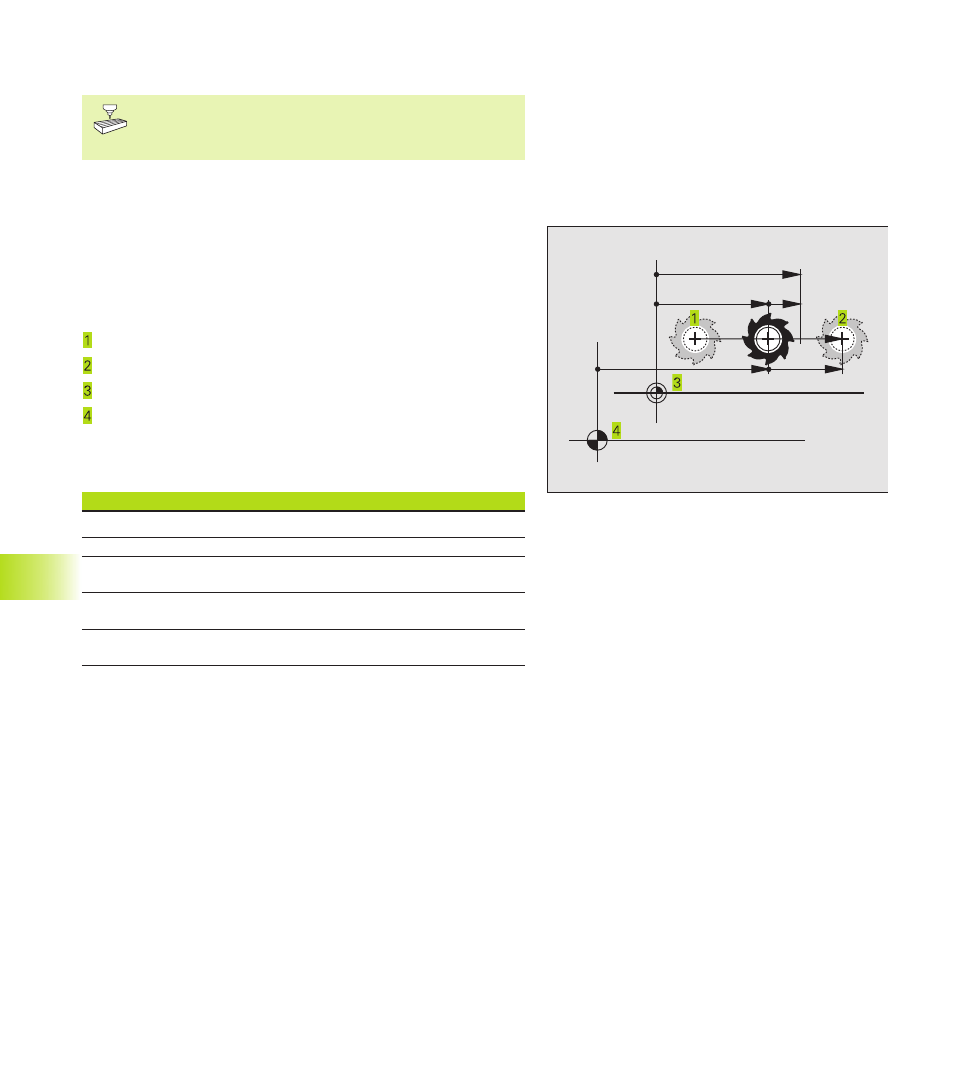

La figura a destra illustra varie posizioni dell'utensile:
Posizione di partenza
Posizione finale dell’utensile
Origine del pezzo
Origine della macchina
Per la visualizzazione delle posizioni del TNC si possono selezionare
le seguenti coordinate:
Funzione Visualizzazione
Posizione nominale; valore preimpostato dal TNC NOMIN
Posizione reale; posizione attuale dell’utensile REALE
Posizione di riferimento; posizione reale riferita REF
all’origine della macchina
Distanza residua rispetto alla posizione programmata;
DIST
differenza tra posizione reale e finale
Errore di inseguimento; differenza tra posizione
nominale e reale
INSEG
Con la funzione MOD ”INDICAZIONE DI POSIZIONE 1” si seleziona la
visualizzazione di posizione nell‘indicazione di stato.
Con la funzione MOD ”INDICAZIONE DI POSIZIONE 2” si seleziona la
visualizzazione di posizione nell’indicazione di stato supplementare.
12.5 Parametri utente specifici di macchina, 12.6 Selezione dell'indicazione di posizione
NOMIN
REALE INSEG
REF DIST
