59 HEIDENHAIN TNC 310

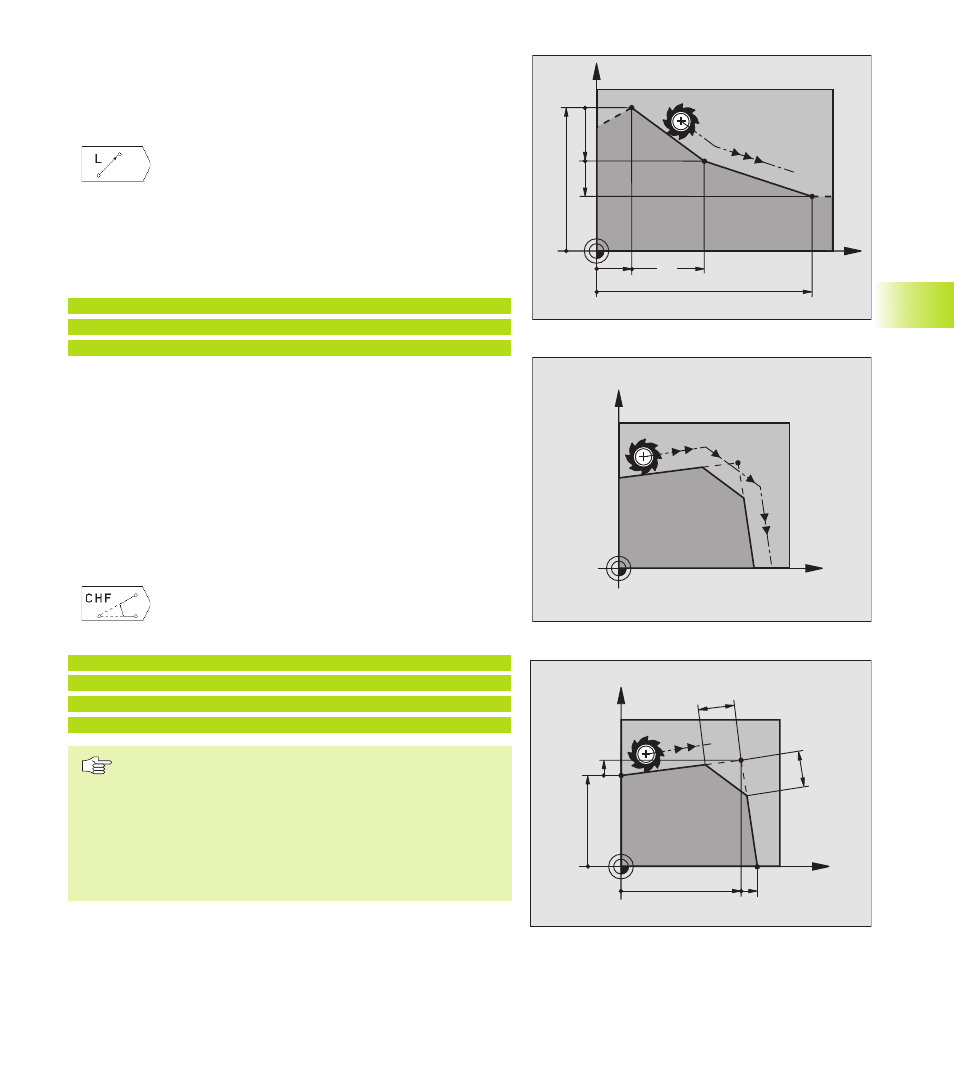

Retta L
Il TNC sposta l’utensile su una retta dalla sua posizione attuale al
punto finale della retta. Il punto di partenza corrisponde al punto finale
del blocco precedente.
ú Inserire le COORDINATE del punto finale della retta
Ove necessario:
ú CORREZIONE RAGGIO RL/RR/R0
ú AVANZAMENTO F
ú FUNZIONE AUSILIARIA M
Esempi di blocchi NC
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
Inserimento di uno smusso CHF tra due rette
Gli spigoli di un profilo che risultano dall’intersezione di due rette,
possono essere smussati.
■ Nei blocchi lineari prima e dopo il blocco CHF si devono
programmare entrambe le coordinate del piano nel quale verrà
eseguito lo smusso
■ La correzione del raggio prima e dopo il blocco CHF deve essere
uguale
■ Lo smusso deve poter essere eseguito con l’utensile attuale
ú SMUSSO: inserire la lunghezza dello smusso
Esempi di blocchi NC
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12
10 L IX+5 Y+0
La lavorazione del profilo non può iniziare con un blocco
CHF!
Gli smussi possono essere eseguiti solo nel piano di
lavoro.
L’avanzamento durante lo smusso corrisponde
all’avanzamento precedentemente programmato.
Lo spigolo tagliato dallo smusso non viene toccato.
6.3
Tr
aiet
to
rie – Coor
dinat
e car
tesiane
X
Y
60
15
40
10
10
20
X
Y
X
Y
40
12 30
5
12
5
