121 HEIDENHAIN TNC 310
Da osservare:
Il TNC posiziona prima l’utensile nel piano di lavoro,
partendo dalla posizione attuale, e poi nell’asse del
mandrino sul punto di partenza 1.
L’utensile deve essere preposizionato in modo tale da
escludere qualsiasi collisione con il pezzo o i
dispositivi di serraggio.
ú PUNTO DI PARTENZA 1. ASSE Q225 (assoluto):
coordinata del punto MIN della superficie da
spianare nell’asse principale del piano di lavoro
ú PUNTO DI PARTENZA 2. ASSE Q226 (assoluto):
coordinata del punto MIN della superficie da
spianare nell’asse secondario del piano di lavoro
ú PUNTO DI PARTENZA 3. ASSE Q227 (assoluto):
altezza nell’asse del mandrino alla quale si
esegue la spianatura
ú LUNGHEZZA 1. LATO Q218 (incrementale):
lunghezza della superficie da spianare nell’asse
principale del piano di lavoro, riferita al PUNTO
DI PARTENZA 1. ASSE
ú LUNGHEZZA 2. LATO Q219 (incrementale):
lunghezza della superficie da spianare nell’asse
secondario del piano di lavoro, riferita al PUNTO
DI PARTENZA 2. ASSE
ú NUMERO DEI TAGLI Q240: numero delle linee in
cui il TNC deve spostare l’utensile nel senso
della larghezza
ú AVANZAMENTO IN PROFONDITA’ Q206: velocità
dell‘utensile nello spostamento dalla DISTANZA
DI SICUREZZA alla profondità di fresatura in mm/
min
ú AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell’utensile durante la fresatura in
mm/min
ú AVANZAMENTO TRASVERSALE Q209: velocità
dell’utensile nello spostamento alla linea
successiva in mm/min; procedendo
trasversalmente nel materiale, Q9 deve essere
inferiore a Q8; procedendo trasversalmente nello
spazio libero, Q9 può essere maggiore di Q8
ú DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra la punta dell’utensile e la profondità
di fresatura per il posizionamento all’inizio e alla
fine del ciclo

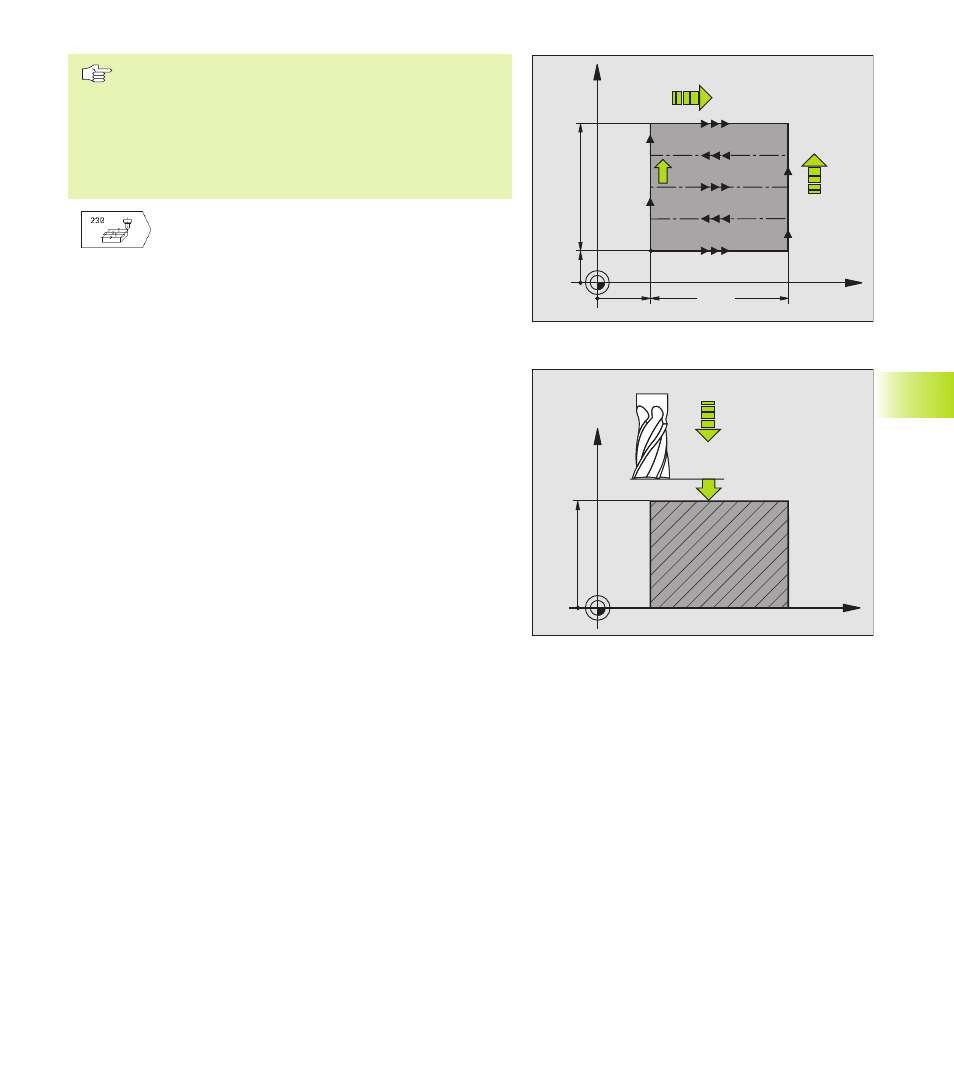

8.5 Cicli di spianatura
X
Z
Q200
Q227
Q206
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
