3 HEIDENHAIN TNC 310
1.2 Unità video e tastiera
Unità video

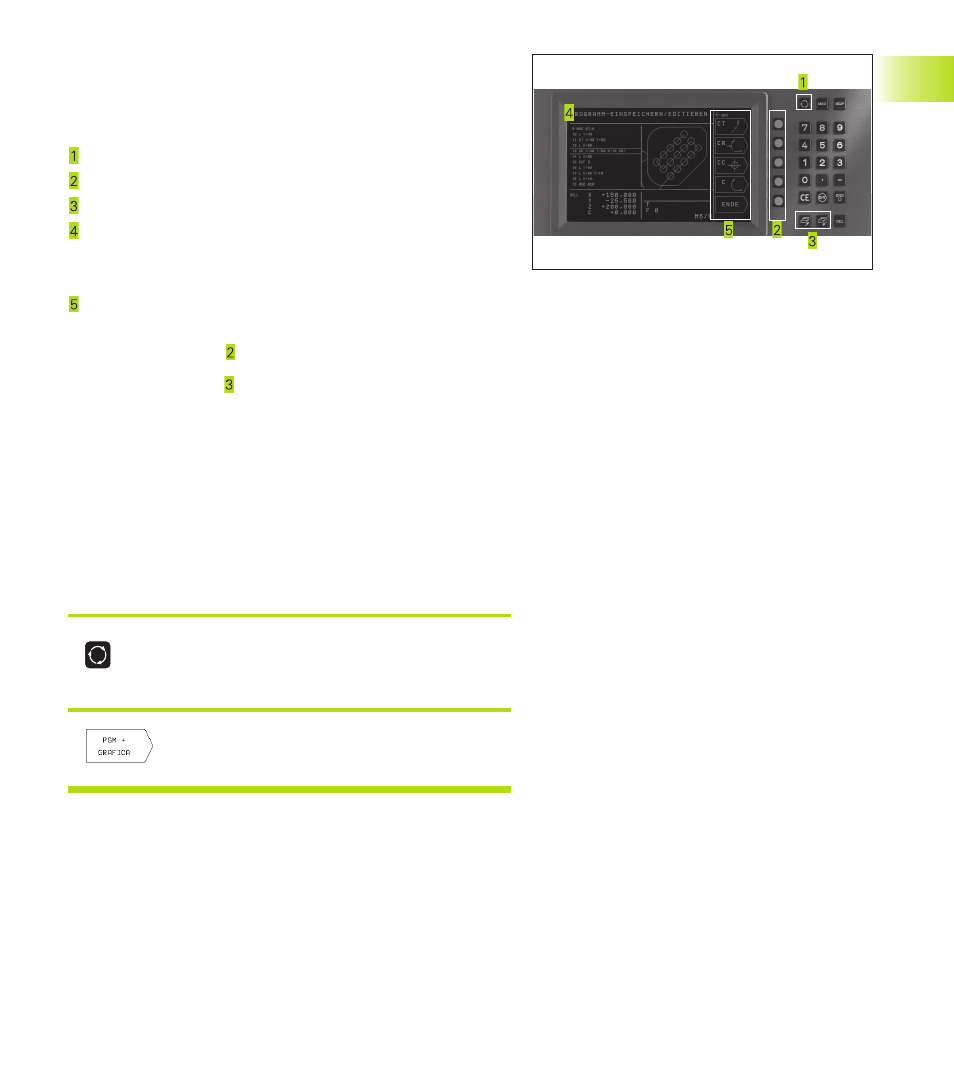

La figura a destra illustra gli elementi di comando sullo schermo:
Definizione della ripartizione dello schermo
Softkey di selezione
Commutazione dei livelli softkey
Riga d'intestazione All'accensione del TNC lo schermo visualizza
nella riga di testa il modo operativo selezionato. Nello stesso campo
vengono visualizzati anche le domande di dialogo e i messaggi
(eccezione: quando il TNC visualizza solo disegni).
Softkey
Sullo schermo in basso a destra il TNC visualizza ulteriori funzioni in
una riga softkey. Queste funzioni vengono selezionate mediante i
relativi tasti sottostanti. Dei rettangoli direttamente sotto la riga
softkey visualizzano il numero dei livelli softkey selezionabili con i
tasti di commutazione La riga softkey attiva viene evidenziata con
un rettangolo pieno.
Ripartizione dello schermo
La ripartizione dello schermo viene scelta dall'utente: il TNC può
visualizzare p.es. nel modo operativo MEMORIZZAZIONE/EDITING
PROGRAMMA, il programma nella finestra sinistra, mentre la finestra
destra può visualizzare contemporaneamente una grafica di
programmazione. In alternativa è possibile, durante la definizione del
ciclo, visualizzare nella finestra destra anche un'immagine ausiliaria o il
solo programma in una finestra grande. Quali finestre il TNC può
visualizzare dipende dal modo operativo selezionato.
Modifica della ripartizione dello schermo:
Premere il tasto di commutazione schermo: nella
riga softkey vengono visualizzate le possibili
ripartizioni dello schermo
<
Selezionare mediante softkey la ripartizione dello
schermo
