8 Programmazione: Cicli

118

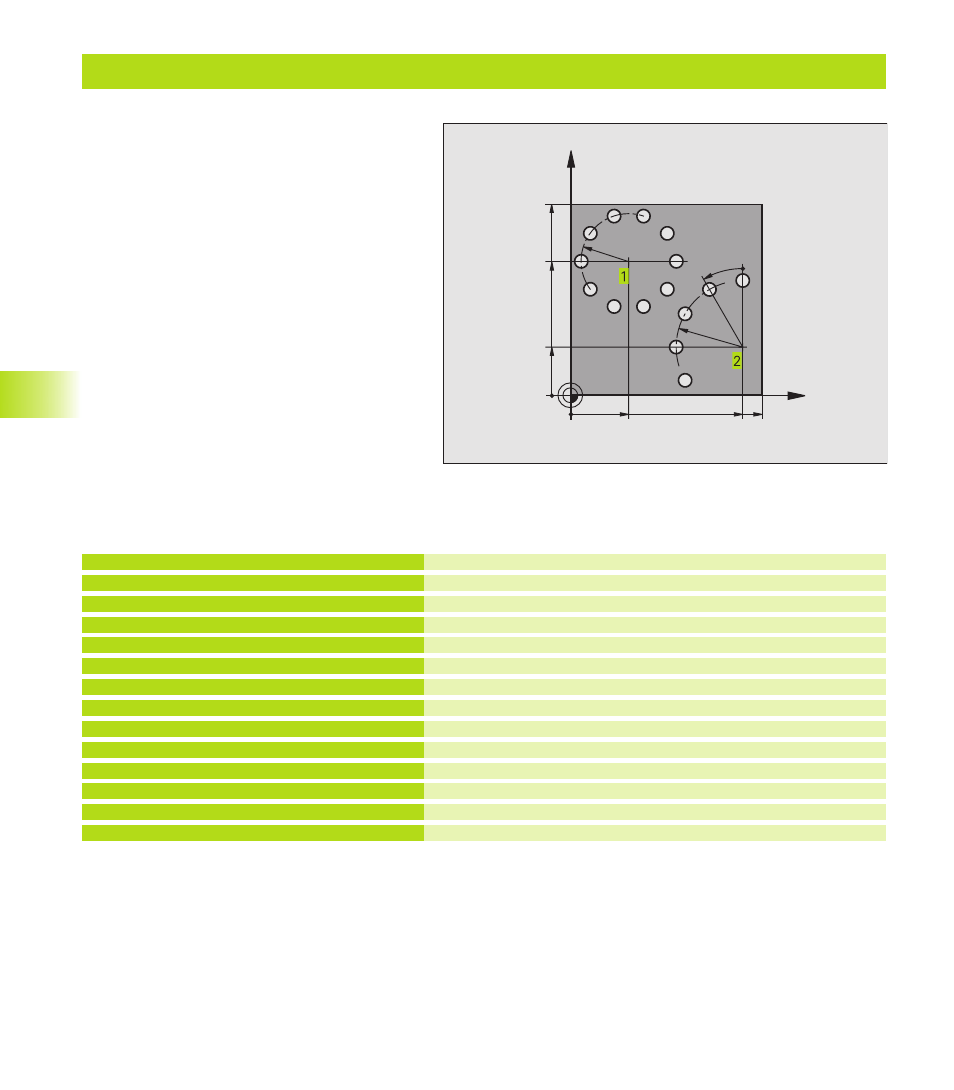

Esempio: Cerchi di fori

Definizione pezzo grezzo

Definizione utensile

Chiamata utensile

Disimpegno utensile

Definizione del ciclo “Foratura“

DISTANZA DI SICUREZZA

Profondità

Avanzamento foratura

PROFONDITA' DI ACCOSTAMENTO

Tempo attesa sopra

Coordinata superficie

2ª distanza di sicurezza

0

BEGIN PGM 3589M

1

BLK FORM 0.1 Z X+0 Y+0 Z-40

2

BLK FORM 0.2 X+100 Y+100 Z+0

3

TOOL DEF 1 L+0 R+3

4

TOOL CALL 1 Z S3500

5

L Z+250 R0 F MAX M3

6

CYCL DEF 200 FORATURA

Q200=2
Q201=-15
Q206=250
Q202=4
Q210=0
Q203=+0
Q204=0

8.4 Cicli per la definizione di sagome di punti

X

Y

30

70

100

100

R25

R35

30°

90

25
