26 4 Programmazione: Generalità, gestione file dati, aiuti di programmazione

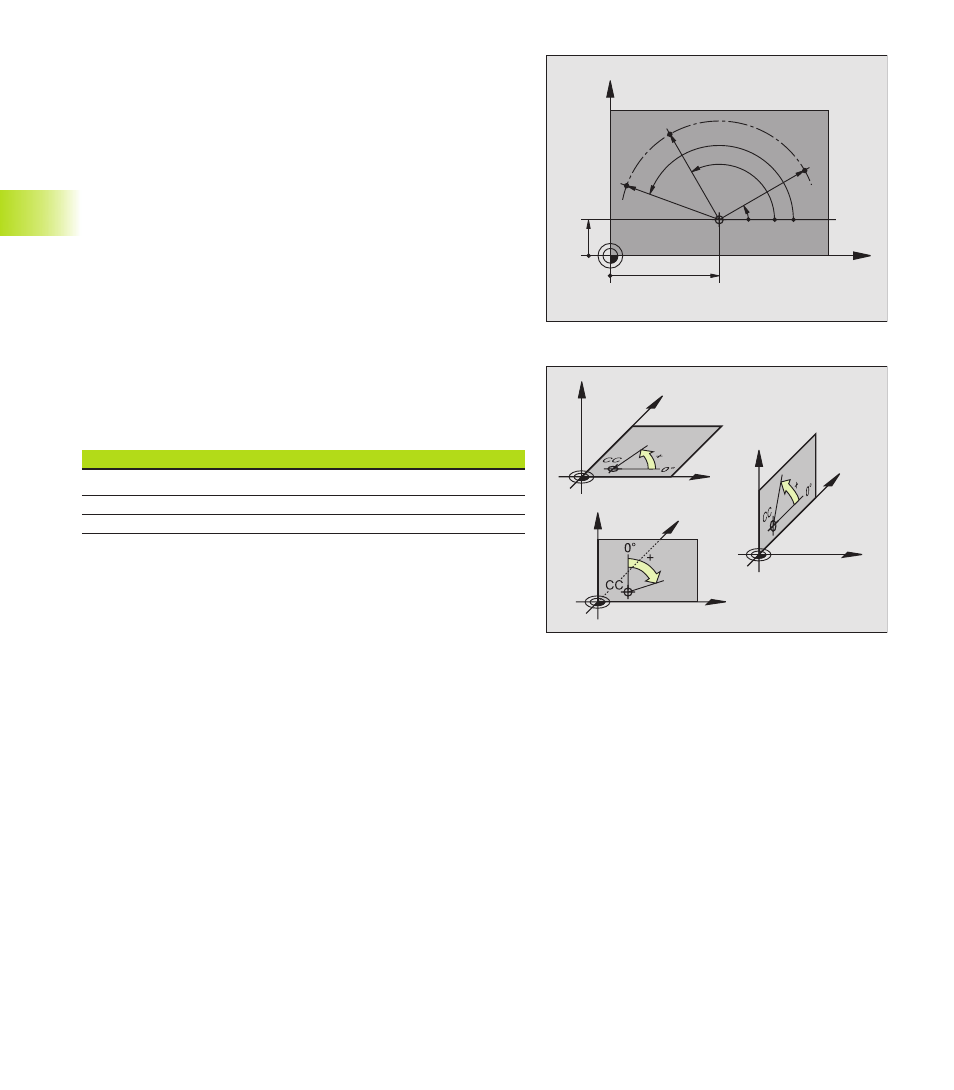

Coordinate polari
Per i pezzi con archi di cerchio o con indicazioni angolari è spesso più
semplice definire le posizioni mediante coordinate polari. Per i pezzi
con archi di cerchio o con indicazioni angolari è spesso più semplice
definire le posizioni mediante coordinate polari.
Le coordinate polari definiscono, contrariamente alle coordinate
ortogonali X, Y e Z, le posizioni in un solo piano. Le coordinate polari
hanno il proprio punto zero nel polo CC (CC = centro cerchio). Una
posizione in un piano può essere quindi definita in modo univoco
mediante
■ il raggio delle coordinate polari: distanza dal polo CC alla
posizione
■ l'angolo delle coordinate polari: angolo tra l'asse di riferimento
dell'angolo e la retta che collega il polo CC con la posizione.
Vedere figura in basso a destra.
Definizione del polo e dell'asse di riferimento dell'angolo
Il polo viene definito mediante due coordinate nel sistema di coordinate
ortogonali in uno dei tre piani. Con questa definizione si attribuisce in
modo univoco anche l’asse di riferimento dell’angolo per l’angolo PA
delle coordinate polari.
Coordinate polari (piano) Asse di riferimento dell‘angolo
XY +X
YZ +Y
ZX +Z
4.1 Generalità
X
Y
0°
30
10
CC
PR
PA
1
PA
2
PR
PR
PA
3
X
Z Y
X
Z
Y
X
Z
Y
