87 HEIDENHAIN TNC 310

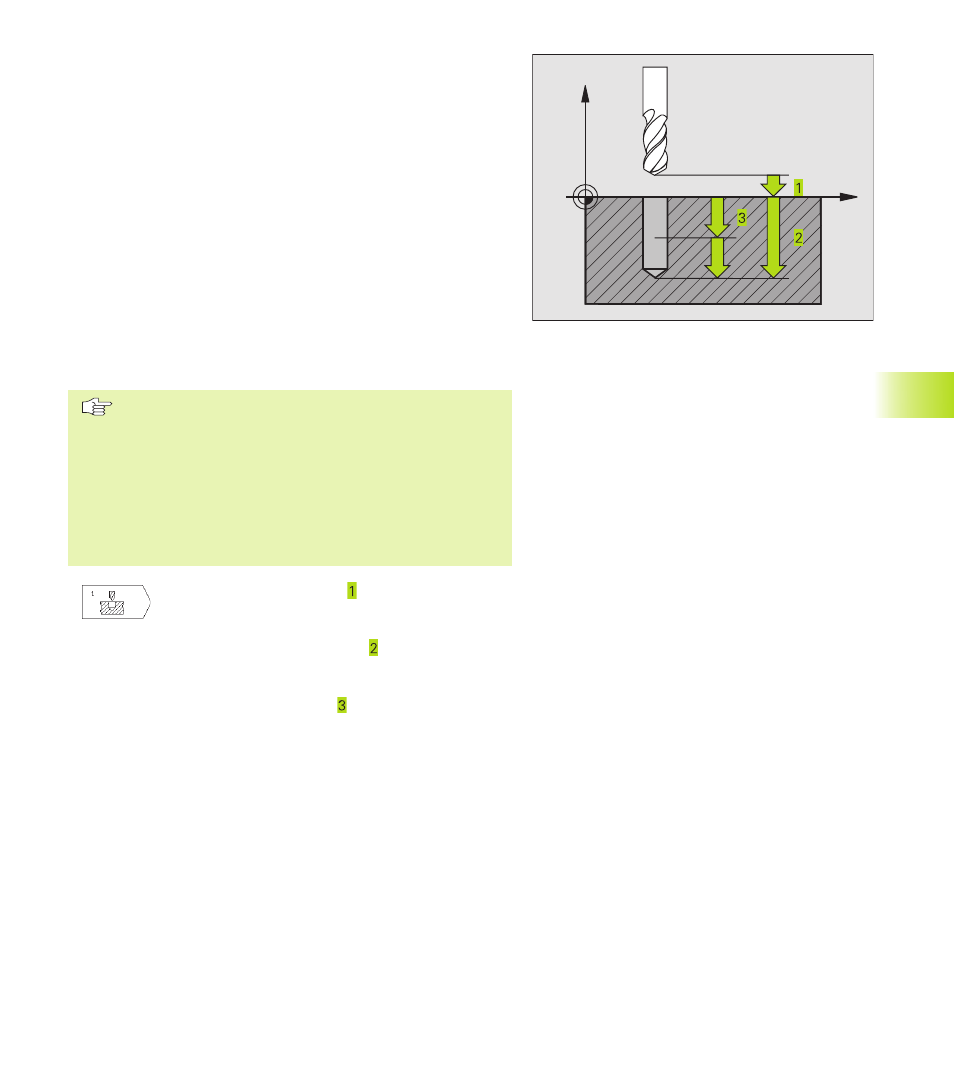

FORATURA PROFONDA (Ciclo 1)
1 L’utensile penetra con l’AVANZAMENTO F programmato dalla
posizione attuale fino alla prima PROFONDITA’ DI ACCOSTAMENTO
2 In seguito il TNC riporta l’utensile in rapido FMAX alla prima
PROFONDITA’ DI ACCOSTAMENTO, ridotta della distanza di
prearresto t.
3 La distanza di prearresto viene calcolata automaticamente:
■ Profondità di foratura fino a 30 mm: t = 0,6 mm
■ Profondità di foratura oltre 30 mm: t = prof. di foratura/50
■ Distanza massima di prearresto: 7 mm
4 Successivamente l’utensile penetra con l’AVANZAMENTO F
programmato di un ulteriore PROFONDITA’ DI ACCOSTAMENTO
5 Il TNC ripete questa sequenza (da 1 a 4) fino a raggiungere la
PROFONDITA’ DI FORATURA programmata
6 Dal fondo del foro il TNC ritira l’utensile, trascorsa la SOSTA
per la spoglia, con FMAX alla posizione di partenza
Da osservare:
Programmare un’istruzione di posizionamento sul punto di
partenza (centro del foro) nel piano di lavoro con correzione
del raggio R0.
Programmare l‘istruzione di posizionamento sul punto di
partenza nell‘asse del mandrino (DISTANZA DI
SICUREZZA sopra la superficie del pezzo)
Il segno del parametro di ciclo ”Profondità” determina
la direzione della lavorazione.
ú DISTANZA DI SICUREZZA (incrementale):
distanza tra la punta dell‘utensile (pos. di
partenza) e la superficie del pezzo
ú PROFONDITA’ DI FORATURA (incrementale):
distanza tra la superficie del pezzo e il fondo del
foro (punta del cono di foratura)
ú PROF. ACCOSTAMENTO (incrementale): quota dei
singoli accostamenti dell’utensile. Il TNC si porta in
un unico passo fino alla PROFONDITA’ quando:
■ PROFONDITA’ DI ACCOSTAMENTO e
PROFONDITA‘ DI FORATURA sono uguali
■ La PROFONDITA’ DI ACCOSTAMENTO è
maggiore della PROFONDITA’ DI FORATURA
La PROFONDITA’ DI FORATURA non deve essere
un multiplo della PROFONDITA’ DI ACCOSTAMENTO
ú TEMPO DI SOSTA IN SECONDI: tempo di
permanenza dell'utensile sul fondo del foro per
eseguire la spoglia
ú AVANZAMENTO F: Velocità di avanzamento
dell’utensile durante la foratura in mm/min
8.2 Cicli di foratura
X
Z
