173 HEIDENHAIN TNC 310
12.7 Selezione dell’unità di misura
Con la funzione MOD CAMBIO MM/POLLICI si definisce se il TNC deve
visualizzare le coordinate in millimetri o in pollici.
■ Sistema di misura metrico: p.es. X = 15,789 (mm) funzione MOD
”CAMBIO MM/POLLICI MM”. Visualizzazione con 3 posizioni
decimali.
■ Sistema di misura in pollici: p.es. X = 0,6216 (pollici) funzione
MOD CAMBIO MM/POLLICI POLLICI. Visualizzazione con 4
posizioni decimali.
Questa funzione MOD definisce anche l'unità di misura quando si apre
un nuovo programma.

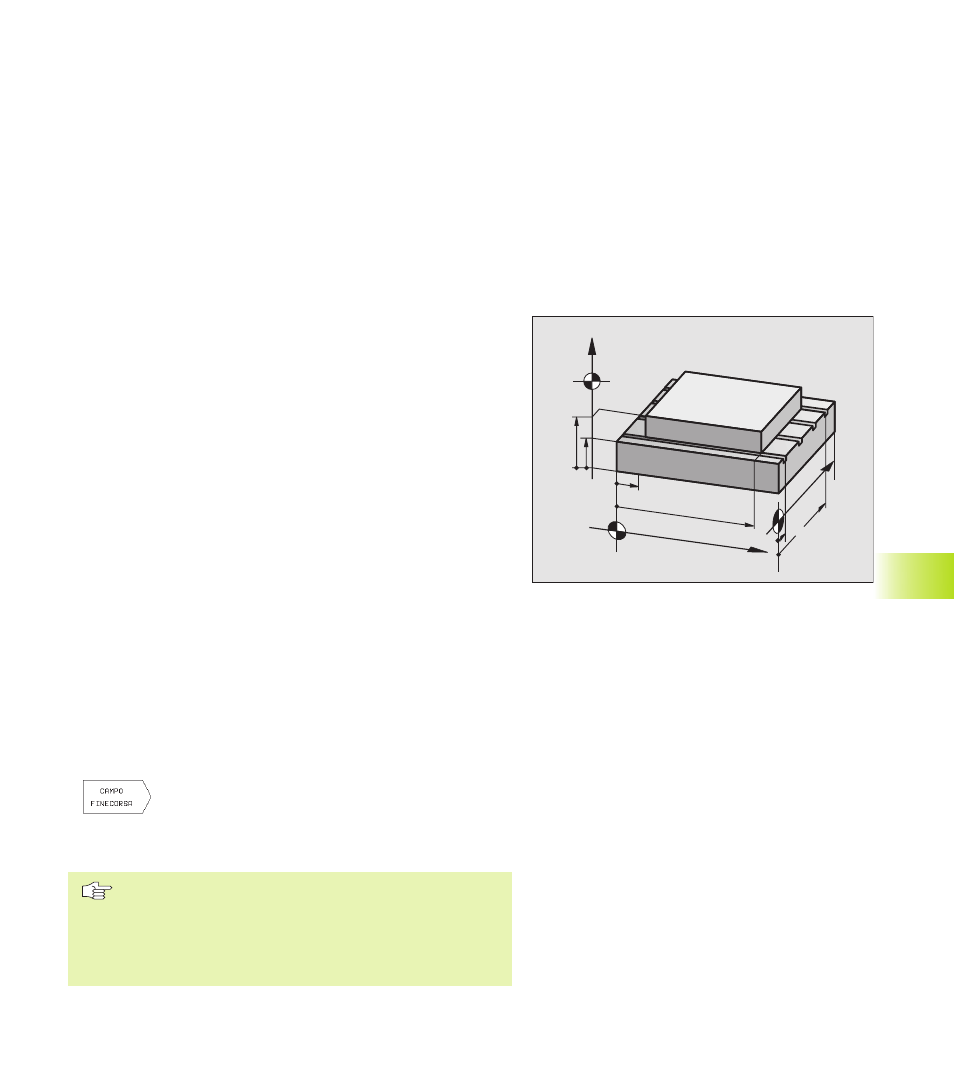

12.8 Impostazione dei limiti del campo di
spostamento
Nell’ambito del campo di spostamento massimo è possibile limitare il
percorso di spostamento effettivamente utilizzabile per gli assi delle
coordinate.
Esempio d’impiego: protezione del divisore da collisioni
Il campo massimo di spostamento viene limitato mediante finecorsa
software. Il percorso di spostamento effettivamente utilizzabile viene
limitato con la funzione MOD FINECORSA: si impostano i valori
massimi degli assi in direzione positiva e negativa, riferiti all’origine
della macchina.
Lavoro senza limitazione del campo di spostamento
Per gli assi di coordinate da spostarsi senza limiti di campo, impostare
quale AXIS LIMIT il percorso di spostamento massimo del TNC
(+/- 30000 mm).
Rilevamento ed impostazione del campo massimo di
spostamento
ú Selezione dell'INDICAZIONE DI SELEZIONE REF
ú Posizionarsi sulle posizioni finali positive e negative desiderate
sugli assi X, Y, Z
ú Prendere nota dei valori con il relativo segno
ú Selezionare le funzioni MOD: premere il tasto MOD
ú Inserimento limiti del campo di spostamento:
premere il softkey AXIS LIMIT. Impostare i valori
annotati quali LIMITI per gli assi
ú Conclusione della funzione MOD: premere il tasto
END
Le correzioni del raggio dell’utensile non vengono tenute in
considerazione in caso di limitazione del campo di
spostamento.
Le limitazioni del campo di spostamento e i finecorsa
software vengono tenuti in conto dopo il posizionamento
sugli indici di riferimento.
12.7 Selezione dell'unità di misur
a,
12.8 Inser
iment
o dei limiti del campo di spostament
o
Z
Y
X
Z
min
Z
max
X
min
Y
max
Y
min X
max
