ú ANGOLO INCREMENTALE Q247 (incrementale):
angolo tra due lavorazioni sul cerchio primitivo; in-
serendo 0 per l’ANGOLO INCREMENTALE, il TNC
calcola l’ANGOLO INCREMENTALE dagli ANGOLI
INIZIALE e FINALE; inserendo un ANGOLO INCRE-
MENTALE, il TNC non tiene conto dell’ANGOLO
FINALE; il segno dell‘ANGOLO INCREMENTALE
definisce la direzione della lavorazione
(- = senso orario)
ú NUMERO LAVORAZIONI Q241: numero delle
lavorazioni sul cerchio primitivo
ú DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra la punta dell’utensile e la superficie del
pezzo; inserire un valore positivo
ú COORD. SUPERFICIE PEZZO Q203 (assoluto):
coordinata della superficie del pezzo
ú 2. DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata dell‘asse del mandrino che esclude la
collisione tra l’utensile e il pezzo (il dispositivo di
serraggio); inserire un valore positivo
SAGOMA DI PUNTI SU LINEE (Ciclo 221)
Da osservare:
Il ciclo 221 è DEF attivo, quindi chiama automaticamente
l‘ultimo ciclo di lavorazione definito
Se uno dei cicli di lavorazione da 200 a 215 viene com-
binato con il ciclo 221, sono valide le DISTANZE DI
SICUREZZA, la superficie del pezzo e la 2. DISTANZA DI
SICUREZZA del ciclo 221.

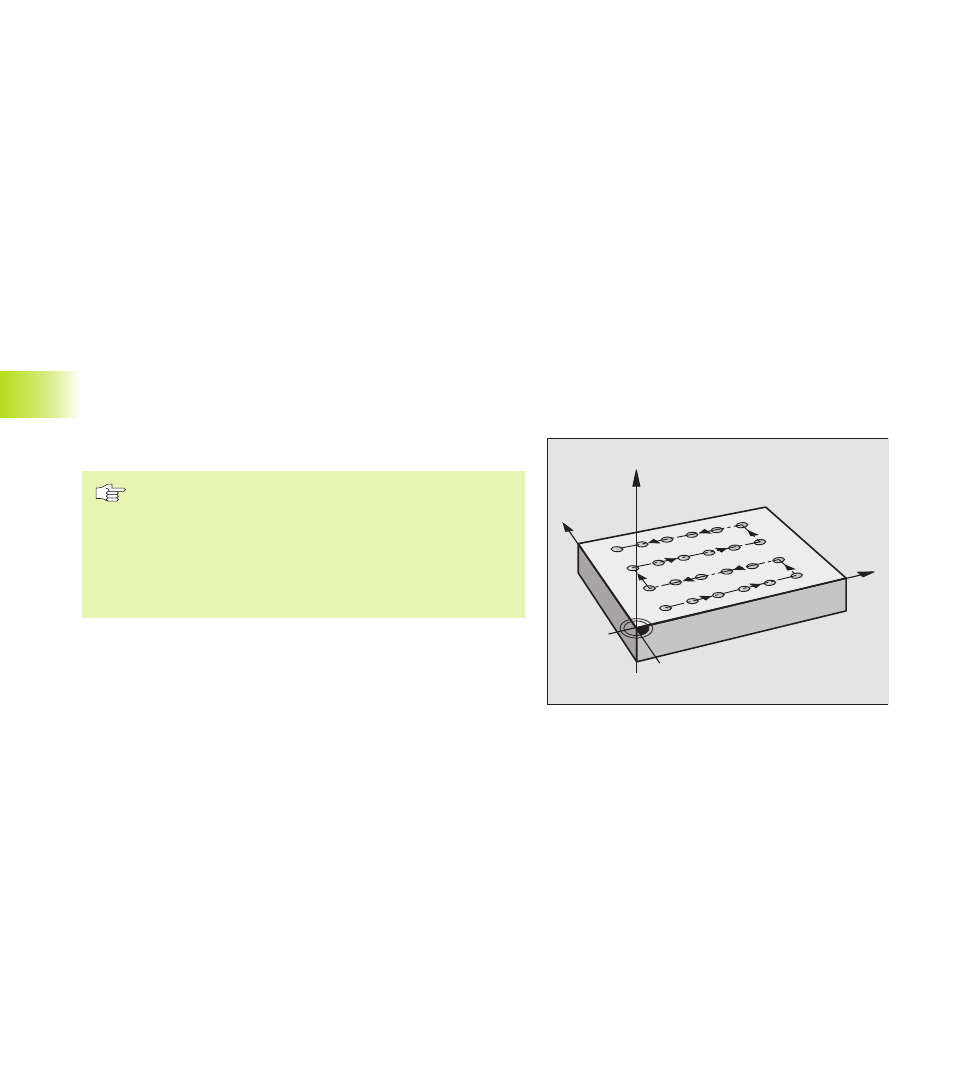

1 Il TNC porta l’utensile dalla posizione attuale sul punto di
partenza della prima lavorazione.
Sequenza:
■ Posizionamento sulla 2. DISTANZA DI SICUREZZA
(asse del mandrino)
■ Posizionamento sul punto di partenza nel piano di lavoro
■ Posizionamento alla DISTANZA DI SICUREZZA sopra la
superficie del pezzo (asse del mandrino)
2 Da questa posizione il TNC esegue il ciclo di lavorazione definito
per ultimo
3 Successivamente il TNC posiziona l’utensile con un
movimento lineare sul punto di partenza della lavorazione
successiva; l’utensile si trova alla distanza di sicurezza
(oppure alla 2. DISTANZA DI SICUREZZA)
4 Questa procedura (da 1 a 3) si ripete fino alla conclusione di
tutte le lavorazioni sulla prima linea; l’utensile si trova
sull‘ultimo punto della prima linea
X
Y
Z
