60 6 Programmazione: Programmazione profili

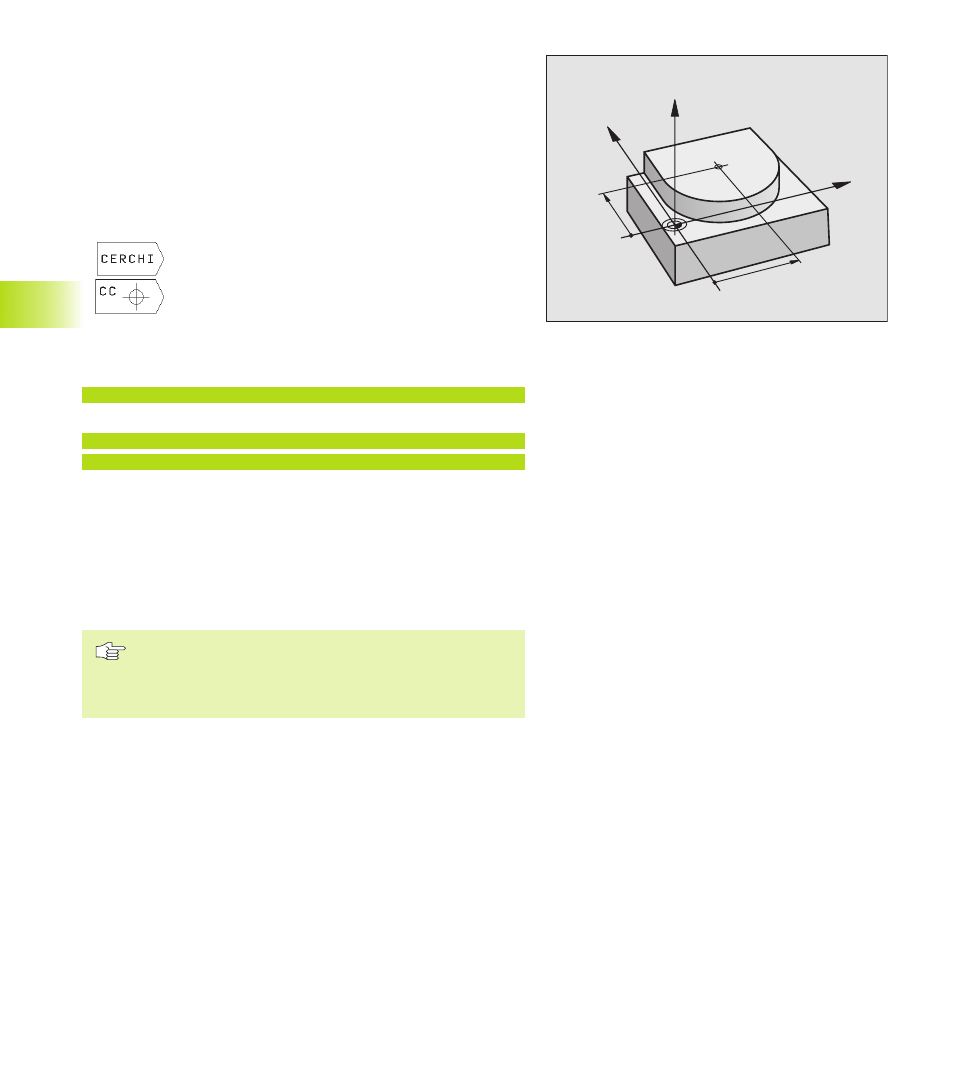

Centro del cerchio CC
Per le traiettorie circolari che vengono programmate con il softkey C
(Traiettorie circolari C) occorre definire il centro del cerchio. A tale
scopo
■ introdurre le coordinate cartesiane del centro del cerchio, o
■ confermare l’ultima posizione programmata, oppure
■ confermare le coordinate con il softkey
„POSIZIONE ATTUALE“
ú Selezione funzioni di traiettoria circolare: premere il
softkey „CERCHI“ (2. livello softkey)
ú COORDINATE CC: Inserire le coordinate per il
centro del cerchio oppure
per confermare l’ultima posizione programmata: non
inserire alcuna coordinata
Esempi di blocchi NC
5 CC X+25 Y+25
op.
10 L X+25 Y+25
11 CC
Le righe di programma 10 e 11 non si riferiscono alla figura di fianco
Validità della definizione del centro del cerchio
La definizione di un centro del cerchio vale fino a nuova definizione di
un altro centro di cerchio.
Inserimento incrementale del centro del cerchio CC
Inserendo una coordinata incrementale per il centro del cerchio, questa
si riferisce sempre all’ultima posizione dell‘utensile programmata.
Con CC si identifica una posizione quale centro del cerchio:
l’utensile non si porterà quindi su questa posizione.
Il centro del cerchio è contemporaneamente il polo per le
coordinate polari.
6.3
Tr
aiet
to
rie – Coor
dinat
e car
tesiane
CC
Z
Y
X
X
CC
Y
CC
