7.4 Funzioni ausiliarie per traiettorie
Lavorazione completa di spigoli aperti: M98
Comportamento standard
Negli angoli interni il TNC calcola l’intersezione delle traiettorie della
fresa, portando l’utensile da questo punto nella direzione nuova.
Quando il profilo sugli angoli è aperto, questo comportamento implica

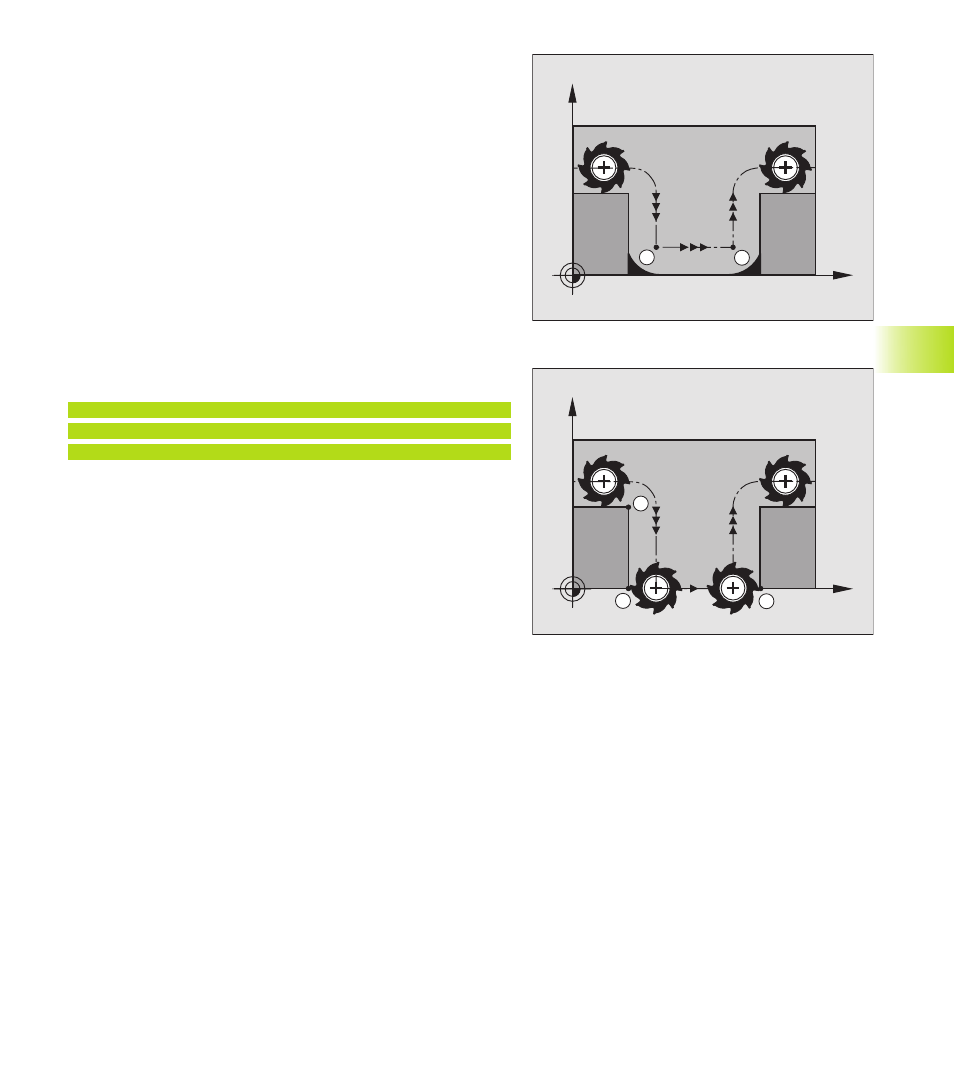

una lavorazione incompleta. Vedere figura in alto a destra.
Comportamento con M98
Con la funzione ausiliaria M98 il TNC fa avanzare l’utensile finché ogni
punto del profilo risulti effettivamente lavorato. Vedere figura in basso a
destra.
Attivazione
M98 è attiva solo nei blocchi di programma nei quali viene
programmata.
M98 diventa attiva alla fine del blocco.
Esempi di blocchi NC
Passaggio progressivo della fresa dai punti del profilo 10, 11 e 12:
10 L X ... Y... RL F
11 L X... IY... M98
12 L IX+ ...
