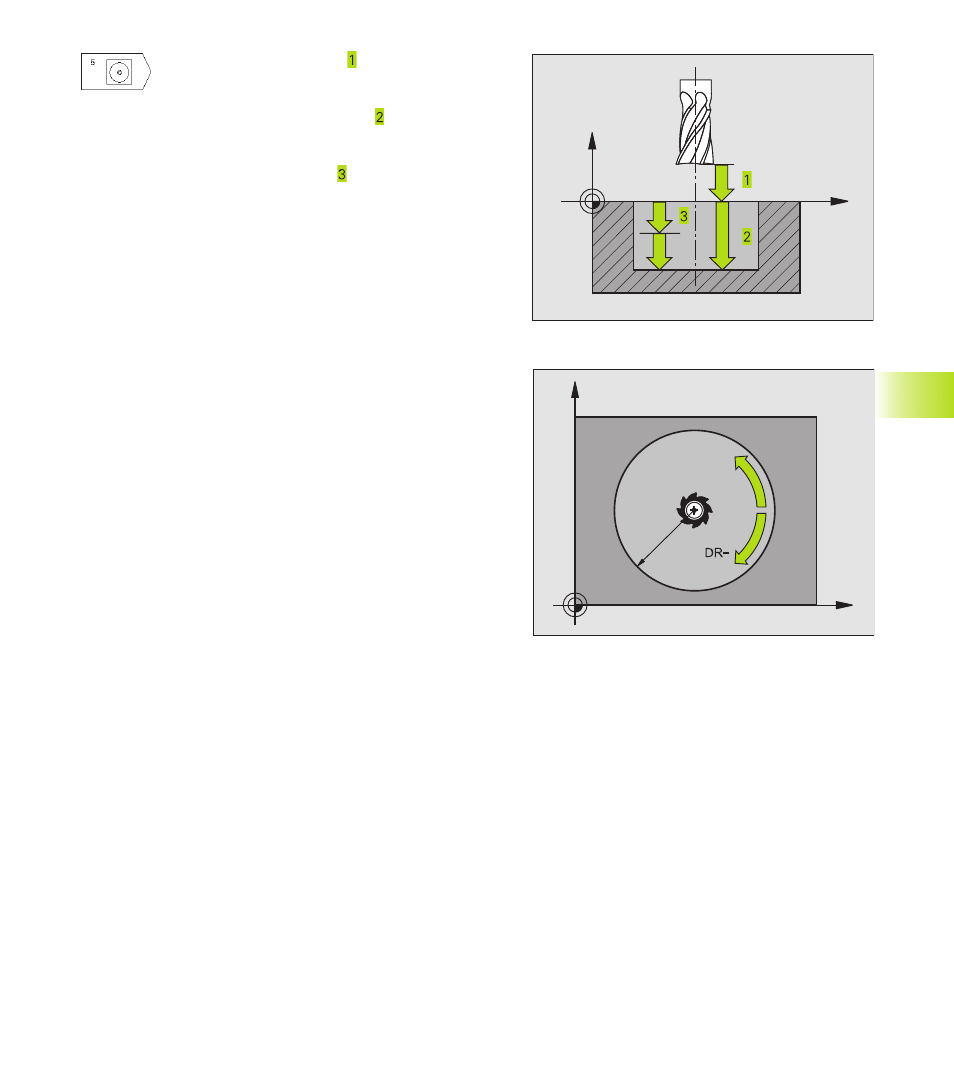

ú DISTANZA DI SICUREZZA (incrementale):
distanza tra la punta dell‘utensile (pos. di
partenza) e la superficie del pezzo
ú PROFONDITA’ DI FRESATURA (incrementale):
distanza tra la superficie del pezzo e il fondo
della scanalatura
ú PROF. ACCOSTAMENTO (incrementale): quota dei
singoli accostamenti dell’utensile. Il TNC si porta in
un unico passo alla PROFONDITA’ quando:
■ PROFONDITA’ DI ACCOSTAMENTO e
PROFONDITA' sono uguali
■ la PROFONDITA' DI ACCOSTAMENTO è maggiore
della PROFONDITA'
ú AVANZAMENTO IN PROFONDITA’: velocità di
spostamento dell’utensile durante la
penetrazione
ú RAGGIO DEL CERCHIO: raggio della tasca circolare
ú AVANZAMENTO F: velocità di spostamento
dell’utensile nel piano di lavoro
ú ROTAZIONE IN SENSO ORARIO
DR + : fresatura concorde con M3
DR – : fresatura discorde con M3
8.3 Cicli per la fresatura di tasche, isole e scanalature
