Impostazione dell’origine
Il disegno del pezzo specifica un determinato elemento geometrico del
pezzo quale origine assoluta (punto zero), generalmente uno spigolo
del pezzo. Nell’impostazione dell’origine si allinea per prima cosa il
pezzo rispetto agli assi, portando l’utensile per ogni asse in una
posizione nota rispetto al pezzo. Per questa posizione si porta la
visualizzazione del TNC sullo zero o su un valore di posizione
predefinito. In questo modo si assegna il pezzo al sistema di
riferimento, valido per la visualizzazione del TNC e per il programma di
lavorazione.
Se sul disegno del pezzo è indicata un’origine incrementale, occorre
semplicemente utilizzare i cicli per la conversione delle coordinate.
Vedere ”8.6 Cicli per la conversione delle coordinate”.
Quando il disegno del pezzo non è a norme NC, si sceglie una certa
posizione o uno spigolo come origine, dalla quale si potranno poi
determinare in modo semplice tutte le altre posizioni.
La determinazione dell’origine risulta particolarmente agevole con il
sistema di tastatura HEIDENHAIN 3D. Vedere ”11.2 Determinazione
dell’origine con i sistemi di tastatura 3D”.

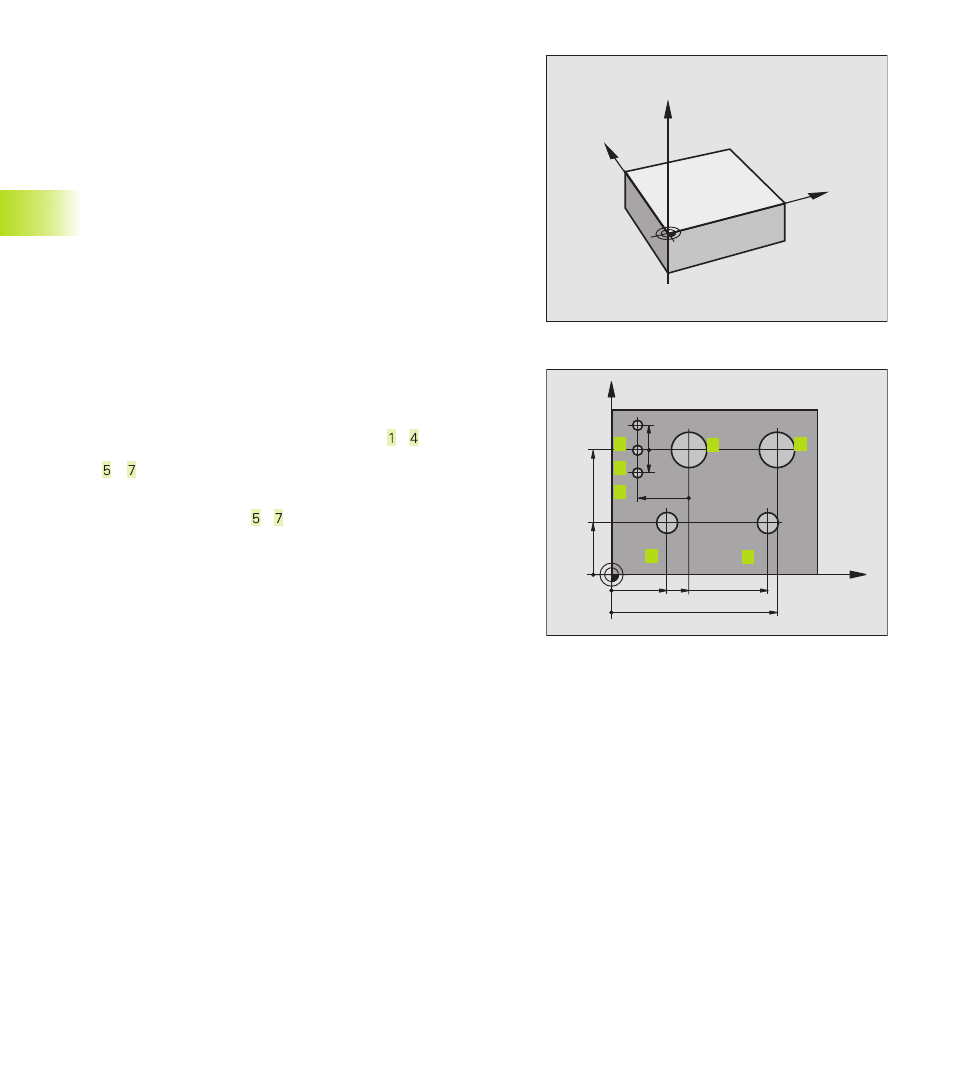

Esempio
Lo schizzo del pezzo a destra mostra dei fori (da a ), le cui quote si
riferiscono ad un’origine assoluta con le coordinate X=0, Y=0. I fori
(da a ) si riferiscono ad un’origine relativa, con le coordinate
assolute X=450, Y=750. Con il ciclo SPOSTAMENTO DELL’ORIGINE
si sposta l’origine temporaneamente sulla posizione X=450, Y=750,
per programmare i fori (da a ) senza ulteriori calcoli.
